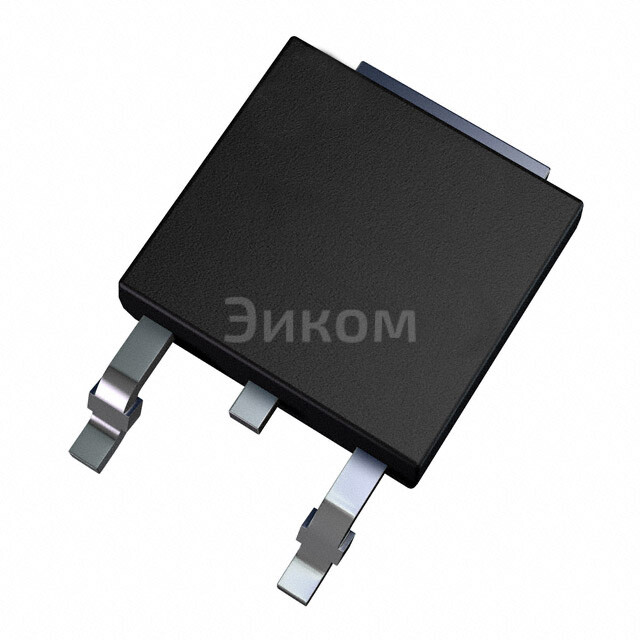

TS1220-600B-TR

TS1220-600B-TR

TS1220-600B-TR
;
TS1220-600B-TR

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TS1220-600B-TR при покупке от 1 шт 250.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TS1220-600B-TR с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TS1220-600B-TR

TS1220-600B-TR STMicroelectronics SCR

  • Номинальное напряжение: 600В
  • Номинальный ток: 12А
  • Форм-фактор: DPAK (Dual Power Package)

Основные параметры:

  • Максимальная токовая нагрузка: 15А
  • Максимальная рабочая температура: +175°C
  • Электрическая устойчивость: Vrrm = 1000В
  • Удельная теплоотдача: 3.8°C/W

Плюсы:

  • Высокая надежность и долговечность
  • Устойчивость к электрическим перенагрузкам
  • Компактный размер благодаря DPAK форм-фактору
  • Высокий коэффициент мощности

Минусы:

  • Высокая стоимость по сравнению с менее мощными SCR
  • Требует дополнительного охлаждения при высоких нагрузках

Общее назначение:

  • Использование в системах управления электрическими сетями
  • Применение в промышленных преобразователях частоты
  • Работа в источниках питания
  • Использование в системах управления двигателей

В каких устройствах применяется:

  • Промышленные преобразователи частоты
  • Системы управления двигателями
  • Источники питания
  • Автомобильные системы управления
  • Промышленные контроллеры
Выбрано: Показать

Характеристики TS1220-600B-TR

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Обратное напряжение
    600 V
  • Отпирающее напряжение на управляющем электроде(Vgt) (Макс)
    800 mV
  • Отпирающий ток управления (Igt)
    200 µA
  • Напряжение в открытом состоянии (Vtm) (Макс)
    1.6 V
  • Средняя величина прямого тока (It (AV))
    8 A
  • Среднеквадратичное значение прямого тока (It (RMS))
    12 A
  • Максимальный ток удержания (Ih)
    5 mA
  • Ток тиристора в закрытом состоянии (Макс)
    5 µA
  • Максимальный ток перегрузки 50, 60Hz (Itsm)
    110A, 115A
  • Тип Тиристора
    Sensitive Gate
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-252-3, DPak (2 Leads + Tab), SC-63
  • Исполнение корпуса
    DPAK
  • Base Product Number
    TS1220

Техническая документация

TS1220-600B-TR.pdf
pdf. 0 kb
  • 20810 шт
    3-6 недель
  • Количество
    Цена
  • 1
    250 ₽
  • 10
    158 ₽
  • 500
    82 ₽
  • 2500
    66 ₽
  • 7500
    59 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена TS1220-600B-TR при покупке от 1 шт 250.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TS1220-600B-TR с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TS1220-600B-TR

TS1220-600B-TR STMicroelectronics SCR

  • Номинальное напряжение: 600В
  • Номинальный ток: 12А
  • Форм-фактор: DPAK (Dual Power Package)

Основные параметры:

  • Максимальная токовая нагрузка: 15А
  • Максимальная рабочая температура: +175°C
  • Электрическая устойчивость: Vrrm = 1000В
  • Удельная теплоотдача: 3.8°C/W

Плюсы:

  • Высокая надежность и долговечность
  • Устойчивость к электрическим перенагрузкам
  • Компактный размер благодаря DPAK форм-фактору
  • Высокий коэффициент мощности

Минусы:

  • Высокая стоимость по сравнению с менее мощными SCR
  • Требует дополнительного охлаждения при высоких нагрузках

Общее назначение:

  • Использование в системах управления электрическими сетями
  • Применение в промышленных преобразователях частоты
  • Работа в источниках питания
  • Использование в системах управления двигателей

В каких устройствах применяется:

  • Промышленные преобразователи частоты
  • Системы управления двигателями
  • Источники питания
  • Автомобильные системы управления
  • Промышленные контроллеры
Выбрано: Показать

Характеристики TS1220-600B-TR

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Обратное напряжение
    600 V
  • Отпирающее напряжение на управляющем электроде(Vgt) (Макс)
    800 mV
  • Отпирающий ток управления (Igt)
    200 µA
  • Напряжение в открытом состоянии (Vtm) (Макс)
    1.6 V
  • Средняя величина прямого тока (It (AV))
    8 A
  • Среднеквадратичное значение прямого тока (It (RMS))
    12 A
  • Максимальный ток удержания (Ih)
    5 mA
  • Ток тиристора в закрытом состоянии (Макс)
    5 µA
  • Максимальный ток перегрузки 50, 60Hz (Itsm)
    110A, 115A
  • Тип Тиристора
    Sensitive Gate
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    TO-252-3, DPak (2 Leads + Tab), SC-63
  • Исполнение корпуса
    DPAK
  • Base Product Number
    TS1220

Техническая документация

TS1220-600B-TR.pdf
pdf. 0 kb
