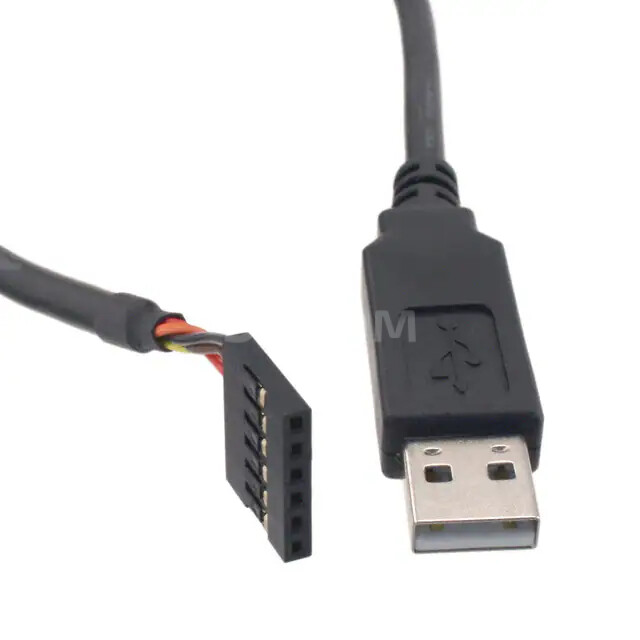

TTL-232R-5V – это USB-UART (Universal Asynchronous Receiver/Transmitter) кабель, предназначенный для преобразования USB-сигнала в TTL-уровень последовательного порта (UART). Он часто используется для взаимодействия с микроконтроллерами, GPS-модулями, и другими устройствами, использующими TTL-интерфейс.
- Основные параметры:
- Интерфейс: USB 2.0
- Логические уровни: TTL (0-5В)
- Напряжение питания: 5В (от USB)
- Скорость передачи данных: до 3 Мбит/с (зависит от драйвера и системы)
- Разъем: .1" (2.54 мм) header, обычно 4 контакта (TX, RX, GND, VCC)
- Чип: FTDI FT232RL
- Плюсы:
- Простота использования: Plug-and-Play (после установки драйверов).
- Компактность: Удобен для портативных устройств и отладки.
- Надежность: FTDI чипы известны своей стабильностью.
- Широкая поддержка: Поддерживается большинством операционных систем (Windows, Linux, macOS).
- Гибкость: Подходит для множества приложений благодаря поддержке различных скоростей передачи данных.
- Минусы:
- Не защищен от переполюсовки: При неправильном подключении возможен выход из строя устройства.
- TTL уровни: Не совместим напрямую с RS232 устройствами (требуется преобразователь уровней).
- Ограниченное напряжение: Работает только с устройствами, работающими от 5В.
- Общее назначение:
Преобразование USB в TTL для программирования и отладки микроконтроллеров, связи с GPS-модулями, связи с другими TTL-устройствами.
- Применяется в:
- Микроконтроллеры (Arduino, STM32, ESP8266, ESP32 и другие)
- GPS/GNSS модули
- Bluetooth модули
- RFID/NFC считыватели
- Различные встраиваемые системы
- Отладка и тестирование электронных устройств
