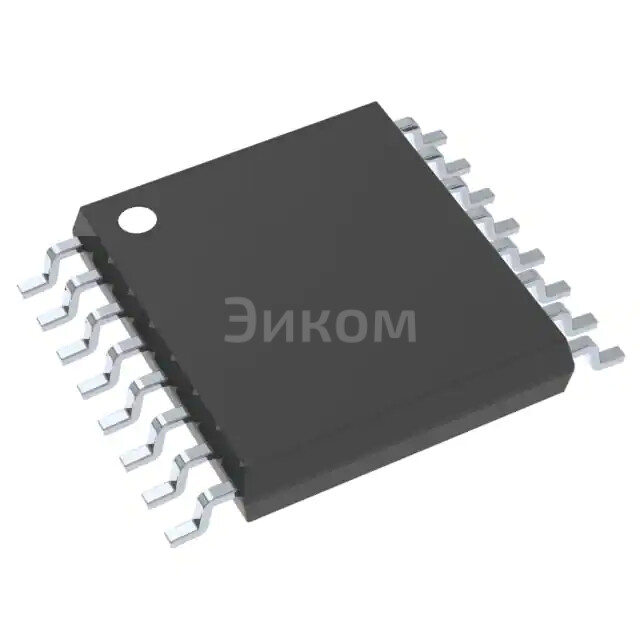

ULN2003APW сборка биполярных транзисторов, TRAN 7NPN DARL, 50В, 0.5А

ULN2003APW — микросхема от компании Texas Instruments. Это дискретный мостовой преобразователь с семью каналами.

• Тип: 7NPN Дарlington
• Номинальное напряжение: 50В
• Номинальная токовая способность: 0.5А
• Форм-фактор: 16TSSOP

Основные параметры:

• Максимальное напряжение на входе (V_IN) и выходе (V_OUT): 55В
• Максимальный ток на входе (I_IN): 20мА
• Максимальный ток на выходе (I_OUT): 0.5А
• Максимальная мощность (P_MAX): 1.25В*0.5А = 0.625Вт

Плюсы:

• Высокая токовая способность для каждого канала
• Усиление Darlington
• Защита от обратного подключения
• Низкий входной сопротивление

Минусы:

• Высокое внутреннее сопротивление (R_ON) для NPN Darlington транзисторов
• Высокий входной ток (20мА) может потребовать дополнительных мер по ограничению тока

Общее назначение:

• Преобразование логических сигналов в аналоговые
• Управление мощными электронными нагрузками
• Изоляция цифровых и аналоговых цепей

Применение:

• Автоматизация и контроль устройств
• Системы управления двигателем
• Контроллеры для светодиодов и индикаторов
• Производственные линии и промышленное оборудование
