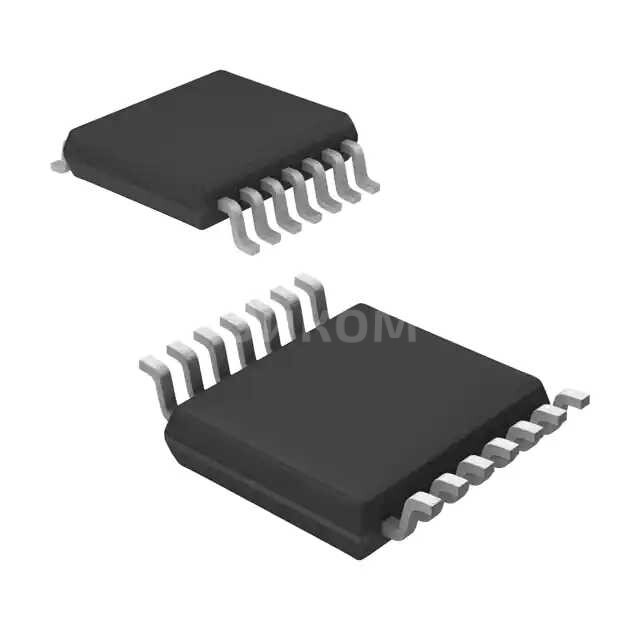

ULN2003TTR от STMicroelectronics — это микросхема, представляющая собой сборку из семи транзисторов Дарлингтона (Seven Darlington Arrays).
Основные параметры:
- Количество каналов: 7 независимых выходных каналов.
- Тип транзисторов: Дарлингтона (NPN).
- Напряжение пробоя коллектор-эмиттер (Vce(sus)): Обычно 50 В.
- Ток коллектора (Ic): До 500 мА на канал (пиковый до 600 мА).
- Встроенные диоды: Защитные диоды для индуктивных нагрузок (обратные диоды).
- Входное напряжение: Совместимо с ТТЛ и КМОП уровнями.
- Тип корпуса: Чаще всего SO-16 (для TTR версии).
Плюсы:
- Высокая токовая нагрузочная способность: Позволяет управлять мощными нагрузками от микроконтроллеров с низким выходным током.
- Встроенные защитные диоды: Упрощают схему при работе с индуктивными нагрузками (реле, соленоиды, шаговые двигатели), предотвращая повреждение транзисторов от обратных ЭДС.
- Высокий коэффициент усиления: Благодаря Дарлингтон-конфигурации, требуется очень малый входной ток для управления значительным током нагрузки.
- Многоканальность: Семь независимых каналов позволяют управлять несколькими устройствами с одной микросхемы.
- Широкий диапазон применения: Совместимость с различными логическими уровнями и типами нагрузок.
Минусы:
- Значительное падение напряжения на насыщенном транзисторе (Vce(sat)): Выше, чем у обычных биполярных транзисторов, что приводит к большим потерям мощности и нагреву при высоких токах.
- Относительно низкая скорость переключения: Из-за Дарлингтон-конфигурации и особенностей структуры.
- Не подходит для высокочастотных приложений: Ограничения по скорости переключения.
Общее назначение:
ULN2003TTR предназначен для использования в качестве драйвера или усилителя тока, позволяющего микроконтроллерам или другим низкомощным логическим схемам управлять нагрузками, требующими более высокого тока и/или напряжения, чем могут выдавать стандартные выходы логических микросхем.
В каких устройствах применяется:
- Драйверы для реле: Особенно популярны для управления электромагнитными реле.
- Драйверы для шаговых двигателей: Управление обмотками шаговых двигателей.
- Драйверы для соленоидов: Активация различных соленоидов.
- Драйверы для светодиодных индикаторов и матриц: Управление сегментами больших светодиодных дисплеев или отдельными мощными светодиодами.
- Принтеры и копировальные аппараты: Управление различными механизмами.
- Бытовая техника: Управление моторами, клапанами и другими исполнительными устройствами.
- Промышленные системы управления: Интерфейс между логикой управления и мощными исполнительными механизмами.
- Системы безопасности: Управление сигнализацией, замками.
