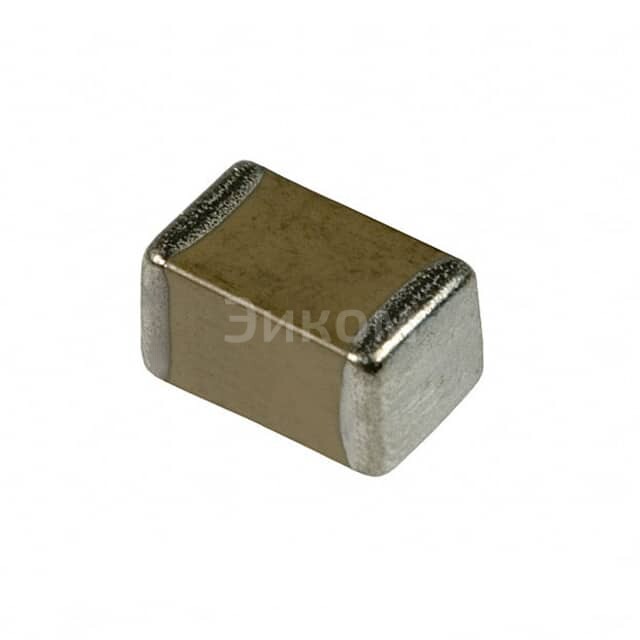

VJ0402A470JXAAC

Основные параметры VJ0402A470JXAAC:

• Номинальная емкость: 47 пФ (пикофарад)
• Номинальное напряжение: 50 В (вольт)
• Диэлектрик: C0G/NP0 (класс 1)
• Типоразмер корпуса: 0402 (1.0 мм x 0.5 мм)
• Допуск емкости: J (±5%)

Плюсы:

• Высокая температурная стабильность: Диэлектрик C0G/NP0 обеспечивает практически нулевое изменение емкости в широком диапазоне температур (-55°C до +125°C).
• Низкие потери: Очень низкий тангенс угла диэлектрических потерь (DF), что означает минимальные потери энергии на высоких частотах.
• Высокое добротность (Q-фактор): Подходит для резонансных цепей и фильтров, где важна минимизация потерь.
• Низкий уровень шума: Идеален для прецизионных аналоговых схем.
• Малый размер: Типоразмер 0402 позволяет использовать его в миниатюрных устройствах.
• Отличная стабильность параметров со временем и при изменении напряжения.

Минусы:

• Относительно низкая емкость: Диэлектрики класса 1, такие как C0G/NP0, имеют более низкую удельную емкость по сравнению с диэлектриками класса 2 (например, X7R, X5R).
• Высокая стоимость: Обычно дороже конденсаторов с диэлектриками класса 2.
• Чувствительность к механическим нагрузкам: Керамические конденсаторы могут быть хрупкими.

Общее назначение:

VJ0402A470JXAAC — это высококачественный керамический конденсатор, предназначенный для применений, где требуется высокая стабильность параметров, низкие потери и точная емкость. Он используется для фильтрации, развязки, связи сигналов, в резонансных цепях и других прецизионных аналоговых и высокочастотных приложениях.

В каких устройствах применяется:

• Высокочастотные цепи: Радиочастотные (РЧ) модули, беспроводные устройства (Wi-Fi, Bluetooth).
• Аналоговые схемы: Операционные усилители, прецизионные датчики, измерительное оборудование.
• Фильтры: Низкочастотные, высокочастотные, полосовые фильтры.
• Резонансные цепи: Генераторы, тюнеры.
• Медицинское оборудование: Где требуется высокая надежность и точность.
• Автомобильная электроника: В системах, требующих стабильной работы в широком диапазоне температур.
• Телекоммуникационное оборудование.
• Промышленная автоматизация.
