VOD3120AB-T

VOD3120AB-T

VOD3120AB-T
;
VOD3120AB-T

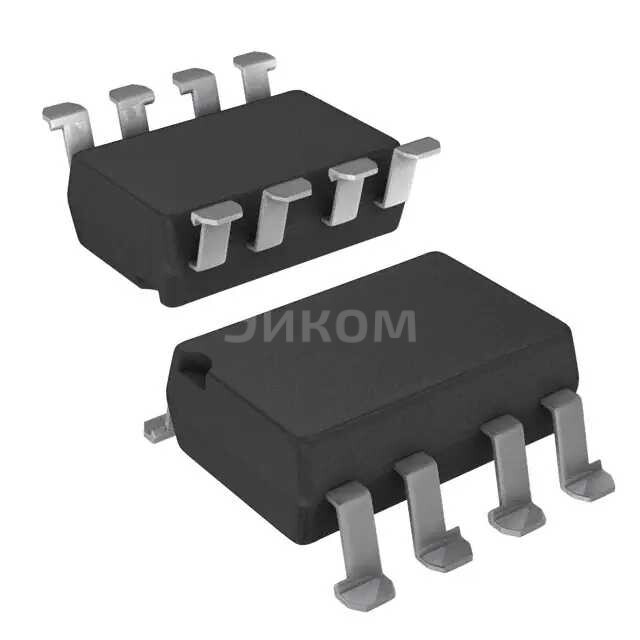

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена VOD3120AB-T при покупке от 1 шт 415.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить VOD3120AB-T с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание VOD3120AB-T

VOD3120AB-T Vishay Semiconductor Opto Division OPTOISO IGBT MOSFET DRIVER 2.5A

  • Основные параметры:
    • Разъем: SOP-8
    • Ток нагрузки: 2.5 А
    • Скорость переключения: до 400 кГц
    • Напряжение включения: 2.5 В
    • Инверсия сигнала: нет
    • Стабильность работы при высоких температурах
  • Плюсы:
    • Высокая надежность и стабильность
    • Быстрая скорость переключения
    • Устойчивость к электромагнитному шуму
    • Простота интеграции в существующие системы
  • Минусы:
    • Необходимо использование дополнительных компонентов для защиты от перенапряжений
    • Требует точного подбора нагрузки
    • Могут возникать проблемы с тепловым управлением при больших токах
  • Общее назначение:
    • Передача сигналов между изолированными цепями
    • Управление IGBT и MOSFET транзисторами
    • Защита электронных схем от повреждений
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергосберегающие приборы
    • Мощные источники питания
    • Инверторы
Выбрано: Показать

Характеристики VOD3120AB-T

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5300Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    70ns
  • Время нарастания / Время затухания (Номинальное)
    35ns, 35ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.37V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Approval Agency
    CQC, cUL, UL, VDE
  • Base Product Number
    VOD3120

Техническая документация

VOD3120AB-T.pdf
pdf. 0 kb
  • 2332 шт
    3-6 недель
  • Количество
    Цена
  • 1
    415 ₽
  • 10
    298 ₽
  • 100
    229 ₽
  • 500
    198 ₽
  • 1000
    188 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена VOD3120AB-T при покупке от 1 шт 415.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить VOD3120AB-T с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание VOD3120AB-T

VOD3120AB-T Vishay Semiconductor Opto Division OPTOISO IGBT MOSFET DRIVER 2.5A

  • Основные параметры:
    • Разъем: SOP-8
    • Ток нагрузки: 2.5 А
    • Скорость переключения: до 400 кГц
    • Напряжение включения: 2.5 В
    • Инверсия сигнала: нет
    • Стабильность работы при высоких температурах
  • Плюсы:
    • Высокая надежность и стабильность
    • Быстрая скорость переключения
    • Устойчивость к электромагнитному шуму
    • Простота интеграции в существующие системы
  • Минусы:
    • Необходимо использование дополнительных компонентов для защиты от перенапряжений
    • Требует точного подбора нагрузки
    • Могут возникать проблемы с тепловым управлением при больших токах
  • Общее назначение:
    • Передача сигналов между изолированными цепями
    • Управление IGBT и MOSFET транзисторами
    • Защита электронных схем от повреждений
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергосберегающие приборы
    • Мощные источники питания
    • Инверторы
Выбрано: Показать

Характеристики VOD3120AB-T

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5300Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    70ns
  • Время нарастания / Время затухания (Номинальное)
    35ns, 35ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.37V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Approval Agency
    CQC, cUL, UL, VDE
  • Base Product Number
    VOD3120

Техническая документация

VOD3120AB-T.pdf
pdf. 0 kb
