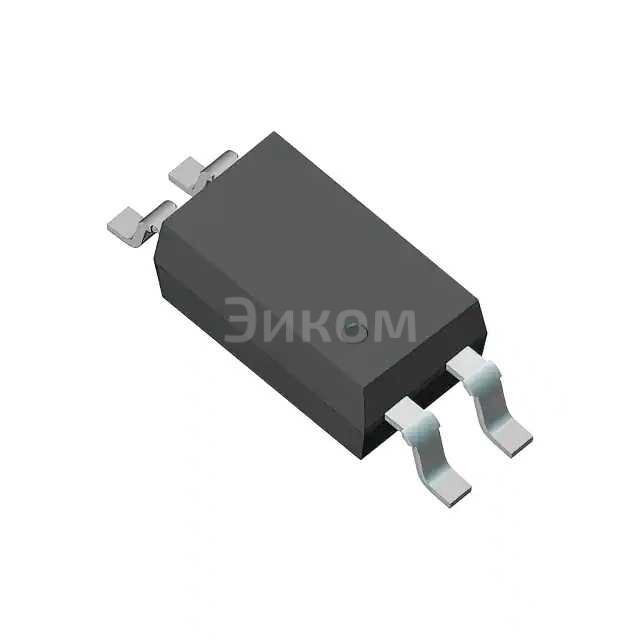

VOS615A-1X001T

VOS615A-1X001T – это оптопара с фототранзисторным выходом от Vishay Semiconductors.

• Основные параметры:
• Тип выхода: Фототранзисторный
• Коэффициент передачи по току (CTR): Обычно указывается в диапазоне, например, от 50% до 600% в зависимости от подгруппы. Для VOS615A-1X001T это 40-80% при If=5mA, Vce=5V.
• Напряжение изоляции: Высокое (обычно 5000 В переменного тока RMS).
• Напряжение коллектор-эмиттер (VCEO): До 80 В.
• Ток коллектора (IC): До 50 мА.
• Время включения/выключения: Типично несколько микросекунд.
• Корпус: DIP-4 (Dual In-line Package с 4 выводами).
• Соответствие стандартам: RoHS-совместимый, UL, VDE, CQC, FIMKO, SEMKO.
• Плюсы:
• Высокая гальваническая развязка между входной и выходной цепями, что обеспечивает безопасность и защиту от шумов.
• Хорошая линейность передаточной характеристики.
• Широкий диапазон рабочих температур.
• Простота использования и интеграции в схемы.
• Доступность и распространённость.
• Минусы:
• Ограниченная скорость по сравнению с оптопарами на основе фотодиодов или логических выходов.
• Зависимость CTR от температуры и срока службы (деградация светодиода).
• Требуется внешний резистор для ограничения тока светодиода.
• Общее назначение:
• Оптопары предназначены для обеспечения электрической изоляции между двумя цепями, передавая сигнал с помощью света. Они используются для защиты чувствительных схем от высоких напряжений, шумов и для устранения земляных петель. Фототранзисторные оптопары особенно подходят для коммутации постоянного тока и низкочастотных сигналов.
• Применение:
• Источники питания (импульсные блоки питания, зарядные устройства).
• Промышленная автоматика (контроллеры, датчики, приводы).
• Бытовая электроника (телевизоры, аудиоаппаратура, бытовые приборы).
• Медицинское оборудование (где требуется высокая степень изоляции).
• Телекоммуникационное оборудование.
• Интерфейсы ввода/вывода микроконтроллеров.
• Релейные схемы.
