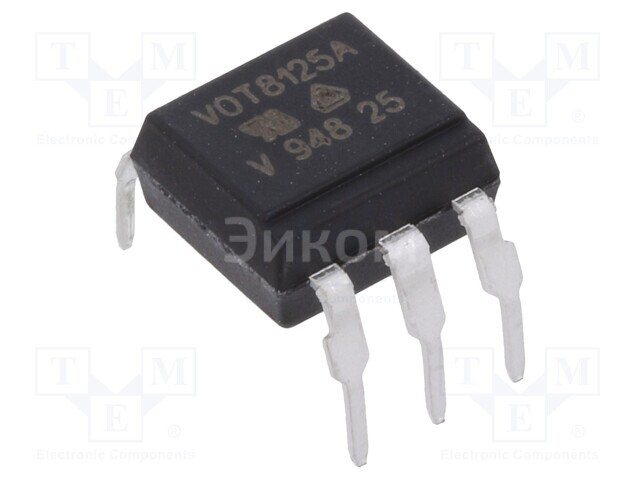

VOT8125AG-V

Основные параметры:

• Наименование: VOT8125AG-V
• Производитель: Vishay Semiconductors
• Тип компонента: Оптопара с фотосимистором (Optocoupler Phototriac)
• Напряжение блокировки в закрытом состоянии (Off-State Voltage): 800V. Это максимальное пиковое напряжение, которое оптопара может выдержать в выключенном состоянии без срабатывания.
• Тип корпуса: DIP5 (Dual In-line Package, 5 выводов). Стандартный корпус для монтажа в отверстия.
• GW: Вероятно, означает Green (экологически чистый, без свинца) и соответствует требованиям RoHS.
• Изоляция: Оптопары обеспечивают гальваническую развязку между управляющей и управляемой цепями.
• Ток управления (Trigger Current): Не указан, но является критическим параметром для фотосимисторов, определяющим ток, необходимый для включения светодиода оптопары.
• Ток в открытом состоянии (On-State Current): Не указан, но указывает на максимальный ток, который симистор может пропускать в открытом состоянии.

Плюсы:

• Высокое напряжение блокировки (800V): Позволяет использовать оптопару в цепях с высоким напряжением переменного тока, например, в сетях 220-240В и выше.
• Гальваническая развязка: Обеспечивает безопасность, изолируя низковольтную управляющую часть от высоковольтной силовой части. Защищает управляющую электронику от помех и скачков напряжения.
• Управление переменным током: Фотосимистор может напрямую коммутировать переменный ток, что упрощает схемы управления мощными нагрузками.
• Отсутствие механических контактов: Повышает надежность и срок службы по сравнению с электромеханическими реле.
• Бесшумная работа: Отсутствие движущихся частей исключает шум при переключении.
• Компактный корпус DIP5: Удобен для монтажа на печатные платы.

Минусы:

• Требуется минимальный ток удержания: Симистор может выключиться, если ток нагрузки упадет ниже определенного уровня.
• Падение напряжения в открытом состоянии: В открытом состоянии на симисторе остается небольшое падение напряжения, что приводит к рассеиванию мощности и нагреву.
• Чувствительность к dV/dt: Быстрые изменения напряжения могут привести к ложному срабатыванию симистора без управляющего сигнала.
• Относительно низкая скорость переключения по сравнению с транзисторными оптопарами.
• Необходимость в дополнительных компонентах: Для управления индуктивными нагрузками могут потребоваться снабберные цепи.

Общее назначение:

VOT8125AG-V предназначен для гальванически развязанного управления мощными нагрузками переменного тока от низковольтных управляющих цепей, таких как микроконтроллеры или логические схемы. Он используется для коммутации переменного тока, обеспечивая изоляцию между управляющей и силовой частями системы.

В каких устройствах применяется:

• Твердотельные реле (SSR - Solid State Relays): Является ключевым компонентом для создания твердотельных реле переменного тока.
• Промышленная автоматизация: Управление двигателями, клапанами, нагревателями и другим оборудованием переменного тока.
• Системы управления освещением: Диммеры, переключатели освещения.
• Бытовая техника: Стиральные машины, холодильники, кондиционеры, микроволновые печи для управления нагревательными элементами, моторами, насосами.
• Системы безопасности: Управление сиренами, замками, освещением.
• Источники бесперебойного питания (ИБП): Для коммутации сетевого напряжения или нагрузки.
• Устройства плавного пуска двигателей.
