Каталог
Моторы, соленоиды, платы/модули драйверов
Шаговые двигатели
WO-4209L-01P
  • В избранное
  • В сравнение
WO-4209L-01P

WO-4209L-01P

WO-4209L-01P
;
WO-4209L-01P

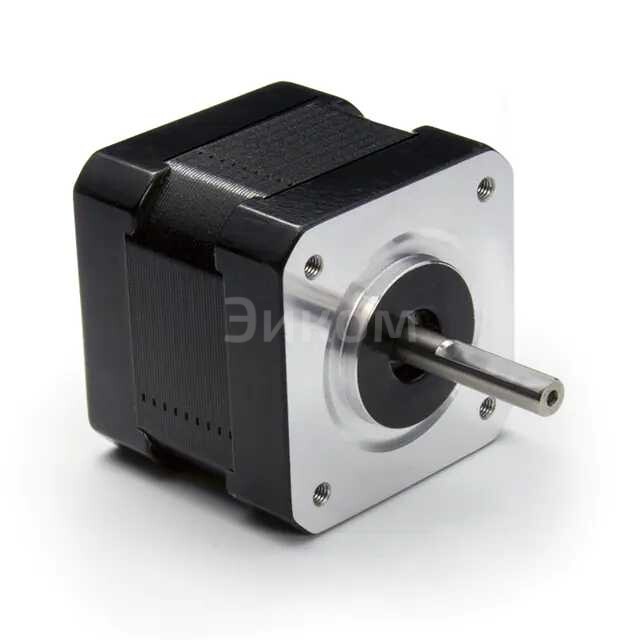

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Lin Engineering
  • Артикул:
    WO-4209L-01P
  • Описание:
    STEPPER MOTORВсе характеристики

Минимальная цена WO-4209L-01P при покупке от 1 шт 14786.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить WO-4209L-01P с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание WO-4209L-01P

WO-4209L-01P Lin Engineering STEPPER MOTOR

  • Основные параметры:
    • Тип двигателя: шаговый двигатель
    • Номинальная мощность: 3.6 Вт
    • Номинальный ток: 0.25 А
    • Количество фаз: 5
    • Диаметр статора: 42 мм
    • Высота статора: 9 мм
    • Угол шага: 5.625°
  • Плюсы:
    • Высокая точность позиционирования
    • Отсутствие зубчатого шума
    • Большой запас прочности
    • Надежность работы без электронных усилителей
    • Малый вес и компактные размеры
  • Минусы:
    • Высокая стоимость по сравнению с другими типами двигателей
    • Необходимость использования контроллеров для управления
    • Зависимость от качества электропитания
  • Общее назначение:
    • Привод в точном шаговом режиме
    • Автоматизация различных устройств
    • Производство и сборка техники с высокой точностью
  • В каких устройствах применяется:
    • Принтеры и копировальные машины
    • Медицинское оборудование
    • Промышленное автоматизированное оборудование
    • Системы управления движением в автомобилях
    • Робототехника и навигация
Выбрано: Показать

Характеристики WO-4209L-01P

  • Тип обмотки
    Bipolar
  • Нормальное напряжение
    24VDC
  • Current Rating (Amps)
    1.7 A
  • Шаги за оборот
    400
  • Угол шага
    0.9°
  • Удерживающий момент (oz-in / mNm)
    62 / 438
  • Размеры
    Square - 1.669" x 1.669" (42.40mm x 42.40mm)
  • Размер по NEMA
    17
  • Диаметр вала
    0.197" (5.00mm)
  • Длина вала и подшипника
    0.945" (24.00mm)
  • Разметка отверстий для монтажа
    1.220" (31.00mm)
  • Тип выводов
    Wire Leads
  • Рабочая температура
    -20°C ~ 50°C
  • Сопротивление катушки
    1.9 Ohms
  • Особенности
    Round Shaft
  • Rotor Inertia
    1.6gcm²
  • Base Product Number
    WO-4209L

Техническая документация

 WO-4209L-01P.pdf
pdf. 0 kb
  • 97 шт
    3-6 недель
  • Количество
    Цена
  • 1
    14 786 ₽
  • 5
    14 020 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Lin Engineering
  • Артикул:
    WO-4209L-01P
  • Описание:
    STEPPER MOTORВсе характеристики

Минимальная цена WO-4209L-01P при покупке от 1 шт 14786.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить WO-4209L-01P с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание WO-4209L-01P

WO-4209L-01P Lin Engineering STEPPER MOTOR

  • Основные параметры:
    • Тип двигателя: шаговый двигатель
    • Номинальная мощность: 3.6 Вт
    • Номинальный ток: 0.25 А
    • Количество фаз: 5
    • Диаметр статора: 42 мм
    • Высота статора: 9 мм
    • Угол шага: 5.625°
  • Плюсы:
    • Высокая точность позиционирования
    • Отсутствие зубчатого шума
    • Большой запас прочности
    • Надежность работы без электронных усилителей
    • Малый вес и компактные размеры
  • Минусы:
    • Высокая стоимость по сравнению с другими типами двигателей
    • Необходимость использования контроллеров для управления
    • Зависимость от качества электропитания
  • Общее назначение:
    • Привод в точном шаговом режиме
    • Автоматизация различных устройств
    • Производство и сборка техники с высокой точностью
  • В каких устройствах применяется:
    • Принтеры и копировальные машины
    • Медицинское оборудование
    • Промышленное автоматизированное оборудование
    • Системы управления движением в автомобилях
    • Робототехника и навигация
Выбрано: Показать

Характеристики WO-4209L-01P

  • Тип обмотки
    Bipolar
  • Нормальное напряжение
    24VDC
  • Current Rating (Amps)
    1.7 A
  • Шаги за оборот
    400
  • Угол шага
    0.9°
  • Удерживающий момент (oz-in / mNm)
    62 / 438
  • Размеры
    Square - 1.669" x 1.669" (42.40mm x 42.40mm)
  • Размер по NEMA
    17
  • Диаметр вала
    0.197" (5.00mm)
  • Длина вала и подшипника
    0.945" (24.00mm)
  • Разметка отверстий для монтажа
    1.220" (31.00mm)
  • Тип выводов
    Wire Leads
  • Рабочая температура
    -20°C ~ 50°C
  • Сопротивление катушки
    1.9 Ohms
  • Особенности
    Round Shaft
  • Rotor Inertia
    1.6gcm²
  • Base Product Number
    WO-4209L

Техническая документация

 WO-4209L-01P.pdf
pdf. 0 kb
