Каталог
Дискретные полупроводники
Диоды выпрямительные - Одиночные
XBS013S15R-G
  • В избранное
  • В сравнение
XBS013S15R-G

XBS013S15R-G

XBS013S15R-G
;
XBS013S15R-G

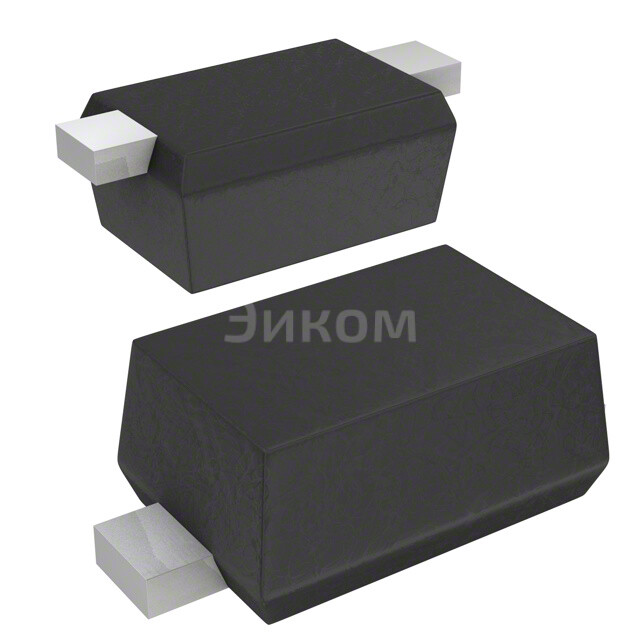

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Torex Semiconductor Ltd
  • Артикул:
    XBS013S15R-G
  • Описание:
    Диод: DIODE SCHOTTKY 30V 100MA SOD523Все характеристики

Минимальная цена XBS013S15R-G при покупке от 1 шт 87.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить XBS013S15R-G с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание XBS013S15R-G

XBS013S15R-G от Torex Semiconductor Ltd — диод Шоттки 30В 100мА SOD523

  • Основные параметры:
    • Номинальное напряжение: 30В
    • Номинальный ток: 100мА
    • Тип: Шоттки
    • Оболочка: SOD523
  • Плюсы:
    • Низкий вольт-пад (менее 0,3В)
    • Малые потери при передаче энергии
    • Быстрая переключаемость
    • Высокая частота работы
    • Короткозамкнутый контакт между катодом и анодом
  • Минусы:
    • Высокая чувствительность к электрическим шумам и помехам
    • Низкая теплопроводность, что может привести к перегреву при больших нагрузках
  • Общее назначение:
    • Применяется для быстрой передачи энергии
    • Используется в схемах питания, где важна низкая затратность энергии
    • Подходит для высокочастотных применений
  • В каких устройствах применяется:
    • Регуляторы напряжения
    • Штепсельные преобразователи
    • Усилители сигнала
    • Автомобильные системы питания
    • Энергосберегающие приборы
Выбрано: Показать

Характеристики XBS013S15R-G

  • Тип диода
    Schottky
  • Максимальное обратное напряжение (Vr)
    30 V
  • Cреднее значение выпрямленного тока (Io)
    100mA
  • Прямое напряжение (Vf) (Макс) @ If
    1 V @ 100 mA
  • Скорость
    Small Signal =< 200mA (Io), Any Speed
  • Время восстановления запорного слоя (trr)
    2 ns
  • Ток утечки при Обратном напряжении (Vr)
    2 µA @ 25 V
  • Емкость @ Vr, F
    6pF @ 0V, 1MHz
  • Вид монтажа
    Surface Mount
  • Корпус
    SC-79, SOD-523
  • Исполнение корпуса
    SOD-523
  • Рабочая температура pn-прехода
    125°C (Max)
  • Base Product Number
    XBS013S15

Техническая документация

 XBS013S15R-G.pdf
pdf. 0 kb
  • 75 шт
    3-6 недель
  • Количество
    Цена
  • 1
    87 ₽
  • 100
    46 ₽
  • 1000
    31 ₽
  • 8000
    19.3 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Torex Semiconductor Ltd
  • Артикул:
    XBS013S15R-G
  • Описание:
    Диод: DIODE SCHOTTKY 30V 100MA SOD523Все характеристики

Минимальная цена XBS013S15R-G при покупке от 1 шт 87.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить XBS013S15R-G с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание XBS013S15R-G

XBS013S15R-G от Torex Semiconductor Ltd — диод Шоттки 30В 100мА SOD523

  • Основные параметры:
    • Номинальное напряжение: 30В
    • Номинальный ток: 100мА
    • Тип: Шоттки
    • Оболочка: SOD523
  • Плюсы:
    • Низкий вольт-пад (менее 0,3В)
    • Малые потери при передаче энергии
    • Быстрая переключаемость
    • Высокая частота работы
    • Короткозамкнутый контакт между катодом и анодом
  • Минусы:
    • Высокая чувствительность к электрическим шумам и помехам
    • Низкая теплопроводность, что может привести к перегреву при больших нагрузках
  • Общее назначение:
    • Применяется для быстрой передачи энергии
    • Используется в схемах питания, где важна низкая затратность энергии
    • Подходит для высокочастотных применений
  • В каких устройствах применяется:
    • Регуляторы напряжения
    • Штепсельные преобразователи
    • Усилители сигнала
    • Автомобильные системы питания
    • Энергосберегающие приборы
Выбрано: Показать

Характеристики XBS013S15R-G

  • Тип диода
    Schottky
  • Максимальное обратное напряжение (Vr)
    30 V
  • Cреднее значение выпрямленного тока (Io)
    100mA
  • Прямое напряжение (Vf) (Макс) @ If
    1 V @ 100 mA
  • Скорость
    Small Signal =< 200mA (Io), Any Speed
  • Время восстановления запорного слоя (trr)
    2 ns
  • Ток утечки при Обратном напряжении (Vr)
    2 µA @ 25 V
  • Емкость @ Vr, F
    6pF @ 0V, 1MHz
  • Вид монтажа
    Surface Mount
  • Корпус
    SC-79, SOD-523
  • Исполнение корпуса
    SOD-523
  • Рабочая температура pn-прехода
    125°C (Max)
  • Base Product Number
    XBS013S15

Техническая документация

 XBS013S15R-G.pdf
pdf. 0 kb
