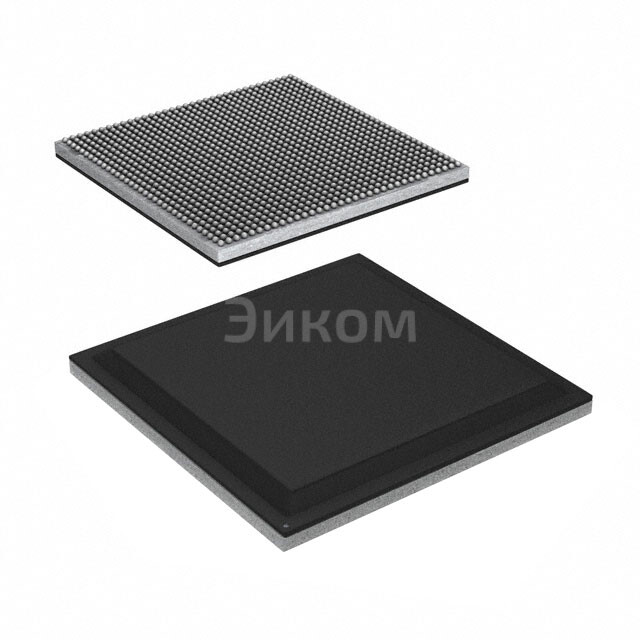

XCZU15EG-2FFVB1156I

XCZU15EG-2FFVB1156I AMD Микросхема: IC SOC CORTEX-A53 1156FCBGA

Основные параметры:

• Семейство: AMD Zynq UltraScale+ MPSoC
• Модель: XCZU15EG
• Архитектура процессора: Quad-core ARM Cortex-A53 (Application Processing Unit - APU) и Dual-core ARM Cortex-R5 (Real-time Processing Unit - RPU)
• Тактовая частота Cortex-A53: До 1.5 ГГц (зависит от конкретной конфигурации и режима работы)
• Тактовая частота Cortex-R5: До 600 МГц
• Программируемая логика: UltraScale+ FPGA с 747K логических ячеек (Logic Cells)
• Память: Встроенные контроллеры DDR4, LPDDR4, NAND, QSPI, eMMC
• Интерфейсы: PCIe Gen3, USB 3.0, Gigabit Ethernet, DisplayPort, SATA, MIPI D-PHY, а также широкий набор стандартных периферийных интерфейсов (SPI, I2C, UART, CAN и т.д.)
• Корпус: 1156-ball FCBGA (Flip Chip Ball Grid Array)
• Температурный диапазон: Промышленный (-40°C до +100°C)

Плюсы:

• Высокая производительность: Сочетание мощных ARM-процессоров и программируемой логики FPGA позволяет выполнять как высокоуровневые операционные системы и приложения, так и аппаратное ускорение критически важных задач.
• Гибкость и реконфигурируемость: FPGA позволяет настраивать аппаратную архитектуру под конкретные требования приложения, обеспечивая оптимальную производительность и энергоэффективность.
• Интеграция: Объединение процессоров, FPGA, контроллеров памяти и периферии в одном чипе снижает сложность системы, уменьшает размер платы и потребление энергии.
• Богатый набор периферии: Поддержка множества стандартов связи и интерфейсов упрощает интеграцию в различные системы.
• Надежность: Промышленный температурный диапазон обеспечивает стабильную работу в жестких условиях.
• Энергоэффективность: Архитектура MPSoC позволяет эффективно управлять питанием различных блоков, отключая неиспользуемые компоненты.

Минусы:

• Сложность разработки: Разработка для MPSoC требует глубоких знаний как в области программирования ARM, так и в проектировании FPGA, что увеличивает время и стоимость разработки.
• Высокая стоимость: Сами микросхемы Zynq UltraScale+ MPSoC являются дорогостоящими.
• Потребление энергии: Несмотря на энергоэффективность архитектуры, мощные версии могут потреблять значительное количество энергии, требуя эффективного охлаждения.
• Требования к охлаждению: Высокая плотность компонентов и производительность могут требовать сложных решений для отвода тепла.

Общее назначение:

AMD Zynq UltraScale+ MPSoC (Multi-Processor System-on-Chip) предназначен для создания высокопроизводительных, гибких и энергоэффективных систем, где требуется сочетание вычислительной мощности процессоров общего назначения и аппаратного ускорения специализированных задач. Это идеальное решение для приложений, требующих обработки данных в реальном времени, параллельных вычислений и настраиваемой аппаратной логики.

В каких устройствах применяется:

• Промышленная автоматизация: Системы управления, робототехника, машинное зрение, промышленные контроллеры.
• Автомобильная промышленность: Системы помощи водителю (ADAS), автономное вождение, информационно-развлекательные системы, бортовые компьютеры.
• Аэрокосмическая и оборонная промышленность: Радарные системы, системы связи, обработка сигналов, бортовая электроника.
• Медицинское оборудование: Диагностическое оборудование, обработка изображений, портативные медицинские устройства.
• Телекоммуникации: Базовые станции 5G, сетевое оборудование, обработка пакетов, радиочастотные системы.
• Видео и вещание: Кодирование/декодирование видео, обработка изображений, профессиональное вещательное оборудование.
• Тестовое и измерительное оборудование: Высокоскоростные осциллографы, анализаторы спектра, функциональные генераторы.
• Искусственный интеллект и машинное обучение: Ускорители для вывода нейронных сетей (inference) на периферии.
