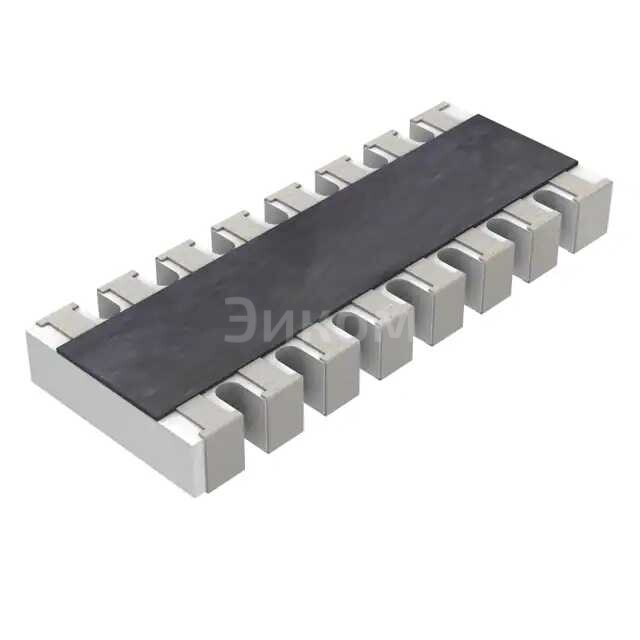

YC248-JR-0751RL

Основные параметры:

• Тип компонента: Резисторная сборка (RES ARRAY)
• Количество резисторов в сборке: 8 (8 RES)
• Номинальное сопротивление каждого резистора: 51 Ом (51 OHM)
• Типоразмер корпуса: 1606 (метрический, соответствует 4016 по европейской системе, т.е. 4.0 мм x 1.6 мм)
• Производитель: YAGEO
• Серия/модель: YC248-JR-0751RL
• Допуск: Не указан, но "JR" в серии часто указывает на стандартный допуск, например, ±5%.
• Мощность: Не указана, но для типоразмера 1606 обычно составляет от 0.063 Вт до 0.125 Вт на элемент.
• Конфигурация: Не указана, но для 8-резисторных сборок в корпусе 1606 наиболее распространены схемы с общим выводом (изолированные резисторы или с общим выводом).

Плюсы:

• Экономия места на печатной плате: Заменяет несколько отдельных резисторов одним компонентом.
• Упрощение монтажа: Требуется меньше точек пайки и один компонент вместо нескольких, что ускоряет производство.
• Повышенная надежность: Меньше паяных соединений, что снижает вероятность отказов.
• Улучшенное согласование параметров: Резисторы в сборке обычно имеют схожие температурные коэффициенты и допуски, что важно для прецизионных схем.
• Снижение паразитных индуктивностей и емкостей по сравнению с дискретными резисторами, расположенными далеко друг от друга.
• Снижение стоимости компонентов и сборки в массовом производстве.

Минусы:

• Сложность замены одного резистора: При выходе из строя одного резистора в сборке, приходится менять всю сборку.
• Ограниченная гибкость: Все резисторы имеют одинаковое сопротивление и, как правило, одинаковую номинальную мощность.
• Рассеивание тепла: При одновременной работе всех резисторов, тепло может концентрироваться на небольшом участке.
• Меньшая доступность для прототипирования по сравнению с дискретными резисторами.

Общее назначение:

Резисторные сборки (массивы) используются для выполнения функций, требующих нескольких резисторов с одинаковым или близким номиналом, таких как согласование импедансов, делители напряжения, подтяжка/стяжка шин данных, токоограничение светодиодов, терминация шин, фильтрация сигналов и другие общие задачи в электронике.

В каких устройствах применяется:

• Компьютерная техника: Материнские платы, видеокарты, сетевые карты, SSD-накопители.
• Телекоммуникационное оборудование: Маршрутизаторы, коммутаторы, модемы.
• Бытовая электроника: Смартфоны, планшеты, телевизоры, аудиоаппаратура (где требуется SMD монтаж).
• Промышленная автоматика: Контроллеры, датчики, измерительное оборудование.
• Автомобильная электроника: Блоки управления двигателем, информационно-развлекательные системы.
• Медицинское оборудование: Портативные устройства, диагностическое оборудование.
• Любые устройства, где важна миниатюризация, плотность монтажа и снижение затрат на сборку.
