Батарейные блоки питания Voltcraft для точной диагностики электроники

Voltcraft представила серию компактных источников питания CSP с аккумуляторным режимом и симметричными выходами. Устройства доступны на платформе Conrad Sourcing Platform и предназначены для лабораторных исследований, промышленного обслуживания и профессионального обучения. В линейку вошли 12 моделей с различными конфигурациями выходного переменного и постоянного напряжения. Благодаря этому оборудование можно применять для наладки электронных схем, диагностики компонентов и проведения учебных экспериментов.

Аккумуляторная работа без влияния электросети

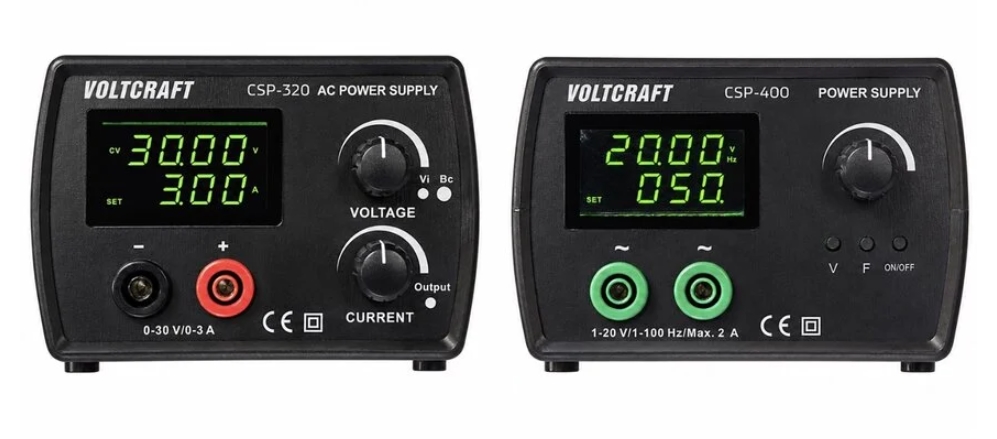

Четыре модели — CSP-300, CSP-310, CSP-320 и CSP-400 — способны работать не только как обычные преобразователи напряжения, но и от встроенного аккумулятора. В батарейном режиме устройство физически отключается от электросети, обеспечивая 100-процентную гальваническую развязку.

Работа от аккумулятора позволяет проводить измерения без прямого электрического соединения с сетью и уменьшает риск появления сетевых помех в исследуемой схеме.

Это снижает вероятность появления помех, связанных с сетью, и формирует малошумящий источник питания. При исследовании переменных сигналов, катушек и конденсаторов инженеры могут использовать осциллограф без искажений, вызванных паразитными токами и контурами заземления.

Основные характеристики и параметры выходов

Серия включает источники питания мощностью от 18 до 90 Вт и выходным током от 1 до 6 А. В зависимости от конструкции конкретной модели устройства формируют до 30 В переменного или постоянного напряжения. Модель CSP-140 предназначена для задач, где требуется симметричное постоянное напряжение. Она обеспечивает три уровня: -15, 0 и +15 В. Такая конфигурация востребована при тестировании операционных усилителей и аналоговых схем.

Ключевые параметры отдельных моделей представлены в таблице:

Переменный ток и регулировка частоты

Некоторые устройства серии рассчитаны на экспресс-проверку трансформаторов, преобразователей и датчиков. Они оснащены функциями формирования переменного напряжения, которые расширяют возможности оборудования при выездной диагностике.

Основные параметры функций переменного тока:

• CSP-240 формирует напряжение от 1 до 15 В AC при токе до 1,5 А.
• Диапазон регулировки частоты CSP-240 составляет от 1 до 400 Гц.
• CSP-200 предлагает фиксированные уровни переменного напряжения: 2, 4, 6, 8, 10 и 12 В.
• Предустановленные значения CSP-200 позволяют проводить стандартные проверки без ручной настройки напряжения.

Назначение серии CSP

По словам Харальда Ленера, менеджера категории продукции Conrad Electronic, все 12 моделей разработаны с учетом потребностей научно-исследовательских подразделений, служб технического обслуживания и ремонта, а также образовательных учреждений. При этом каждая версия имеет собственный набор характеристик, включая режим настоящего переменного и симметричного постоянного напряжения.

Различные варианты выходов позволяют использовать одну серию оборудования для лабораторных экспериментов, сервисной диагностики и обучения работе с электронными схемами.

Источники питания Voltcraft CSP сочетают компактный корпус, аккумуляторную автономность и широкий набор выходных параметров. Особенно полезны модели с гальванической развязкой и регулируемой частотой переменного тока: они помогают проводить более чистые измерения и выполнять специализированные проверки без дополнительного изолирующего трансформатора или генератора сигналов.
