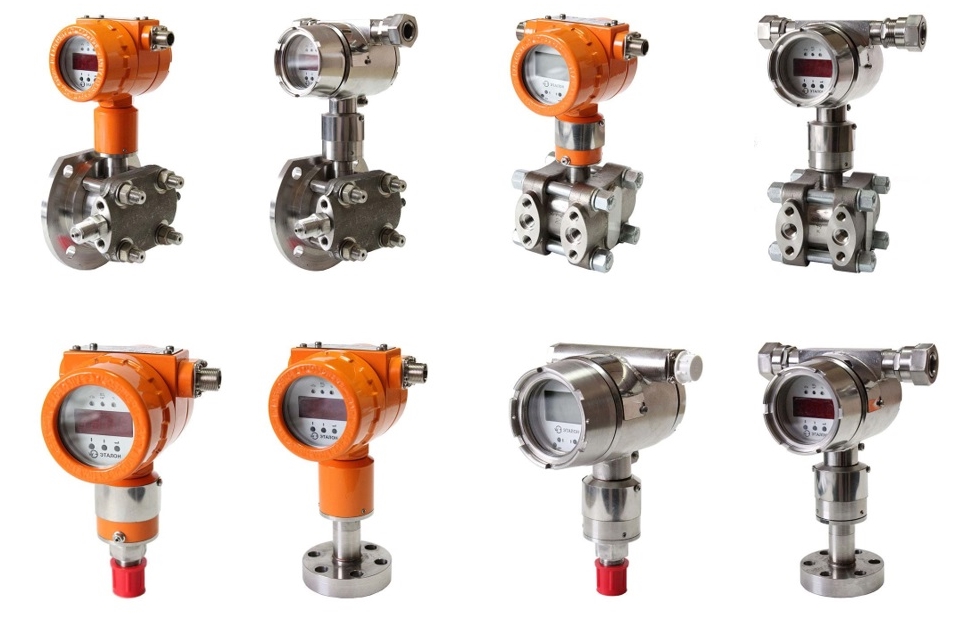

Датчики давления в промышленности: принципы, типы и применение

В системах автоматизации и управления технологическими процессами датчики давления относятся к ключевым элементам, хотя визуально они часто остаются незаметными. Именно эти устройства обеспечивают стабильную и безопасную работу оборудования, позволяя точно контролировать параметры среды. Их применяют повсеместно: на нефтеперерабатывающих предприятиях, в энергетике, системах отопления, вентиляции и кондиционирования (HVAC), а также в авиационной отрасли. В любой системе, где важно отслеживать давление, такие датчики являются обязательным компонентом.

В этом материале разберем принципы работы датчиков давления, рассмотрим основные типы устройств и их отличия от сенсоров. Также уделим внимание сферам применения, дополнительным возможностям современных моделей и технологическим трендам, которые формируют развитие отрасли. Материал ориентирован на инженеров, разработчиков и специалистов, подбирающих надежные решения для промышленных задач.

Принцип работы датчиков давления

Датчики давления используются в системах автоматизации для преобразования механического воздействия давления в электрический сигнал. В основе их работы лежит способность чувствительных элементов изменять свои физические характеристики под нагрузкой.

Когда давление воздействует на мембрану или другой измерительный элемент, происходит его деформация. Это изменение фиксируется и преобразуется в электрический сигнал, величина которого соответствует уровню давления. В зависимости от конструкции на выходе может формироваться сигнал напряжения (мВ или В), токовый сигнал (чаще всего 4–20 мА) или цифровые данные.

Конструктивно датчик включает два основных блока:

• Измерительный элемент (сенсор) — непосредственно реагирует на давление, изменяя физические параметры (например, сопротивление в тензорезистивных моделях или емкость в емкостных датчиках).
• Электронный модуль обработки — усиливает сигнал, компенсирует влияние внешних факторов и формирует выходной сигнал, пригодный для передачи в систему управления.

Современные устройства могут дополнительно выполнять автокалибровку, фиксировать ошибки измерений и передавать данные по цифровым интерфейсам в промышленную сеть.

Типы выходных сигналов

Датчики давления могут выдавать разные типы сигналов, что позволяет интегрировать их в различные системы управления.

В промышленности чаще всего применяются аналоговые сигналы:

• напряжение (мВ или В);
• ток (наиболее распространён стандарт 4–20 мА).

Токовые сигналы особенно востребованы при передаче данных на большие расстояния, поскольку они устойчивы к электромагнитным помехам и потерям в кабеле.

Цифровые интерфейсы становятся всё более распространёнными. Они позволяют передавать не только измеренные значения, но и диагностическую информацию. Для этого используются протоколы Modbus, CAN и другие решения, применяемые в промышленной автоматизации и транспорте. В рамках концепции Industry 4.0 датчики могут подключаться к IoT-сетям, обеспечивая удалённый контроль параметров в режиме реального времени.

Калибровка и влияние внешних факторов

Для точной работы датчиков требуется регулярная калибровка. Она заключается в сравнении показаний устройства с эталонными значениями и корректировке при необходимости. Это особенно важно в условиях, где параметры окружающей среды нестабильны.

На точность измерений влияют:

• температура;
• влажность;
• механические вибрации.

Чтобы минимизировать влияние этих факторов, современные датчики оснащаются системами температурной компенсации и встроенными фильтрами. В задачах с повышенными требованиями к точности применяются устройства, соответствующие международным стандартам, включая ISO 9001 и нормы CEN, регламентирующие допустимые отклонения и процедуры проверки.

Типы датчиков давления

Датчики давления

Наиболее распространённая категория — универсальные датчики давления, используемые в различных промышленных системах. Они могут измерять несколько типов давления.

Датчики относительного давления работают с привязкой к атмосферному давлению. Такие решения широко применяются в гидравлике и пневматике.

Датчики абсолютного давления ориентируются на абсолютный вакуум. Их используют в процессах, где требуется высокая точность и независимость от внешних условий — например, при работе с газами или в вакуумных установках.

Дифференциальные датчики измеряют разницу давления между двумя точками. Они востребованы в системах фильтрации, вентиляции и технологических линиях. Например, по перепаду давления можно определить степень загрязнения фильтра или контролировать параметры потока в трубопроводе.

Датчики скорости воздуха

Отдельную категорию составляют датчики скорости воздушного потока. Они применяются в вентиляционных системах и основаны, как правило, на принципе трубки Пито. Такие устройства позволяют контролировать движение воздуха в каналах и используются как в промышленности, так и в системах экологического мониторинга.

Контролируемые величины и их значение в промышленности

Относительное давление

Относительное давление — наиболее часто измеряемый параметр. Оно показывает разницу между текущим давлением и атмосферным, которое принимается за базовую точку отсчёта.

Такие измерения широко применяются в гидравлических системах, где важно контролировать давление в трубопроводах и предотвращать перегрузки. В пневматике датчики отслеживают давление сжатого воздуха, обеспечивая стабильную работу оборудования.

Благодаря универсальности и простоте реализации датчики относительного давления используются в большинстве промышленных задач, где требуется оперативная реакция на изменение параметров.

Абсолютное давление

Абсолютное давление измеряется относительно полного вакуума. Это позволяет получать стабильные данные независимо от изменений атмосферных условий.

Такие датчики необходимы в вакуумных технологиях, например, при производстве электроники или в фармацевтической отрасли. Они также применяются в нефтехимии для контроля давления в резервуарах и технологических линиях, где важна высокая точность и безопасность.

Дифференциальное давление

Дифференциальное давление отражает разницу между двумя точками системы и используется для контроля состояния оборудования и процессов.

На практике такие датчики применяются:

• для оценки загрязнения фильтров;
• при измерении уровня жидкости в резервуарах;
• для контроля потоков в энергетических установках;
• в химической промышленности — для безопасного ведения процессов.

Например, увеличение перепада давления на фильтре сигнализирует о необходимости его обслуживания. В резервуарах разница давления помогает определить уровень жидкости, что особенно актуально для герметичных емкостей.

В энергетике и промышленности такие измерения позволяют отслеживать работу теплообменников, насосов и других узлов, обеспечивая стабильность и безопасность процессов.

Промышленные применения датчиков давления

Нефтехимическая и химическая промышленность

В нефтехимии и химической отрасли датчики давления являются важной частью систем управления технологическими процессами. Они позволяют в режиме реального времени отслеживать параметры в трубопроводах, реакторах высокого давления и ректификационных колоннах. Это необходимо для поддержания стабильных условий, от которых напрямую зависит качество продукции и безопасность производства.

Кроме того, такие устройства выполняют защитную функцию. Они работают совместно с предохранительными клапанами и аварийными системами отключения. При резких отклонениях давления датчики могут инициировать защитные сценарии, снижая риск утечек, аварий и повреждения оборудования.

Энергетика и гидроэнергетика

В энергетической отрасли — как в традиционной, так и в сфере возобновляемых источников — датчики давления используются для контроля параметров в ключевых узлах оборудования. Например, в паровых турбинах они помогают отслеживать давление и предотвращать перегрузки, которые могут привести к износу или поломкам.

В гидроэнергетике датчики применяются для контроля давления в трубопроводах и водных системах. Поддержание стабильных значений важно не только для эффективной работы турбин, но и для безопасности гидротехнических сооружений, включая дамбы и защитные конструкции.

Промышленная автоматизация и Industry 4.0

В современных системах автоматизации датчики давления интегрируются с программируемыми контроллерами (PLC) и промышленными сетями. Это обеспечивает постоянный доступ к данным и позволяет оперативно реагировать на изменения в работе оборудования.

В рамках концепции Industry 4.0 такие устройства выполняют не только измерительную функцию. Они участвуют в предиктивной аналитике — помогают заранее определить, когда потребуется обслуживание оборудования. Это снижает вероятность простоев и упрощает планирование технических работ. Благодаря работе в распределённых системах датчики становятся частью инфраструктуры «умных» производств.

HVAC и системы зданий

В системах отопления, вентиляции и кондиционирования датчики давления используются для контроля потоков воздуха и жидкостей. Они помогают поддерживать нужные перепады давления в воздуховодах, что важно для корректной работы фильтров, рекуператоров и компрессоров.

С их помощью также контролируется состояние фильтров и регулируется циркуляция теплоносителя в системах отопления и охлаждения. Это позволяет повысить энергоэффективность и обеспечить комфортные условия внутри зданий.

Автомобильная и авиационная промышленность

В автомобилях датчики давления применяются для контроля работы двигателя: отслеживается давление топлива, масла и воздуха на впуске. Точные данные позволяют оптимизировать процесс сгорания и снизить уровень выбросов.

В авиационной отрасли такие устройства используются в топливных, гидравлических и климатических системах. Их надежность напрямую влияет на безопасность полётов, особенно при изменении давления на больших высотах.

Отличия датчиков, передатчиков и сенсоров давления

Может ли передатчик работать как сенсор

Во многих случаях датчик давления включает в себя сенсорный элемент, который фиксирует изменения давления. Однако между этими понятиями есть различия.

Сенсор формирует первичный, необработанный сигнал. Передатчик, в свою очередь, преобразует его в стандартный формат, пригодный для передачи в систему управления или мониторинга.

Современные передатчики могут выполнять дополнительные функции: компенсировать влияние температуры, проводить самодиагностику и передавать данные по цифровым интерфейсам. Это делает их более универсальными в сложных автоматизированных системах.

Датчик, сенсор и передатчик: в чем разница

Датчик давления — это базовое устройство, реагирующее на изменение давления и формирующее исходный сигнал.

Передатчик давления — более функциональное решение. Он преобразует сигнал в стандартный выход (например, 4–20 мА или цифровой), усиливает его и обеспечивает передачу на значительные расстояния без потерь.

Выбор зависит от задачи:

• сенсоры подходят для локальных систем, где сигнал обрабатывается на месте;
• передатчики применяются в распределённых системах, где важна стабильная передача данных и устойчивость к помехам.

Дополнительные функции и продвинутые решения

Измерения с учётом атмосферного и эталонного давления

В ряде задач важно учитывать влияние окружающей среды. Датчики с функцией компенсации атмосферного давления автоматически корректируют показания, снижая погрешность при изменении внешних условий.

Более точные решения используют эталонное давление, что позволяет получать стабильные результаты независимо от колебаний окружающей среды.

Интеллектуальные датчики

Современные датчики давления значительно расширили свои возможности. Помимо измерения, они могут выполнять диагностику состояния системы, выявлять отклонения и предупреждать о возможных сбоях.

Функция автокалибровки позволяет поддерживать точность без постоянного вмешательства оператора (чаще встречается в моделях с поддержкой HART или Modbus). Также всё шире используется беспроводная передача данных, что упрощает интеграцию в существующую инфраструктуру без прокладки дополнительных кабелей.

Развитие технологий и тенденции рынка

Современные датчики давления становятся компактнее и энергоэффективнее. Это расширяет возможности их применения — от стационарных установок до мобильных и автономных систем.

Рост использования возобновляемых источников энергии формирует новые требования к оборудованию. Датчики, устанавливаемые на ветрогенераторах и солнечных установках, должны стабильно работать в условиях переменной температуры, влажности и давления, а также часто — при ограниченном энергопитании.

Итог

Датчики давления остаются одним из ключевых элементов промышленных систем, обеспечивая контроль и стабильность технологических процессов. Правильный выбор устройства напрямую влияет на безопасность, эффективность и долговечность оборудования.

Для разных задач подходят разные типы решений:

• датчики относительного давления — для гидравлики и пневматики;
• датчики абсолютного давления — для вакуумных и газовых процессов;
• дифференциальные датчики — для контроля фильтров, потоков и уровня жидкостей.

При подборе оборудования важно учитывать тип выходного сигнала, условия эксплуатации и дополнительные функции. Модели с компенсацией внешних факторов и автокалибровкой упрощают обслуживание и повышают надежность систем. Для распределённых объектов стоит рассматривать решения с цифровыми интерфейсами или беспроводной связью.

В ассортименте компании Эиком представлены датчики давления для промышленного применения, соответствующие современным требованиям и стандартам. Это позволяет подобрать оборудование под конкретные задачи — от локальных установок до сложных автоматизированных систем.
