DC/DC-преобразователи: как выбрать оптимальный источник питания

Любое электронное устройство требует корректно подобранного источника питания. В бытовых условиях всё выглядит просто: вилка вставляется в розетку, и оборудование начинает работать. Однако на практике лишь ограниченное количество устройств использует сетевое переменное напряжение 230 В напрямую. В подавляющем большинстве случаев электронике требуется постоянное напряжение значительно меньшего уровня.

Для решения этой задачи производители разрабатывают специализированные узлы питания или предусматривают подключение внешних адаптеров. Дополнительную сложность создают устройства, которым необходимо сразу несколько уровней напряжения. В таких случаях входное напряжение приходится не только понижать, но иногда и повышать, обеспечивая стабильные параметры для всех функциональных блоков.

Основные подходы к формированию питания

Существует три базовых способа организации питания электронных схем: использование делителя напряжения, применение линейного стабилизатора или внедрение импульсного преобразователя. Все эти методы позволяют снизить напряжение, однако повысить его способен исключительно преобразователь.

Делитель напряжения как простейшее решение

Наиболее элементарным вариантом считается схема на основе делителя напряжения. Её работа опирается на закон Ома и распределение напряжения между последовательно включёнными резисторами. Изменяя их номиналы, можно получить на выходе практически любое значение, меньшее входного.

Несмотря на простоту, данный метод имеет серьёзные ограничения. Во-первых, делители напряжения плохо подходят для питания нагрузок с заметным потреблением тока. Резисторы обладают ограниченной мощностью, и превышение допустимого тока приводит к их перегреву и выходу из строя. Использование мощных резисторов повышает надёжность, но резко увеличивает стоимость и габариты схемы.

Во-вторых, выходное напряжение напрямую зависит от входного. Любые колебания питающего напряжения немедленно отражаются на параметрах питания нагрузки, что делает делители непригодными для чувствительных электронных устройств.

Линейные стабилизаторы напряжения

Следующий распространённый способ — применение линейных стабилизаторов. Чаще всего они выполнены в виде трёхвыводных микросхем и широко используются в бытовой и промышленной электронике. Их основная задача — поддерживать постоянное выходное напряжение при изменяющемся входном, при условии, что вход всегда выше заданного уровня.

Главным достоинством линейных стабилизаторов является низкая цена и простота применения. Однако за это приходится платить значительными потерями энергии. Разница между входным и выходным напряжением преобразуется в тепло, которое рассеивается на корпусе элемента. Даже при относительно небольших токах стабилизатор может сильно нагреваться, что требует установки радиаторов и усложняет конструкцию устройства.

Импульсные преобразователи напряжения

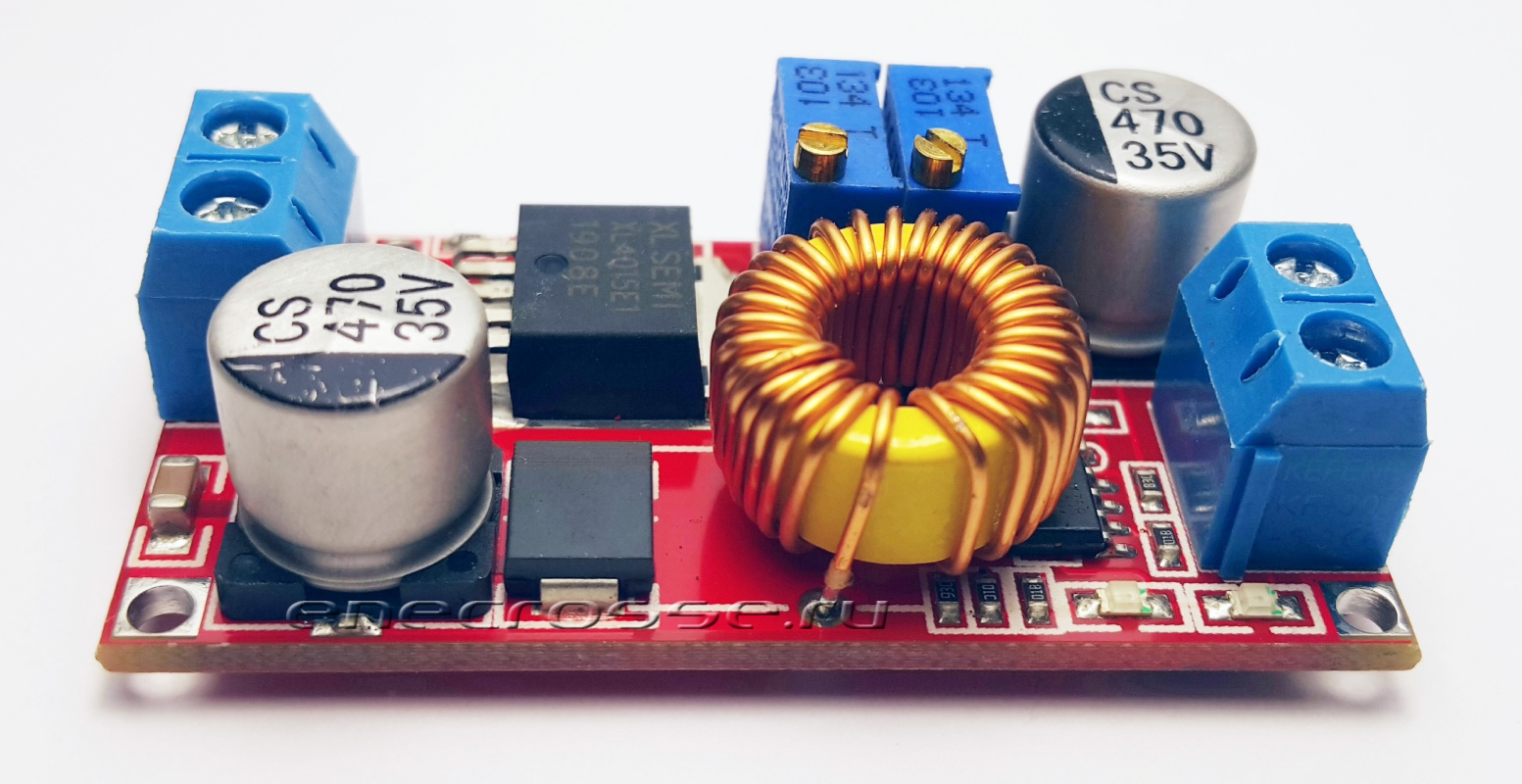

Третьим и наиболее универсальным решением являются DC/DC-преобразователи. В их состав входят катушка индуктивности, коммутирующий транзистор, диод, а также набор резисторов и конденсаторов. По сравнению с делителями и линейными стабилизаторами такие схемы значительно сложнее, но обеспечивают гораздо лучшие энергетические характеристики. Преобразователи могут как понижать, так и повышать напряжение, а также выполнять обе функции одновременно в зависимости от выбранной топологии.

Преимущества применения преобразователей

Ключевым параметром импульсных преобразователей является высокий коэффициент полезного действия. В отличие от линейных стабилизаторов, где значительная часть энергии теряется в виде тепла, преобразователи работают значительно эффективнее. КПД таких устройств обычно указывается в процентах и показывает отношение выходной мощности к входной.

Например, при КПД 85% лишь 15% энергии рассеивается в виде тепла. Следует учитывать, что эффективность не является постоянной величиной и меняется в зависимости от входного напряжения, нагрузки и режима работы.

К недостаткам преобразователей относят наличие электрических помех. Импульсный характер работы приводит к пульсациям выходного напряжения, что может быть критично для чувствительных аналоговых схем. Для снижения этого эффекта на выходе часто применяются дополнительные RC- или LC-фильтры.

Благодаря компактности и высокой эффективности преобразователи напряжения находят применение практически во всех типах электронных устройств — от портативных гаджетов до промышленной автоматики.

Принцип работы DC/DC-преобразователя

DC/DC-преобразователь относится к импульсным устройствам. Он регулирует напряжение за счёт быстрого включения и выключения питающего сигнала. Управляющим элементом чаще всего выступает MOSFET-транзистор. Высокая частота коммутации позволяет сгладить пульсации и обеспечить стабильную работу нагрузки.

Индуктивность накапливает энергию во время одного такта и отдаёт её в следующем, а конденсаторы выполняют функцию фильтрации. Диод обеспечивает правильное направление тока в цепи и предотвращает нежелательные обратные токи.

Основные разновидности преобразователей

Наиболее распространённые типы DC/DC-преобразователей включают:

• понижающие (buck) — уменьшают входное напряжение;
• повышающие (boost) — увеличивают напряжение;
• универсальные (SEPIC) — способны как повышать, так и понижать напряжение.

Существуют и более сложные схемы, применяемые в источниках питания:

• forward-преобразователи — однотактные схемы с трансформатором и гальванической развязкой, используемые в источниках питания средней мощности;
• flyback-преобразователи — двухтактные устройства, где энергия сначала накапливается, а затем передаётся на выход, что делает их популярными в компактных импульсных блоках питания.

Критерии выбора преобразователя напряжения

Подбор DC/DC-преобразователя всегда определяется задачами конкретного проекта. Для портативных устройств предпочтительны миниатюрные модули с высокой плотностью мощности. В стационарных системах допустимо использование более крупных преобразователей со встроенными радиаторами.

Необходимо заранее определить требуемый тип схемы — понижающую, повышающую или универсальную. Важную роль играет КПД, особенно если устройство работает от аккумулятора. Также следует учитывать максимальный выходной ток, диапазоны входного и выходного напряжений, уровень пульсаций и требования к электромагнитной совместимости.
В ассортименте Эиком представлен широкий выбор DC/DC-преобразователей для различных областей применения — от простых модулей до профессиональных решений для промышленной электроники.

Итоговый вывод

DC/DC-преобразователи являются наиболее универсальным и энергоэффективным способом формирования питания в современной электронике. Несмотря на более сложную схему и наличие импульсных помех, их высокий КПД, компактность и гибкость делают их оптимальным выбором для подавляющего большинства электронных устройств — от портативных гаджетов до сложных промышленных систем.
