DIP-переключатели: устройство, типы и применение

DIP-переключатель (Dual In-line Package) представляет собой миниатюрный механический компонент, предназначенный для установки на печатные платы (PCB) и ручной конфигурации электрических цепей. Конструктивно он выполнен в виде набора небольших переключателей, объединённых в одном корпусе, что делает его удобным и понятным даже для пользователей без глубоких знаний электроники.

Каждая секция работает по бинарному принципу (ON/OFF), позволяя быстро изменять параметры устройства без программирования и дополнительного оборудования. В рамках данной статьи рассматриваются особенности работы DIP-переключателей, их сильные и слабые стороны, а также практические примеры использования — от любительских проектов до промышленных систем.

Если требуется подобрать надежные компоненты для разработки, стоит обратить внимание на ассортимент DIP-переключателей, доступных в компании Эиком. В каталоге представлены как решения для прототипирования, так и компоненты, соответствующие требованиям промышленной эксплуатации.

Благодаря своей простоте такие переключатели широко применяются в DIY-проектах, где требуется оперативная настройка — например, в осветительных системах, тестовых платах или самодельных контроллерах. При этом высокая надежность обеспечивает их востребованность и в профессиональной среде: от конфигурации PLC-устройств до задания адресов в коммуникационных сетях.

Устройство и логика функционирования

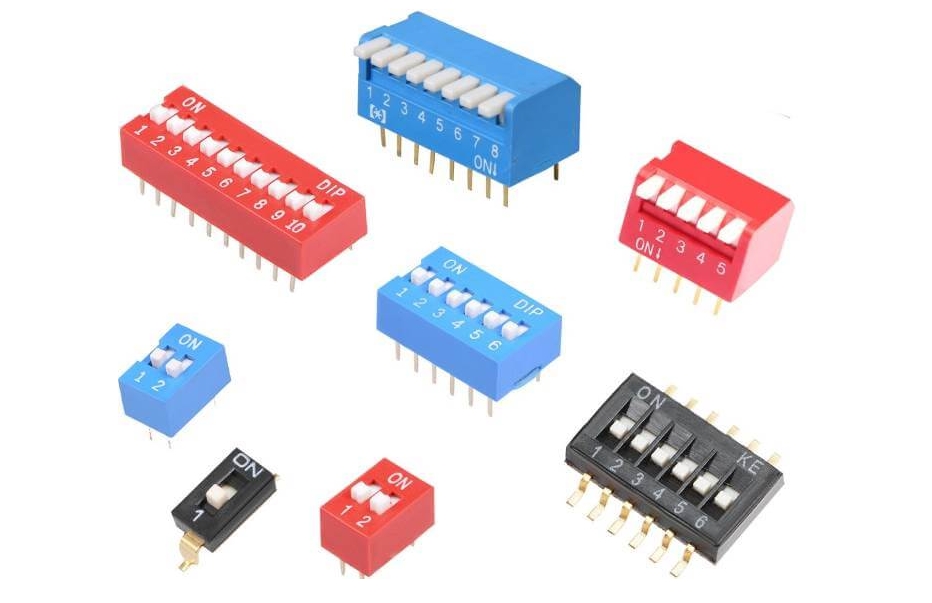

По своей сути DIP-переключатель — это набор независимых мини-переключателей (секций), объединённых в корпус формата DIP. Конструкция включает два ряда выводов, что упрощает установку на печатную плату и обеспечивает стабильное соединение.

Каждая секция функционирует по простому принципу:

• в положении ON контакты замыкаются, обеспечивая прохождение тока;
• в положении OFF цепь разрывается.

Таким образом реализуется логика 1 и 0, что позволяет задавать режимы работы, адресацию или активировать отдельные функции устройства. Управление осуществляется с помощью миниатюрных ползунков или рычагов, которые легко переключаются с помощью простых инструментов.

Монтаж DIP-переключателей выполняется двумя основными способами:

• THT (сквозной монтаж) — выводы проходят через отверстия в плате и припаиваются с обратной стороны. Этот способ обеспечивает высокую механическую прочность и часто применяется в прототипах и оборудовании, подверженном вибрациям.
• SMD/SMT (поверхностный монтаж) — компонент размещается на поверхности платы и припаивается к контактным площадкам. Такой подход позволяет увеличить плотность монтажа и широко используется в серийном производстве.

Выбор технологии определяется требованиями к конструкции устройства, его габаритам и условиям эксплуатации.

Разновидности DIP-переключателей

Несмотря на единый принцип работы, DIP-переключатели различаются по конструкции механизма управления, что влияет на удобство эксплуатации и сферу применения.

Основные типы включают:

• Слайдерные (Slide) — наиболее распространённый вариант с ползунковыми элементами. Отличаются простотой использования и наглядностью состояния.
• Качельные (Rocker) — оснащены миниатюрными рычагами, переключаемыми нажатием, что делает их удобными для ручного управления.
• Поворотные (Rotary) — позволяют выбирать одно из нескольких значений (например, 10 или 16 позиций), часто с кодированием. Используются для задания адресов и режимов.
• Клавишные (Piano/Key) — выполнены в виде кнопок, напоминающих клавиатуру, с фиксируемыми положениями.
• Специализированные исполнения — включают низкопрофильные версии, герметичные конструкции и модели с кодированием (BCD, шестнадцатеричные).

Выбор конкретного типа определяется частотой изменения настроек, доступным пространством на плате и удобством взаимодействия.

Ключевые технические характеристики

При подборе DIP-переключателя важно учитывать его параметры, так как они определяют надежность и корректность работы в составе устройства.

Основные характеристики:

• Количество секций — определяет число независимых переключателей и возможные комбинации (2ⁿ).
• Допустимый ток и напряжение — задают пределы электрической нагрузки.
• Контактное сопротивление — влияет на потери энергии и стабильность сигнала.
• Ресурс переключений — показывает срок службы при многократном использовании.
• Температурный диапазон — определяет условия эксплуатации.
• Шаг выводов — должен соответствовать разводке платы (обычно 2,54 мм для THT и 1,27 мм для SMD).
• Габариты корпуса — важны при проектировании компактных устройств.
• Тип контактов — чаще всего используется конфигурация SPST, реже — другие варианты.

Анализ этих параметров позволяет подобрать компонент, оптимально соответствующий задачам проекта.

Области применения DIP-переключателей

Благодаря универсальности DIP-переключатели применяются в самых разных сегментах электроники. Их ключевое преимущество — возможность быстрой ручной настройки без использования программных средств.

В компьютерной технике они исторически использовались для конфигурации материнских плат и плат расширения: задания режимов работы, источников тактовых сигналов и других параметров.

В промышленной автоматизации DIP-переключатели применяются в PLC-контроллерах и модулях ввода-вывода. Они позволяют задавать адреса устройств, выбирать режимы работы и конфигурировать оборудование без подключения к сервисному ПО.

В бытовой электронике такие компоненты встречаются в системах безопасности, пультах управления, аудиоустройствах и различных приборах. Они используются для задания каналов, кодов и базовых настроек.

В сетевом оборудовании DIP-переключатели помогают настраивать адресацию, режимы работы и идентификаторы устройств, обеспечивая стабильную работу без сложной конфигурации.

Кроме того, они применяются для активации сервисных режимов, выбора параметров работы и тестирования оборудования. Физическая простота, надежность и независимость от программного обеспечения делают DIP-переключатели актуальными даже в современных электронных системах.

Преимущества и ограничения DIP-переключателей

Широкое распространение DIP-переключателей объясняется их практичностью и проверенной временем надежностью. Эти компоненты десятилетиями применяются в электронике благодаря простой конструкции и удобству настройки, что делает их востребованными как среди профессионалов, так и в любительских проектах.

Ключевым достоинством является легкость управления. Для изменения конфигурации достаточно визуально оценить положение секций и переключить их — без использования компьютера, программ или сложных инструментов. Такой подход позволяет быстро настроить устройство даже пользователю без специальной подготовки.

Дополнительным преимуществом является доступная стоимость, благодаря которой DIP-переключатели широко применяются в серийном производстве и при разработке прототипов. Механическая конструкция обеспечивает стабильность: выбранное положение сохраняется длительное время без риска самопроизвольного изменения. Также важна возможность мгновенной визуальной проверки состояния, что упрощает диагностику и снижает вероятность ошибок.

Еще одной особенностью является независимость от питания — заданная конфигурация сохраняется даже при отключении устройства.

Однако существуют и ограничения. Для изменения настроек требуется физический доступ к плате, что неудобно в закрытых или труднодоступных системах. Отсутствие дистанционного управления делает такие решения менее подходящими для современных IoT-сценариев.

Ручная настройка также неэффективна при частых изменениях параметров. Кроме того, ограниченное количество секций снижает число возможных комбинаций по сравнению с программными методами. В компактных устройствах физические размеры переключателей могут стать дополнительным ограничением.

В целом DIP-переключатели остаются надежным и экономичным решением, однако их применение должно соответствовать требованиям конкретного проекта.

Сравнение с альтернативными способами конфигурации

Несмотря на популярность DIP-переключателей, в современной электронике используются и другие методы настройки, каждый из которых имеет свои особенности.

Одним из классических решений являются джамперы. Они представляют собой перемычки, замыкающие контакты на плате. Это простой и дешевый вариант, но менее удобный в эксплуатации: для изменения конфигурации необходимо снимать корпус и вручную переставлять перемычки. Кроме того, такие элементы легко потерять. В отличие от них DIP-переключатели постоянно закреплены на плате и не требуют дополнительных деталей.

Более современный подход — программная настройка через прошивку или интерфейс управления. Она обеспечивает максимальную гибкость: параметры можно изменять удаленно и даже во время работы устройства. Также возможно хранение конфигурации в энергонезависимой памяти. Однако такие решения сложнее в реализации и требуют дополнительных ресурсов. При сбоях питания или программного обеспечения существует риск потери настроек, тогда как DIP-переключатели сохраняют состояние независимо от внешних факторов.

Существуют и более продвинутые методы, такие как микроконтроллерные кнопки или сенсорные панели. Они обеспечивают удобный и современный интерфейс взаимодействия, но увеличивают стоимость устройства и предъявляют более высокие требования к защите от внешних воздействий. Кроме того, их ремонт и замена зачастую сложнее.

Таким образом, DIP-переключатели сохраняют свою нишу как простое, надежное и доступное средство конфигурации. Они особенно эффективны в системах, где параметры изменяются редко и важен визуальный контроль.

Подбор и установка DIP-переключателей

Для обеспечения стабильной работы устройства важно правильно выбрать DIP-переключатель и корректно выполнить его монтаж. На рынке доступно множество вариантов, отличающихся конструкцией, параметрами и способом установки, поэтому выбор должен учитывать специфику проекта.

Одним из основных критериев является количество секций. Для простых задач подойдут модели с 2–4 позициями, тогда как более сложные системы требуют 8, 10 или более переключателей, позволяющих задавать множество комбинаций.

Не менее важен тип механизма управления. В зависимости от условий эксплуатации можно выбрать слайдерные, качельные, поворотные или клавишные варианты. Например, слайдеры удобны для стандартных решений, а ротационные модели подходят для выбора одного значения из нескольких.

Следует учитывать и электрические параметры: допустимые токи и напряжения, а также сопротивление контактов. Эти характеристики должны соответствовать условиям работы схемы. Для промышленных применений критичен и температурный диапазон, обеспечивающий стабильность в сложных условиях.

Тип монтажа также играет важную роль. Для прототипирования и малых серий чаще используют THT-исполнение, которое удобно для ручной пайки и обеспечивает прочное крепление. В массовом производстве предпочтение отдается SMD-компонентам, позволяющим автоматизировать сборку и уменьшить размеры устройства.

Габариты корпуса и шаг выводов должны соответствовать разводке платы. Наиболее распространён шаг 2,54 мм, однако в компактных устройствах применяются более плотные варианты.

При пайке необходимо соблюдать температурные режимы, чтобы избежать повреждения корпуса. После установки рекомендуется провести проверку всех контактов для подтверждения корректной работы.

Важно учитывать и требования отраслевых стандартов, таких как IEC 61131 или IEC 61850, которые определяют надежность и устойчивость систем. Хотя они не регламентируют сами DIP-переключатели, их использование должно соответствовать общим принципам надежного проектирования.

Перспективы развития DIP-переключателей

Несмотря на активное развитие цифровых технологий, DIP-переключатели продолжают использоваться в современных устройствах. Их простота, надежность и независимость от программных решений делают их актуальными в ряде применений.

В системах IoT и «умного дома» такие переключатели часто применяются на этапе первичной настройки — для задания адресов, каналов связи или режимов работы до подключения к сети. Это упрощает развертывание устройств и снижает вероятность ошибок.

Современные тенденции направлены на уменьшение размеров и повышение устойчивости компонентов. Появляются ультракомпактные SMD-модели, а также герметичные исполнения, защищенные от влаги, пыли и механических воздействий. Такие решения востребованы в промышленности, робототехнике и уличных установках.

Несмотря на наличие альтернатив, DIP-переключатели сохраняют свою значимость в задачах, где важны надежность, простота и стабильность. Они продолжают использоваться как основное или резервное средство конфигурации.

Итоговый вывод

DIP-переключатели остаются важным элементом современной электроники, несмотря на длительную историю их применения. Их популярность основана на сочетании простоты, надежности и доступности, что делает их универсальным инструментом настройки устройств.

Они позволяют быстро и наглядно задавать параметры без использования программного обеспечения и дополнительных интерфейсов. Это особенно важно в системах, где требуется стабильная и предсказуемая конфигурация.

Даже в условиях развития цифровых технологий DIP-переключатели продолжают занимать свою нишу — от прототипирования до промышленной автоматизации. Они остаются эффективным решением там, где важны контроль, надежность и минимальная зависимость от внешних факторов.

Использование качественных компонентов, представленных в ассортименте компании Эиком, позволяет реализовать надежные и удобные в эксплуатации электронные системы.
