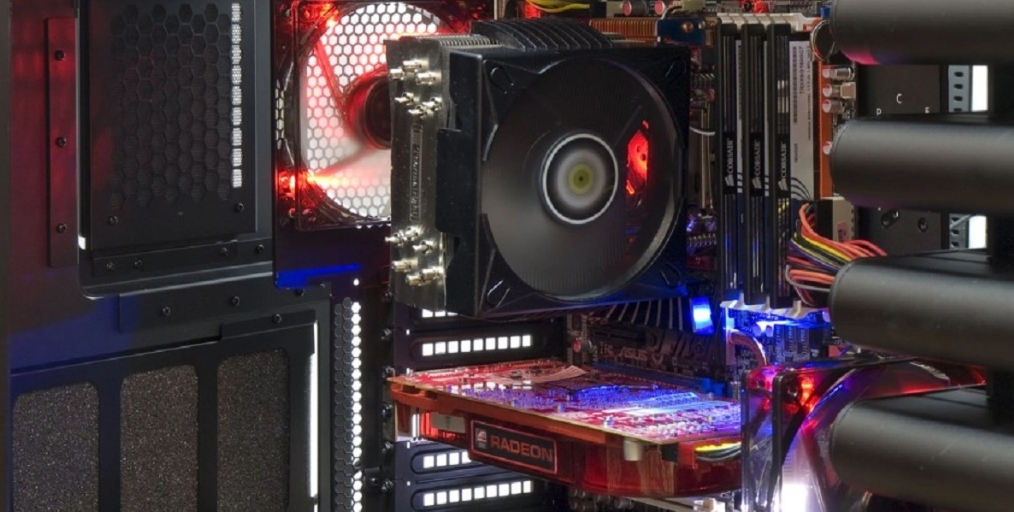

Эффективные системы охлаждения электронных устройств

По мере развития цифровых технологий вычислительные устройства вынуждены обрабатывать всё больший объём данных за минимальное время. Перед электронными системами ставятся сложные задачи, при этом производители стремятся к максимальной миниатюризации оборудования — вплоть до компактных и мобильных форм-факторов. Если ранее компьютеры занимали целые помещения и выполняли ограниченный набор операций, то сегодня мощные вычислительные системы могут размещаться на ладони пользователя.

Несмотря на эволюцию архитектуры и компонентов, физический процесс выделения тепла в электронных схемах остаётся неизменным. Рост вычислительной мощности напрямую приводит к увеличению тепловых потерь. Избыточное тепло по-прежнему является одним из главных факторов, негативно влияющих на электронные элементы. Повышенная температура ускоряет деградацию транзисторов, резисторов, реле и других компонентов, а в критических случаях может привести к необратимым повреждениям управляющих систем. Стоимость ремонта подобных устройств нередко превышает экономически целесообразный порог.

Если сравнить электронные устройства XX века с современными решениями, можно отметить, что ранее применялись массивные и избыточные системы охлаждения, работавшие в более щадящих условиях. Современная электроника, напротив, функционирует в условиях высокой плотности компонентов и ограниченного пространства, что значительно усложняет задачу эффективного отвода тепла.

В настоящее время электронные системы играют ключевую роль в повседневной жизни человека, обеспечивая безопасность, автоматизацию процессов и развитие новых технологий. Для их стабильной и безотказной работы приоритетом становится поддержание допустимого температурного режима. Особенно высокие требования предъявляются к мобильным устройствам и промышленным системам нового поколения, где производители вынуждены искать оптимальные способы защиты критически важных узлов от перегрева.

Системы охлаждения с учетом условий эксплуатации

В электронных устройствах используется несколько наиболее распространённых методов охлаждения и отвода тепла. Они отличаются габаритами, принципом работы и эффективностью теплообмена, что делает их пригодными для разных сфер применения. Размер системы охлаждения зачастую является одним из ключевых факторов при выборе решения, наряду с характеристиками охлаждающей среды и способностью рассеивать тепловую энергию.

Для принятия обоснованного решения необходимо учитывать особенности конкретного устройства и ознакомиться с преимуществами каждого типа охлаждения. В практике подбора компонентов чаще всего рассматриваются следующие варианты.

Вентиляторы как элемент активного охлаждения

Вентиляторы являются одним из наиболее распространённых устройств для отвода тепла и применяются как в бытовой электронике, так и в промышленном оборудовании. Практически каждый персональный компьютер или сервер оснащён хотя бы одним вентилятором. Пользователь, как правило, обращает внимание на его работу при запуске ресурсоёмких приложений, когда система задействует максимальную вычислительную мощность и уровень тепловыделения возрастает.

В автоматическом режиме вентилятор обеспечивает удаление нагретого воздуха из корпуса устройства, тем самым стабилизируя температурный режим и защищая чувствительные электронные схемы от перегрева. Конструктивно вентилятор состоит из электродвигателя и ротора с лопастями. При вращении создаются конвективные воздушные потоки, которые уносят тепловую энергию от нагретых элементов и выводят её через вентиляционные отверстия корпуса.

Работа вентилятора контролируется температурными датчиками. При превышении заданного порогового значения система автоматически активирует вращение ротора. Производительность таких устройств обычно указывается в кубических метрах воздуха, перемещаемых за час.

Дополнительным преимуществом вентиляторов является их способность удалять пыль из внутреннего пространства корпуса. Однако для сохранения эффективности требуется регулярная очистка лопастей и воздуховодов от загрязнений. Современные модели, предлагаемые ведущими производителями и доступные у поставщиков электронных компонентов, таких как Эиком, проходят строгие испытания по уровню шума, что делает их эксплуатацию комфортной. При этом уровень акустического воздействия напрямую зависит от размеров вентилятора и объёма нагнетаемого воздуха.

Использование активного охлаждения также связано с потенциальным риском механического износа элементов — привода или ротора. Именно поэтому в ряде применений рассматриваются альтернативные методы отвода тепла, о которых будет сказано далее.

Радиаторы как базовый элемент теплоотвода

Одним из наиболее распространённых компонентов систем охлаждения электронных устройств является радиатор. Конструктивно он представляет собой металлический элемент с развитой ребристой поверхностью и чаще всего используется совместно с вентиляторами, что позволяет значительно повысить эффективность отвода тепла. В качестве основного материала для производства радиаторов преимущественно применяется алюминий благодаря оптимальному сочетанию теплопроводности, массы и стоимости.

Принцип работы радиатора основан на законах теплообмена. Чем больше площадь поверхности, участвующей в передаче тепловой энергии, тем выше способность элемента поглощать и рассеивать тепло. Именно поэтому радиаторы оснащаются системой ребер, форма и плотность которых напрямую влияют на эффективность охлаждения. Увеличение габаритов радиатора приводит к росту теплоотдачи, однако ключевым ограничением становится доступное пространство внутри корпуса устройства.

Не менее важным фактором является минимальное расстояние между источником тепла и радиатором. Для снижения теплового сопротивления в точке контакта применяются теплопроводящие прокладки, пасты или ленты, обеспечивающие более интенсивную передачу тепла. В системах с активным охлаждением радиатор дополнительно обдувается потоком воздуха от вентилятора, принимая на себя нагретые массы и передавая тепло в окружающую среду.

Элементы Пельтье и термоэлектрическое охлаждение

Интересным и технологически продвинутым решением для охлаждения электронных схем являются модули Пельтье. Их конструкция включает две керамические пластины, между которыми чередуются полупроводниковые элементы n- и p-типа. Электрический контакт между ними обеспечивается медными проводниками, выполняющими роль транспортного канала для электронов.

При прохождении электрического тока на границе разноимённых полупроводников возникает разность температур: одна сторона элемента нагревается, другая — охлаждается. К основным преимуществам таких модулей относятся высокая надёжность, компактные размеры, отсутствие движущихся частей и необходимость в использовании хладагентов. Дополнительным плюсом является возможность масштабирования системы за счёт последовательного соединения нескольких элементов, когда «тёплая» сторона одного модуля контактирует с «холодной» стороной следующего.

Эффективность охлаждения в этом случае определяется доступным пространством для установки модулей и величиной подводимого электрического тока. Модули Пельтье широко применяются в условиях неблагоприятной внешней среды, например при высокой запылённости. В быту они используются в портативных автомобильных холодильниках, а в промышленности — в оборудовании, где требуется точный температурный контроль, включая мощные генераторные установки.

Жидкостные системы охлаждения высокой мощности

Для электронных систем с высокой плотностью тепловыделения традиционные методы охлаждения оказываются недостаточными. В таких случаях применяются системы жидкостного охлаждения, отличающиеся высокой производительностью. Их ключевым элементом являются водоблоки — герметичные конструкции, внутри которых циркулирует охлаждающая жидкость, отводящая тепло от радиатора или непосредственно от нагреваемого элемента.

Движение жидкости обеспечивается насосом, а сама система требует высокой точности изготовления и сборки. Контакт электроники с жидкой средой потенциально опасен, поэтому используются специальные непроводящие составы и многоуровневая герметизация. Даже незначительная утечка может привести к остановке охлаждения и выходу оборудования из строя.

Подобные решения находят применение в высокопроизводительных вычислительных комплексах, инженерных и научных системах моделирования, а также в специализированных промышленных установках. Компоненты для таких систем, включая насосы и теплообменники, доступны у поставщиков электронных решений, таких как Эиком.

Тепловые трубки и конвективный перенос тепла

Тепловая трубка представляет собой устройство для передачи тепловой энергии за счёт фазовых переходов рабочего вещества. Несмотря на то что принцип её работы был известен ещё в середине XX века, широкое промышленное применение технология получила лишь спустя несколько десятилетий. Сегодня тепловые трубки используются в электронике, энергетике, химической промышленности и аэрокосмической отрасли.

Конструктивно тепловая трубка включает три функциональные зоны: испаритель, адиабатическую область переноса и конденсатор. В зоне испарения жидкий теплоноситель поглощает тепло и переходит в газообразное состояние. Разность давления между испарителем и конденсатором обеспечивает перемещение пара, который в зоне конденсации отдаёт тепловую энергию и возвращается в жидкое состояние.

Высокая эффективность, отсутствие подвижных элементов и длительный срок службы делают тепловые трубки востребованным решением для отвода тепла в сложных и ответственных системах.

Значение охлаждения для надежности электроники

Избыточное тепловыделение существенно сокращает срок службы электронных устройств, снижает их производительность и часто становится причиной преждевременных отказов. Грамотно подобранная система охлаждения позволяет минимизировать эти риски и обеспечить стабильную работу оборудования в течение всего эксплуатационного периода.

Для инженеров и конструкторов выбор охлаждающих решений является сложной задачей, требующей учёта тепловых расчётов, габаритов устройств и условий эксплуатации. При этом и конечные пользователи оказывают значительное влияние на ресурс техники, обеспечивая свободную циркуляцию воздуха и соблюдая рекомендации по использованию оборудования по назначению.
