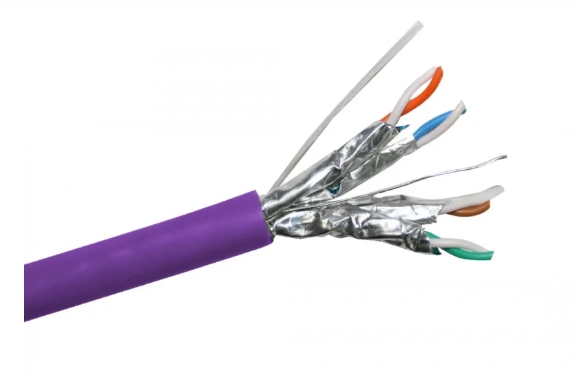

Экранирование и заземление кабелей: защита сигнала

Современные электрические устройства — электродвигатели, вычислительная техника, источники питания, радиопередатчики — создают электромагнитные поля, способные оказывать негативное влияние на работу расположенного рядом оборудования. В условиях высокой плотности электроники эта проблема становится особенно актуальной.

Для снижения уровня паразитных излучений применяется экранирование — технологический метод защиты, основанный на использовании проводящих оболочек (экранов), которые препятствуют проникновению и распространению электромагнитных помех. Металлические покрытия широко используются как в конструкции оборудования, так и в кабельной продукции, представленной в ассортименте компании Эиком.

Экранирование позволяет обеспечить стабильность передачи сигналов, повысить электромагнитную совместимость оборудования и минимизировать риск сбоев.

Основные функции экранирования кабелей и проводов

Главная задача экрана — защита от электромагнитных (EMI) и радиочастотных (RFI) помех.

Механизм действия экранирования основан на двух принципах:

• Изоляция передаваемого сигнала. Экран формирует барьер, который предотвращает проникновение внешних помех внутрь кабеля.
• Сдерживание собственного излучения. Сигналы, проходящие по кабелю, не распространяются за его пределы и не влияют на соседние устройства.

Таким образом, экранирование обеспечивает двустороннюю защиту: сохраняет целостность передаваемой информации и предотвращает негативное воздействие кабеля на окружающую среду. Это особенно важно в сетях передачи данных, автоматизированных системах управления и измерительных комплексах.

Разновидности экранированных кабелей и их маркировка

На рынке представлены различные типы экранированных решений, отличающиеся способом изготовления, конструкцией и уровнем защиты. Экран может быть выполнен в виде оплетки, спиральной намотки или металлической фольги. В зависимости от требований допускается применение одного метода либо их комбинации.

Конструктивные варианты экранов

Оплетка (плетенка):

• Формируется из тонких медных проводников, переплетенных в виде сетчатой структуры.
• Обеспечивает высокую проводимость и хорошую гибкость.
• Степень покрытия напрямую влияет на эффективность подавления помех.

Спиральная намотка:

• Проводники располагаются по спирали вокруг сердечника.
• Отличается повышенной гибкостью, что делает ее удобной для подвижных кабелей.

Металлизированная фольга:

• Обычно используется алюминиевая или медная фольга.
• Обеспечивает практически сплошное покрытие и высокую степень защиты.
• Часто комбинируется с оплеткой для улучшения характеристик заземления.

Продольные проводники:

• Располагаются параллельно вдоль кабеля.
• Применяются реже и в специализированных задачах.

Комбинированные решения:

• Сочетают фольгу и оплетку для достижения максимальной эффективности.
• Позволяют добиться высокого уровня подавления помех в широком диапазоне частот.

Выбор типа конструкции определяется рабочими частотами, условиями эксплуатации (стационарная или подвижная прокладка), а также экономическими факторами.

Материалы, применяемые для изготовления экранов

Для производства экранов используются материалы с высокой электропроводностью и устойчивостью к внешним воздействиям.

Медь:

• Наиболее распространенный материал благодаря отличной проводимости.
• Луженая медь устойчива к коррозии и подходит для эксплуатации в сложных условиях.

Алюминиевая фольга:

• Легкая и экономичная.
• Обеспечивает почти полное покрытие поверхности кабеля.
• Часто применяется совместно с медной оплеткой.

Нержавеющая сталь:

• Используется в агрессивных средах.
• Обладает высокой механической прочностью и коррозионной стойкостью.

Подбор материала зависит от требований к долговечности, гибкости, уровню защиты и бюджета проекта.

Обозначения экранированных кабелей

Согласно стандарту ISO/IEC 11801:2002 применяется единая система маркировки, указывающая способ экранирования:

• U/UTP (UTP) — кабель без экрана.
• F/UTP (FTP) — общий экран из фольги вокруг всех пар.
• S/UTP (STP) — общий экран в виде оплетки.
• S/FTP — оплетка вокруг всех пар плюс индивидуальная фольга для каждой пары.
• U/FTP — фольга для каждой пары без общего экрана.
• F/FTP — фольга вокруг каждой пары и общий экран из фольги.

Такая система позволяет точно определить уровень защиты и область применения кабеля.

Преимущества экранированных кабелей в промышленности

В промышленной среде уровень электромагнитных помех значительно выше, чем в бытовых условиях.

Применение экранированных кабелей дает ряд преимуществ:

• Повышенная устойчивость к EMI и RFI.
• Стабильная и быстрая передача данных.
• Снижение вероятности ошибок и потери информации.
• Дополнительная механическая защита конструкции.
• Увеличение срока службы оборудования.

Экранированные кабели особенно востребованы в автоматизированных производственных линиях, системах управления, измерительных комплексах и телекоммуникационной инфраструктуре.

Взаимосвязь экранирования и правильного заземления

Сам по себе экран не обеспечивает полной защиты без корректного подключения к системе заземления. Перехваченные помехи должны безопасно отводиться в землю, иначе эффективность защиты снижается.

Отсутствие правильного заземления может привести к следующим проблемам:

• Снижение эффективности экранирования.
• Возникновение петель заземления и паразитных токов.
• Усиление помех внутри кабеля.
• Повышенная уязвимость системы к внешним воздействиям.

Для достижения максимального эффекта рекомендуется:

1. Подобрать тип экрана в соответствии с условиями эксплуатации.
2. Организовать корректное и однородное заземление (желательно в одной точке).
3. Контролировать целостность экранирующего слоя при монтаже и обслуживании.

Вывод

Экранирование и заземление кабелей являются ключевыми элементами обеспечения электромагнитной совместимости и надежной передачи данных. Грамотно подобранный тип экрана, корректная схема подключения и качественные материалы позволяют существенно снизить влияние помех и повысить стабильность работы всей системы.

В промышленных и телекоммуникационных решениях использование экранированных кабелей — это не дополнительная опция, а необходимое условие для безопасной и долговечной эксплуатации оборудования.
