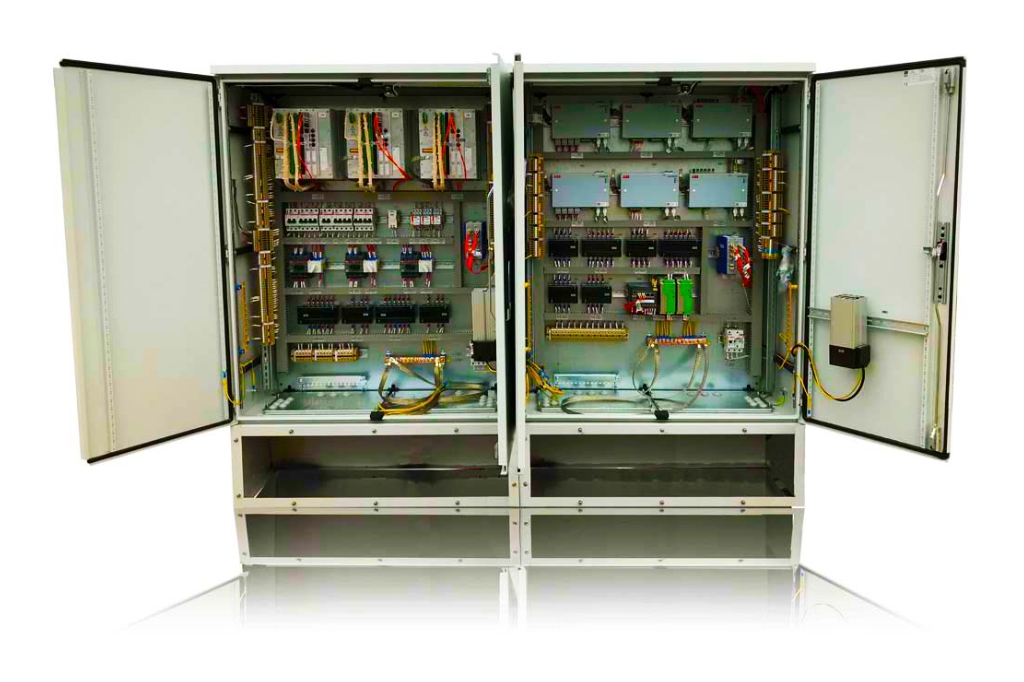

Электрический шкаф и модульные устройства защиты

Центральным элементом любой электрической установки является распределительный шкаф. Именно он объединяет все точки питания, обеспечивает распределение энергии, отвечает за безопасность, сигнализацию и управление цепями. С учетом столь широкого функционала шкаф управления должен комплектоваться надежным и качественным оборудованием. Грамотно собранный и аккуратно выполненный распределительный щит не только гарантирует безопасную эксплуатацию, но и служит показателем профессионализма специалиста, который его монтировал.

В типовом электрическом шкафу размещаются элементы, которые можно разделить на несколько основных категорий: распределительные, измерительные, сигнальные, защитные и управляющие устройства. Каждая из этих групп выполняет строго определенные задачи, обеспечивая корректную и безопасную работу всей системы электроснабжения.

Задачи компонентов в электрическом шкафу

Все проводники, входящие в распределительный щит и выходящие из него, замыкают электрическую цепь, проходя через установленное в шкафу оборудование. Первая и базовая функция распределительного щита — разделение всей установки на отдельные электрические контуры. Такое распределение необходимо для повышения удобства эксплуатации и уровня безопасности.

Рассмотрим пример частного дома. Осветительная линия может быть выделена в отдельную цепь, независимо от группы розеток. При необходимости замены светильника достаточно отключить только соответствующую линию освещения. В это время розетки продолжают работать, что позволяет использовать электроинструмент или другие приборы. При корректном проектировании остальные помещения также сохраняют питание, если они подключены к независимым цепям. Подобное разделение существенно повышает комфорт и безопасность эксплуатации.

Следующая функция распределительного шкафа — измерительная. Речь идет не только о стандартном учете потребленной электроэнергии. Современные решения позволяют внедрять интеллектуальные системы управления энергопотреблением, дистанционный мониторинг параметров сети и автоматическое регулирование работы установки в зависимости от заданных условий. Это особенно актуально для объектов с повышенными требованиями к контролю энергоресурсов.

Внутри шкафа также размещаются элементы сигнализации. Они информируют пользователя о наличии или отсутствии напряжения в цепи. Чаще всего для этого применяются сигнальные индикаторы различного цвета, позволяющие быстро оценить состояние системы. Такая визуальная индикация облегчает диагностику и повышает уровень безопасности при обслуживании.

Одной из ключевых функций распределительного щита является защитная. Защитные устройства предотвращают последствия коротких замыканий, перегрузок и перенапряжений. Их задача — минимизировать риск поражения электрическим током и исключить вероятность возгорания. Короткое замыкание способно привести к серьезным повреждениям оборудования и создать угрозу для жизни человека. Поэтому именно защитные элементы занимают значительную часть модульного пространства шкафа.

Не менее важную роль играет управляющее оборудование. Оно позволяет автоматически контролировать работу потребителей электроэнергии. К таким решениям относятся устройства для временного включения и отключения нагрузки, системы управления наружным освещением по уровню освещенности, а также модули регулирования параметров тока. Автоматизация процессов повышает энергоэффективность и удобство эксплуатации.

Все перечисленные функции реализуются с помощью различных модулей, установленных в распределительном шкафу. От их надежности, точности и соответствия техническим требованиям зависит стабильность всей системы электроснабжения. Именно поэтому при выборе модульного оборудования необходимо внимательно анализировать его характеристики и рабочие параметры.

В ассортименте компании Эиком представлены решения ведущих мировых производителей, зарекомендовавших себя в сфере электротехнического оборудования. Модульное оборудование - виды и применение

Под модульным оборудованием понимаются устройства стандартного форм-фактора, выполненные в виде унифицированных блоков. Они предназначены для монтажа на DIN-рейку и выполняют конкретные функции в электрической системе. Единые габаритные размеры позволяют комбинировать решения разных брендов в рамках одного распределительного шкафа.

Стандартизация формата дает важное преимущество: оборудование различных производителей совместимо между собой и может устанавливаться в единую систему без сложной доработки конструкции. Кроме того, модульная архитектура обеспечивает быстрый монтаж и демонтаж. При необходимости модернизации или замены отдельного элемента нет необходимости разбирать весь шкаф — достаточно извлечь конкретный модуль.

В каталоге компании Эиком представлены решения таких производителей, как Eaton, Siemens, Schneider, Hager и Legrand. Многолетний опыт разработки и совершенствования модульных устройств позволил этим компаниям занять лидирующие позиции на мировом рынке электротехнического оборудования.

Дифференциальные выключатели

Дифференциальные выключатели относятся к числу обязательных элементов современного распределительного шкафа. Их принцип действия основан на отключении питания при обнаружении дифференциального тока — то есть разницы между токами в фазном и нулевом проводниках. Такая ситуация возникает, например, при повреждении изоляции и появлении напряжения на металлическом корпусе оборудования.

Подобное повреждение может привести к поражению электрическим током или возгоранию. Дифференциальный выключатель фиксирует отклонение параметров и мгновенно размыкает цепь, предотвращая опасные последствия.

Примером является устройство компании Legrand с обозначением P 312 B10-30-AC DX.

Модель рассчитана на работу в сети переменного тока напряжением 230 В. Номинальный ток составляет 10 А, номинальный дифференциальный ток — 30 мА. Допустимый импульсный ток достигает 250 А без повреждения устройства. Механический ресурс рассчитан примерно на 20 000 циклов, электрический — на 10 000 рабочих операций. Предельная отключающая способность при коротком замыкании составляет до 6000 А. Высокое качество исполнения и надежность конструкции делают продукцию Legrand востребованной в профессиональных установках.

Автоматические выключатели

Автоматические выключатели предназначены для защиты электрической установки от перегрузок и коротких замыканий. При превышении допустимого значения тока устройство автоматически отключает питание, предотвращая повреждение проводки и подключенного оборудования.

Основные параметры таких устройств включают количество полюсов, число токопроводящих путей и номинальный ток. Важнейшей характеристикой является времятоковая кривая, определяющая зависимость времени срабатывания от величины тока. Именно этот параметр позволяет корректно подобрать автоматический выключатель в зависимости от типа нагрузки и особенностей конкретной установки.

Компания Eaton Electric в обширном ассортименте модульной аппаратуры предлагает автоматический выключатель CLS6-B10/3 — надежное трехполюсное устройство, рассчитанное на номинальный ток 10А. Данная модель предназначена для эффективной защиты электрических цепей от перегрузок и токов короткого замыкания, обеспечивая стабильную и безопасную эксплуатацию бытовых и коммерческих электроустановок.

Механический ресурс выключателя достигает 8000 циклов включения и отключения, что гарантирует длительный срок службы даже при интенсивной эксплуатации. Повышенная отключающая способность позволяет устройству безопасно работать при токах короткого замыкания до 6000А, что особенно важно для современных распределительных систем с высокой плотностью нагрузки.

Автоматические выключатели серии CLS6 оснащены оптическим индикатором состояния. Зеленая или красная индикация позволяет визуально определить текущее положение контактов без необходимости дополнительной диагностики. Это повышает удобство обслуживания и снижает вероятность ошибок при проведении монтажных или сервисных работ.

Согласно технической документации производителя, модель CLS6-B10/3 имеет времятоковую характеристику типа B. Это означает, что мгновенное электромагнитное расцепление происходит при превышении номинального тока в 3-5 раз. Подобная характеристика делает устройство оптимальным решением для защиты розеточных линий и осветительных контуров в жилых и административных зданиях, где отсутствуют значительные пусковые токи.

Высокое качество сборки, надежная контактная система и соответствие международным стандартам делают автоматические выключатели Eaton востребованными среди профессиональных электромонтажников и проектировщиков распределительных систем.

Моторные выключатели (термики)

Моторные выключатели, часто называемые термическими или термомагнитными расцепителями, предназначены для комплексной защиты электрических двигателей. Они широко применяются в производственных цехах, мастерских и на промышленных объектах, где используются электродвигатели различной мощности. Основная задача устройства — оперативное отключение питания при коротком замыкании, перегрузке или пропадании одной из фаз.

Использование моторного выключателя обеспечивает не только защиту оборудования, но и безопасный запуск и удобное управление приводом. Благодаря встроенным механизмам регулировки возможно точное соответствие параметров защиты характеристикам конкретного двигателя.

Одним из признанных производителей модульного оборудования является Hager. Примером продуманного решения выступает модель MM506N, выполненная в компактном эргономичном корпусе.

Двухпозиционный поворотный рычаг обеспечивает интуитивное управление режимами включения и отключения.

На лицевой панели предусмотрена регулировочная ручка настройки теплового расцепителя с градуировкой в амперах. Диапазон установки составляет 1-1,6А, что позволяет адаптировать защиту под конкретные параметры двигателя. Максимально допустимая мощность подключаемого электродвигателя достигает 0,55кВт. Конструкция устройства отличается аккуратным исполнением, а процесс подключения и дальнейшей эксплуатации не вызывает сложностей даже у специалистов с базовым опытом.

Ограничители перенапряжения

Ограничители перенапряжения являются ключевым элементом системы электробезопасности, предназначенным для защиты подключенного оборудования от импульсных скачков напряжения. В быту такие устройства часто называют молниезащитными модулями. Их основная функция — ограничение избыточного напряжения и приведение его к безопасному уровню, допустимому для потребителей.

Импульсные перенапряжения могут возникать вследствие грозовых разрядов или коммутационных процессов в сети. Современная электроника отличается высокой чувствительностью к подобным воздействиям, поэтому даже кратковременные скачки способны вывести оборудование из строя. Установка ограничителя позволяет минимизировать риск повреждения дорогостоящей техники.

В ассортименте компании Schneider Electric представлен эффективный ограничитель перенапряжения A9L08400. Это четырехполюсное устройство типа 2+3, предназначенное для защиты от средних и малых импульсных перенапряжений. Модель оптимально подходит для установки в распределительных щитах жилых и офисных зданий.

Допустимый импульсный ток устройства составляет 8кА, а максимальная рабочая температура достигает 60°C. Высокая надежность, соответствие строгим стандартам качества и длительный срок службы делают продукцию Schneider Electric одним из лидеров на рынке модульной автоматики.

Изолирующие разъединители

Изолирующие разъединители применяются для безопасного отключения питания в промышленных шкафах управления и распределительных устройствах. Чаще всего они монтируются непосредственно на корпус шкафа, что позволяет производить отключение без открытия дверцы. Такое решение повышает уровень безопасности обслуживающего персонала.

Учитывая эксплуатацию в сложных условиях — повышенную влажность, запыленность или механические воздействия — разъединители выполняются в высоких классах защиты и располагаются в зоне прямой видимости оператора. Это особенно важно при аварийных ситуациях, когда требуется быстрое и четкое отключение питания.

Компания Siemens предлагает широкий выбор модульной автоматики, включая разъединитель 3LD2022-0TK11. Устройство имеет степень защиты IP65, что позволяет использовать его в тяжелых производственных условиях. Максимальная коммутируемая мощность достигает 7,5кВт, а номинальный ток составляет 16А.

Модель оснащена удобной рукояткой с четкой индикацией положений 0/1. Компактные габариты 49х49мм позволяют интегрировать разъединитель в различные типы шкафов управления. Применение качественных материалов и продуманная конструкция обеспечивают стабильную и долговечную работу даже при интенсивной эксплуатации.

В заключении

Ассортимент модульного оборудования, представленный в каталоге Эиком, охватывает широкий спектр задач — от защиты бытовых электрических цепей до обеспечения безопасности сложных промышленных систем. Автоматические выключатели, моторные защитные устройства, ограничители перенапряжения и изолирующие разъединители формируют комплексную систему электрозащиты, отвечающую современным требованиям надежности и безопасности.

Представленные модели являются лишь частью доступного предложения. Гибкость подбора, разнообразие технических параметров и высокая репутация производителей позволяют подобрать оптимальное решение для любых условий эксплуатации — от квартиры или частного дома до производственного предприятия или офисного комплекса.
