Italtronic: корпуса для DIN-рейки, панелей и электроники

Универсальный корпус позволяет превратить электронную схему в готовое устройство без разработки собственного пластикового корпуса. Такие решения востребованы при создании прототипов, малых серий и специализированного оборудования, особенно если производителю не требуется организовывать собственное литье пластмасс. Стандартизированные размеры также упрощают установку устройств в распределительные щиты и шкафы управления.

В ассортименте Эиком представлены универсальные и специализированные корпуса Italtronic — итальянского производителя, ориентированного на решения для промышленной электроники, автоматизации, электрических установок и встраиваемых систем. Линейка включает корпуса для DIN-рейки, панельного монтажа, одноплатных компьютеров, датчиков и заливки электронных схем. Для продукции характерны модульная конструкция, точность изготовления и применение материалов с высокой огнестойкостью.

Содержание

• Серия Modulbox
• Серия Railbox
• Railbox XT
• Специализированные корпуса Italtronic
• Панельные и заливные корпуса
• Аксессуары

Серия Modulbox

Modulbox One и XT/XTS разработаны для монтажа на DIN-рейку EN 60715 и установки в распределительных щитах. Конструкция предусматривает доступ к передней части корпуса, поэтому устройство можно обслуживать непосредственно после установки. Варианты XTS Compact имеют более плоский профиль и фронтальную панель, что удобно для оборудования промышленной автоматизации.

Отдельного внимания заслуживает исполнение XTS DD — Double Deck. В нем соединительные блоки размещаются на двух уровнях. В корпусе шириной два модуля можно разместить до 24 выводов с шагом 5 мм, что подходит для компактных ПЛК и другой электроники с большим количеством подключений.

Modulbox позволяет разместить электронную схему непосредственно в стандартном распределительном щите, сохраняя компактность устройства и удобство подключения.

Для корпусов применяются светло-серые пластики с классом огнестойкости UL94-V0: PC/ABC используется в сериях XT и XTS, а PPO — в One и XTS Compact. Ширина моделей составляет от 1 до 12 модулей, поэтому линейка подходит как для небольших контроллеров, так и для более сложных схем с трансформаторами или электромагнитными реле.

• Монтаж : установка непосредственно на DIN-рейку EN 60715.
• Материалы : PC/ABC или PPO с огнестойкостью UL94-V0.
• Ширина : от 1 до 12 модулей.
• Дополнения : передние панели, заглушки, маски и прозрачные фильтры.

Для отдельных исполнений предусмотрены вентиляционные отверстия. Это особенно полезно для схем, выделяющих заметное количество тепла, например преобразователей. Прозрачные элементы позволяют одновременно защитить внутреннюю часть корпуса и сохранить видимость светодиодных индикаторов.

Серия Railbox

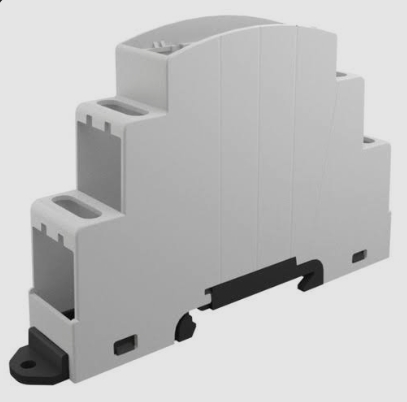

Railbox предназначены для компактных промышленных устройств, устанавливаемых на DIN-рейку. Серия включает корпуса шириной 17,5, 22,5, 35, 37,5 и 45 мм. Высота составляет 101 мм, а глубина — примерно от 80 до 120 мм. Конструкция собирается без винтов, что сокращает время монтажа.

В зависимости от задачи доступны исполнения Compact, Multilevel, Vertical и Closed. Compact рассчитаны на минимальные габариты, Vertical подходят для установки в неглубоких шкафах, а Multilevel позволяют размещать печатные платы и клеммные блоки на нескольких уровнях.

Главное преимущество Railbox — возможность подобрать конфигурацию корпуса под плотность монтажа, ориентацию устройства и способ размещения электронной схемы.

Исполнение Closed имеет съемные передние панели. Корпус можно механически обработать для установки нестандартных компонентов либо сохранить закрытым и подключить устройство через разъем TBUS. Корпуса выпускаются в сером и зеленом цветах.

Railbox XT

Railbox XT развивает конструкцию серии Vertical и ориентирован на промышленное оборудование и устройства Smart Home. Производитель переработал корпус, сделав его модульным и более удобным для быстрого монтажа. Также была изменена конструкция DIN-зажимов.

Внутренние дистанционные элементы позволяют изменять ширину корпуса. Комплекты Railbox XT представлены в вариантах от 24,6 до 54 мм и доступны в светло-сером, темно-сером и зеленом цветах.

Для разработчиков оборудования особенно важна обратная совместимость: печатные платы, рассчитанные на старые корпуса Railbox Vertical, можно использовать в корпусах поколения XT.

Такой подход позволяет обновлять корпусную часть устройства без полной переработки уже разработанной электронной начинки. Это удобно при модернизации серийного оборудования и переходе на новое поколение корпусов.

Специализированные корпуса Italtronic

Помимо DIN-корпусов, Italtronic выпускает решения для электрических установок, встраиваемых компьютеров, систем HVAC, охранного оборудования и датчиков. Отдельные серии рассчитаны на дальнейшую механическую обработку, другие сразу адаптированы под конкретные электронные платформы.

Серия CBOX включает исполнения Euro и Int. Это компактные коробки для распределения питающих и управляющих проводов. Их высота не превышает 87 мм, глубина — 30 мм. Предусмотрены варианты для накладного и встраиваемого монтажа. Прозрачные исполнения позволяют визуально контролировать расположенные внутри соединения.

Для одноплатных компьютеров Italtronic выпускает корпуса под Raspberry Pi, Arduino, Odroid и BeagleBone. Они рассчитаны на установку устройств на DIN-рейку и могут использоваться в качестве контроллеров или узлов сбора данных. Благодаря предусмотренным отверстиям и разъемам подключение, включая Ethernet, не требует дополнительной обработки корпуса.

• Встраиваемые системы : корпуса для Raspberry Pi, Arduino, Odroid и BeagleBone.
• HVAC и охрана : серии Thermo и Eyebox Simple.
• Датчики : пространство для PCB, сенсоров, зуммеров и динамиков.

Thermo выпускаются размерами 80×80 и 120×80 мм, а Eyebox Simple предназначены для настенного монтажа. В зависимости от исполнения предусмотрены места для батарей, органов управления и дисплеев. В задней стенке можно использовать заводскую перфорацию для вывода питающих и сигнальных проводов. Вентиляционные щели отдельных моделей подходят для размещения датчиков температуры и качества воздуха.

Панельные и заливные корпуса

Панельные корпуса Incabox One, XT и XTS соответствуют IEC 61554 и рассчитаны на промышленное оборудование с дисплеями, кнопками и другими элементами интерфейса. Передняя рамка фиксируется защелками, а PCB устанавливается внутри направляющих. В некоторых моделях предусмотрена замена платы с фронтальной стороны.

Глубина корпусов составляет от 50 до 200 мм. Конструкция допускает сборку и монтаж без инструмента. Такой формат подходит для контроллеров, операторских панелей, измерительной аппаратуры и других устройств автоматизации, которым требуется удобный доступ к интерфейсу и внутренней электронике.

Заливные корпуса используются для герметизации схем эпоксидной смолой или другим изолирующим составом. Они особенно актуальны для высоковольтных устройств, где необходимо снизить риск электрического пробоя, а также для защиты компонентов от влаги и пыли.

Корпуса этого типа изготовлены из черного ABS и выпускаются в шести размерах. Поэтому их можно применять как для компактных источников питания, так и для печатных плат большей площади.

Аксессуары

Для корпусов Italtronic предусмотрен широкий набор дополнительных элементов. Они позволяют адаптировать готовое решение под конкретную схему и условия монтажа. Для Incabox доступны рамки с прозрачными открывающимися заслонками, защищающими дисплеи и переключатели от пыли и брызг. Также применяются задние панели с силовыми и сигнальными разъемами.

Для других серий доступны фильтры, заглушки, разъемы и монтажные элементы. Использование штатных аксессуаров избавляет от необходимости самостоятельно дорабатывать корпус и упрощает сборку готового устройства.

Таким образом, линейка Italtronic охватывает практически весь путь от прототипа и компактного контроллера до промышленного оборудования, устанавливаемого в шкафу управления. Модульные корпуса для DIN-рейки, решения для одноплатных компьютеров, панельные и заливные исполнения позволяют подобрать конструкцию с учетом размеров платы, способа монтажа, интерфейсов и условий эксплуатации. Дополнительные аксессуары дополняют эти возможности и упрощают сборку готовых устройств.
