Кабели для зарядки электромобилей: стандарты и особенности

Активное развитие рынка электромобилей приводит к росту спроса на специализированную инфраструктуру для зарядки. Помимо аккумуляторов и зарядных станций, важнейшую роль играют кабели, через которые передается энергия от источника питания к автомобилю. Именно от качества кабеля и его технических характеристик зависят скорость восполнения заряда, безопасность эксплуатации и надежность всей системы в долгосрочной перспективе.

На первый взгляд кабель для зарядки электромобиля мало отличается от привычных силовых шнуров, используемых в бытовой технике или офисном оборудовании. Однако в действительности требования к таким изделиям значительно выше. Кабель должен выдерживать высокие токовые нагрузки, которые могут достигать нескольких десятков ампер, а также сохранять работоспособность при постоянных механических воздействиях. Ежедневное сгибание, давление колес, воздействие влаги, ультрафиолета, низких температур, масел и пыли требуют применения специальных материалов и усиленной конструкции.

Именно поэтому кабели для зарядки ЭМ разрабатываются в соответствии с жесткими международными нормами. Для их производства используются многослойные изоляционные материалы, экранирование и усиленные токопроводящие жилы, существенно отличающиеся от решений, применяемых в обычной электронике или бытовых устройствах.

Способы зарядки и влияние режима работы на выбор кабеля

Подбор кабеля напрямую зависит от используемого способа зарядки электромобиля. Каждый режим предъявляет собственные требования к конструкции, допустимым токам и системе защиты.

• Зарядка от бытовой розетки переменного тока (AC) — наиболее доступный и распространенный вариант для домашнего использования. Подключение осуществляется к стандартной сети 230 В. В подобных системах кабель комплектуется специальным управляющим модулем IC-CPD, отвечающим за обмен данными с автомобилем и контроль силы тока. Обычно мощность зарядки в таком режиме составляет от 2,3 до 3,7 кВт, поэтому процесс восполнения заряда занимает достаточно много времени.
• Зарядка через Wallbox — более производительное решение, рассчитанное на однофазную или трехфазную сеть. Такие станции позволяют получать мощность в диапазоне от 11 до 22 кВт. Для подобных систем применяются более технологичные кабели с улучшенной теплоизоляцией и встроенными элементами температурной защиты. Во многих случаях кабель интегрирован непосредственно в зарядную станцию и оснащается заранее установленным разъемом нужного стандарта.
• Быстрая зарядка постоянным током (DC fast charging) — используется на общественных высокомощных станциях. Такой способ позволяет восполнить до 80% емкости аккумулятора примерно за 20–30 минут. Ток в подобных системах может достигать 200–500 А, а мощность превышает 150–350 кВт при напряжении свыше 800 В. Кабели для DC-станций имеют сложную многослойную конструкцию, усиленную изоляцию и нередко оснащаются системой жидкостного либо воздушного охлаждения. Дополнительно используются температурные датчики и электронные системы контроля безопасности. Подобные решения относятся к промышленному уровню и практически не применяются в бытовых условиях.

Стандарты разъемов и совместимость кабелей для ЭМ

Сфера электромобильности продолжает развиваться, однако единый мировой стандарт зарядки до сих пор отсутствует. В разных странах и регионах используются собственные типы разъемов и протоколы подключения.

Для зарядки переменным током сегодня наиболее распространены следующие варианты:

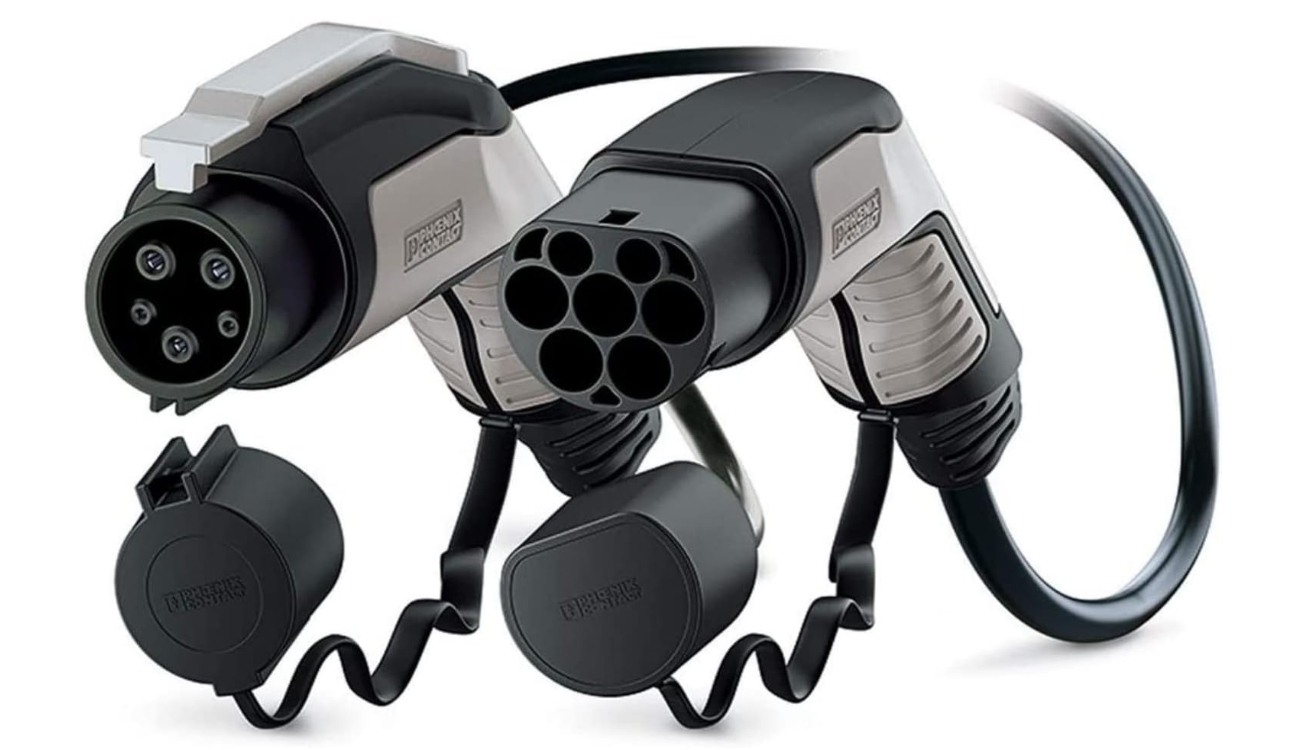

• Тип 1 — стандарт, популярный в США и Японии. Разъем имеет 5 контактов и рассчитан на однофазную зарядку мощностью от 3,5 до 7,2 кВт.
• Тип 2 — основной европейский стандарт AC-зарядки. Конструкция с 7 контактами поддерживает как однофазное, так и трехфазное подключение. Максимальная мощность достигает 22 кВт. Именно такой формат используется в большинстве современных электромобилей, представленных на европейском рынке.

Для зарядки постоянным током используются другие типы соединений:

• CCS (Combined Charging System) — один из самых распространенных стандартов быстрой DC-зарядки в Европе и Северной Америке. Конструкция основана на разъеме Тип 2 с дополнительными силовыми контактами. Стандарт активно применяется в сетях HPC (High Power Charging) и способен обеспечивать мощность до 360 кВт. Кроме передачи энергии, CCS поддерживает обмен данными между автомобилем и станцией по протоколам CAN и Ethernet, что позволяет системе в реальном времени контролировать параметры зарядки и обеспечивать высокий уровень безопасности.
• CHAdeMO — японский стандарт, который устанавливался на многие ранние модели Nissan и Mitsubishi. Максимальная мощность зарядки достигает 62,5 кВт. Одной из особенностей CHAdeMO считается поддержка двусторонней передачи энергии, благодаря чему автомобиль способен возвращать накопленное электричество обратно в сеть.
• Tesla Supercharger — фирменная технология компании Tesla. В США применяется разъем NACS (North American Charging Standard), а в европейских странах используется совместимость с CCS. Система поддерживает как медленную, так и высокоскоростную зарядку.
• GB/T — китайский стандарт, используемый большинством производителей электромобилей из КНР. Существует отдельная версия для AC- и DC-зарядки. Разъем поддерживает мощность от 3,3 кВт при зарядке переменным током и до 200 кВт при использовании постоянного тока. Такой формат применяется как в домашних системах, так и на общественных станциях. Стандарт используют многие китайские производители, включая BYD и NIO.

Совместимость кабелей и разъемов остается одним из ключевых вопросов при эксплуатации электромобилей. Именно поэтому все большую популярность получают различные переходники и адаптеры. Теоретически существуют решения формата CHAdeMO–CCS или Тип 1–Тип 2, позволяющие подключать автомобиль к зарядным устройствам других стандартов. Однако на практике ограничения связаны не только с конструкцией разъемов, но и с особенностями протоколов связи между станцией и автомобилем, а также требованиями безопасности.

По этой причине специалисты компании Эиком рекомендуют использовать адаптеры только в исключительных ситуациях, а для повседневной эксплуатации подбирать оборудование, полностью совместимое с конкретным стандартом зарядки.

Выбор характеристик кабеля для зарядки ЭМ – мощность, сечение и длина

Одним из основных параметров при подборе кабеля для зарядки электромобиля считается допустимая мощность передачи энергии. Этот показатель напрямую связан с сечением токопроводящих жил, поскольку именно оно определяет способность кабеля безопасно выдерживать длительные нагрузки без перегрева.

В бытовых системах зарядки чаще всего используются решения с током 16 А и 32 А. В первом случае мощность обычно составляет около 3,7 кВт, а во втором может достигать диапазона от 7,4 до 22 кВт в зависимости от типа подключения и характеристик сети. Для стабильной и безопасной работы необходимо правильно подбирать толщину проводника. На практике для нагрузки 16 А применяют жилы сечением 2,5 мм2, для 32 А — около 6 мм2, а при токах 63 А используются кабели сечением от 16 мм² и выше.

Не менее значимым фактором остается длина кабеля. Слишком длинный провод увеличивает потери напряжения, что негативно влияет на скорость и эффективность зарядки. Например, при использовании кабеля длиной около 10 метров и токе 32 А потери могут достигать нескольких процентов. В результате повышается нагрев системы и увеличивается время восполнения заряда аккумулятора.

Поэтому специалисты компании Эиком рекомендуют использовать кабели длиной порядка 5–7 метров. Если же требуется большая дистанция между автомобилем и станцией, следует выбирать модели с увеличенным сечением жилы. Такой подход позволяет компенсировать потери и сохранить стабильные параметры зарядки.

Кабели для электромобилей рассчитаны на эксплуатацию в гораздо более сложных условиях, чем стандартная электропроводка. Они регулярно подвергаются воздействию влаги, ультрафиолета, дорожной химии, низких температур, масел и постоянных механических нагрузок. Именно поэтому качественные изделия должны иметь степень защиты не ниже IP44, а для общественных зарядных станций предпочтительны решения уровня IP54 и выше.

Дополнительно на рынке представлены спиральные кабели, которые удобны в эксплуатации благодаря способности автоматически сокращаться после использования. Это снижает вероятность запутывания и загрязнения, однако такие модели сильнее нагреваются при высоких токовых нагрузках, что необходимо учитывать при интенсивной эксплуатации.

Безопасность зарядки ЭМ – нормы, сертификация и правила эксплуатации

Процесс зарядки электромобиля требует строгого соблюдения международных требований безопасности.

Основой для производителей кабелей и зарядной инфраструктуры служат несколько ключевых стандартов:

• IEC 61851 — определяет общие требования к системам зарядки электромобилей;
• IEC 62196 — регламентирует конструкцию разъемов и их технические параметры;
• EN 50620 — устанавливает требования к кабелям, включая механическую прочность, устойчивость к внешним воздействиям и погодным условиям.

Для подтверждения надежности оборудования производители стремятся проходить независимую сертификацию TÜV, VDE и UL. Наличие подобных сертификатов свидетельствует о том, что кабель успешно прошел испытания на электрическую безопасность, качество изоляции, устойчивость к перегреву и механическим повреждениям. Кроме того, обязательным требованием для продукции европейского рынка является маркировка CE.

Современные системы зарядки оснащаются дополнительными средствами защиты. Важную роль играют устройства защитного отключения типа B или A-EV, способные выявлять утечки постоянного тока. Также многие кабели оборудуются температурными датчиками и электронными модулями контроля. При обнаружении перегрева система автоматически снижает мощность или полностью прекращает зарядку, предотвращая риск повреждения оборудования, возгорания или поражения электрическим током.

Мобильные и стационарные кабели для зарядки ЭМ

Мобильные кабели EVSE, в которых блок управления встроен непосредственно в провод, считаются удобным решением для поездок и временного подключения. Они позволяют заряжать электромобиль практически от любой подходящей розетки, что особенно актуально в путешествиях или при отсутствии полноценной инфраструктуры.

Однако подобные устройства имеют ограничения по мощности и скорости зарядки, поэтому чаще используются как резервный вариант, а не как постоянное решение для ежедневной эксплуатации.

Более надежным и удобным вариантом считаются стационарные системы, интегрированные с зарядными станциями Wallbox. Такие решения обеспечивают стабильную работу, повышенный уровень безопасности и более продолжительный срок службы оборудования.

Большинство производителей предлагает wallbox уже с подключенным кабелем, однако существуют и модели с отдельной розеткой, к которой пользователь самостоятельно подключает нужный кабель. Выбор между этими вариантами зависит от особенностей монтажа, доступного пространства и личных предпочтений владельца электромобиля. Для удобства эксплуатации дополнительно применяются настенные держатели, кабельные катушки и специальные стойки для хранения проводов.

Обзор рынка – кабели и зарядные решения для ЭМ от Эиком

В ассортименте компании Эиком представлен широкий выбор кабелей и оборудования для зарядки электромобилей от известных производителей, продукция которых соответствует международным требованиям безопасности и имеет сертификаты TÜV и VDE.

Пользователям доступны кабели длиной от 0,3 до 15,5 метра для однофазных и трехфазных систем зарядки. В зависимости от модели используются разъемы CCS, Тип 1, Тип 2 или GB/T. Поддерживаемая мощность может варьироваться от 1,8 до 150 кВт, что позволяет подобрать решение как для домашнего использования, так и для общественных станций высокой мощности.

На рынке также присутствует большое количество бюджетных аналогов, однако подобная продукция нередко поставляется без подтвержденной сертификации. Использование некачественных кабелей может привести к перегреву, повреждению аккумулятора, короткому замыканию или поражению пользователя электрическим током. Именно поэтому при выборе оборудования важно учитывать не только стоимость, но и уровень безопасности, надежность конструкции и репутацию производителя.

Итог

Кабель для зарядки электромобиля является одним из ключевых элементов всей зарядной инфраструктуры. От его качества, технических характеристик и соответствия стандартам напрямую зависят безопасность пользователя, скорость зарядки и стабильность работы оборудования.

При выборе подходящего решения необходимо учитывать тип разъема, поддерживаемую мощность, длину кабеля, сечение проводников и условия эксплуатации. Особенно важно обращать внимание на наличие международных сертификатов и соответствие требованиям IEC и EN.

Развитие электромобильности стимулирует постоянное совершенствование зарядных технологий. Современные кабели становятся более устойчивыми к нагрузкам, получают интеллектуальные системы контроля и лучше адаптируются к высоким мощностям зарядки. На европейском рынке основными стандартами остаются Тип 2 и CCS, в то время как CHAdeMO постепенно уступает позиции, а Tesla продолжает развивать собственную экосистему NACS.

Независимо от используемого стандарта, качественный кабель для зарядки ЭМ следует рассматривать как долгосрочную инвестицию в безопасность, надежность и эффективную эксплуатацию электромобиля.
