Как подобрать кабели и кабельные цепи для подвижных механизмов

В промышленной автоматизации кабели нередко работают в условиях постоянного перемещения: вместе с роботизированными манипуляторами, порталами станков, подъемными механизмами, поворотными головками и сервоприводами. Для таких задач недостаточно обычного проводника. Кабель должен выдерживать многократные изгибы, механические нагрузки, вибрации, воздействие масел и температурных перепадов. Правильную укладку и защиту кабельных трасс обеспечивают цепные направляющие.

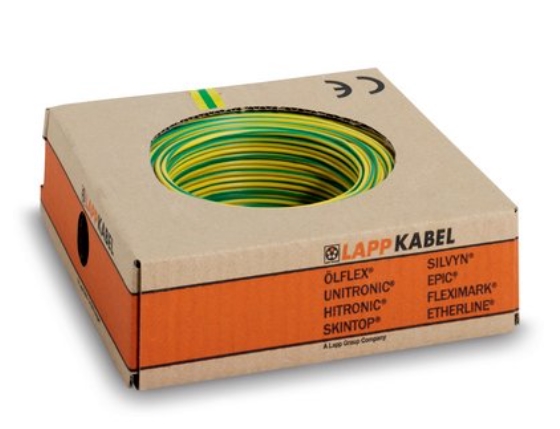

В ассортименте Эиком представлены решения для подвижных систем: гибкие промышленные кабели LAPP и цепные направляющие Brevetti Stendalto. Такое сочетание позволяет создавать надежные соединения для оборудования, где проводка должна работать в непрерывном или периодическом движении.

Содержание

• Кабели для подвижных промышленных систем
• Серии ÖLFLEX® для кабельных цепей
• Кабели UNITRONIC® и ETHERLINE® для передачи данных
• Готовые кабели для датчиков и сервоприводов
• Цепные направляющие Brevetti Stendalto
• Серии LIGHT, MEDIUM и Protection

Кабели для подвижных промышленных систем

Цепная направляющая удерживает кабели в заданном положении во время движения и помогает защитить их от истирания, перегибов и внешних механических воздействий. Такие конструкции могут работать в направляющих каналах или использоваться в самонесущих системах, что дает конструкторам больше свободы при проектировании оборудования.

Надежность подвижной кабельной системы определяется не только конструкцией направляющей, но и правильным подбором кабеля для конкретного числа циклов, нагрузки и условий эксплуатации.

Однако сама по себе направляющая не решает всех задач. Уложенные в нее провода должны иметь подходящую гибкость, устойчивость к циклическим деформациям и достаточную прочность оболочки. При выборе также учитывают скорость и ускорение механизма, радиус изгиба, длину перемещения, температуру, наличие масел, химических веществ и электромагнитных помех.

• Гибкость кабеля : необходима для стабильной работы при постоянных изгибах.
• Стойкость оболочки : важна при контакте с маслами, химикатами, влагой и абразивными частицами.
• Экранирование : помогает уменьшить влияние электромагнитных помех на сигнальные линии.
• Радиус изгиба : должен соответствовать характеристикам кабеля и геометрии цепной направляющей.

Серии ÖLFLEX® для кабельных цепей

Кабели ÖLFLEX® применяются преимущественно в цепях управления и питания. Они используются в машиностроении, энергетике, робототехнике, пищевой, химической и медицинской промышленности. В зависимости от исполнения проводники могут быть рассчитаны на работу в динамичных системах, в том числе внутри кабельных цепей.

В маркировке продукции встречаются дополнительные буквенные обозначения. Например, символ P обычно указывает на полиуретановую оболочку PUR, F — на повышенную гибкость, а C — на наличие экрана из медной оплетки. Кабели в оболочке PUR отличаются высокой износостойкостью, устойчивостью к маслам и многим химическим соединениям, а также сохраняют эксплуатационные свойства в широком температурном диапазоне.

• ÖLFLEX® CHAIN : кабели, специально разработанные для использования в цепных направляющих; подходят для управляющих и силовых цепей с рабочим напряжением до 1 кВ.
• ÖLFLEX® FD : гибкие решения для динамичных систем, доступные в исполнениях с устойчивостью к ультрафиолету, маслам, истиранию и химическим воздействиям.
• ÖLFLEX® SERVO FD 796 : кабели для сервоприводов, шаговых двигателей и исполнительных механизмов; отдельные варианты объединяют питание и управляющие сигналы.
• ÖLFLEX® PETRO FD 865 CP : серия для сложных условий, включая морские и нефтегазовые применения, где требуется стойкость к буровым растворам и высокий уровень защиты от помех.
• ÖLFLEX® ROBUST FD : кабели с оболочкой из термопластичного эластомера TPE для агрессивных производственных сред.

Особого внимания заслуживают решения для сервотехники. Кабели ÖLFLEX® SERVO FD 796 могут применяться с приводами, актуаторами и шаговыми двигателями, работая при напряжениях 600 В и 1000 В. В линейке предусмотрены гибридные варианты, объединяющие силовые жилы и линии управления в одной конструкции. Такое решение упрощает прокладку трассы и сокращает количество отдельных кабелей в направляющей.

Для подвижных силовых и управляющих линий важно выбирать кабели, рассчитанные именно на непрерывный изгиб: внешне похожий стандартный провод может не выдержать требуемого ресурса.

Серия ÖLFLEX® ROBUST FD подходит для оборудования, эксплуатируемого на открытом воздухе, в автомойках, на пищевых производствах, очистных сооружениях, в химической промышленности и других сложных средах. Кабели сохраняют гибкость при низких температурах и устойчивы к воздействию влаги, моющих средств и агрессивных веществ.

Кабели UNITRONIC® и ETHERLINE® для передачи данных

Для передачи цифровых сигналов в автоматизированных комплексах используются кабели UNITRONIC®. Они подходят для систем управления, датчиков, сетей Profibus и других низкочастотных линий связи. Такие кабели рассчитаны на применение в оборудовании с движущимися частями и могут поставляться в экранированных либо неэкранированных версиях.

Экранирование из луженой медной оплетки особенно востребовано рядом с электродвигателями, катушками, преобразователями частоты и другими источниками электромагнитных помех. Один многожильный кабель может объединять сигналы нескольких датчиков или исполнительных устройств, сокращая объем проводки в машине.

В системах автоматизации кабель должен не только передавать сигнал, но и сохранять его стабильность при движении, вибрациях и близости силового оборудования.

Серия ETHERLINE® предназначена для промышленных сетей Ethernet и Profinet. Такие кабели востребованы в системах, где требуется обмен данными в реальном времени между контроллерами, приводами, датчиками и сетевыми устройствами. Отдельные исполнения соответствуют категории 6A и поддерживают передачу данных со скоростью до 10 Гбит/с.

Конструкция ETHERLINE® предусматривает витые пары, экранирование и прочную внешнюю оболочку из PUR или PVC. Для подвижных приложений следует выбирать модели, которые допускают механическое перемещение и рассчитаны на эксплуатацию в кабельных цепях. Дополнительным преимуществом могут быть устойчивость к УФ-излучению, химическим веществам и температуре до 80 °C.

Готовые кабели для датчиков и сервоприводов

Монтаж подвижных систем можно ускорить с помощью готовых кабелей с заводскими разъемами. Они уменьшают объем ручной сборки, помогают сократить время обслуживания и снижают риск ошибок при подключении. Подобные решения применяются для датчиков, клапанов, сервоприводов и других компонентов промышленной автоматики.

Кабели UNITRONIC SENSOR оснащаются разъемами M8 или M12 и могут иметь от 3 до 8 контактов. С другой стороны обычно расположены подготовленные для подключения жилы. Некоторые исполнения оснащаются светодиодной индикацией состояния датчика. В зависимости от модели степень защиты достигает IP65 или IP67, поэтому такие изделия подходят для условий с пылью, влагой и периодическим воздействием воды.

Предварительно собранные кабели позволяют быстрее вводить оборудование в эксплуатацию и делают сервисное обслуживание подвижных узлов более предсказуемым.

Кабели для управления сервоприводами также выпускаются с готовыми разъемами и совместимы с распространенными стандартами приводной техники Siemens®, Lenze®, Rockwell® и SEW®. Длина готовых изделий может составлять от 2 до 20 м. Они подходят для применения в роботах, манипуляторах, кранах, станках и иных механизмах, где соединение регулярно перемещается вместе с рабочим органом.

Цепные направляющие Brevetti Stendalto

Цепные направляющие Brevetti Stendalto предназначены для организованной укладки проводов в динамичных системах. Их задача заключается в том, чтобы кабели перемещались по контролируемой траектории, не спутывались, не перегибались и не испытывали чрезмерного трения друг о друга или о конструктивные элементы машины.

При подборе направляющей учитывают количество и диаметр размещаемых кабелей, допустимый радиус изгиба, требуемую длину хода, скорость перемещения и особенности окружающей среды. Важную роль играют также аксессуары: крепежные скобы, соединительные штифты, вертикальные и горизонтальные разделители. Они помогают надежно закрепить цепь и отделить силовые линии от сигнальных кабелей.

• Крепежные элементы : фиксируют направляющую на неподвижной и подвижной частях оборудования.
• Разделители : организуют внутреннее пространство и предотвращают взаимное перетирание кабелей.
• Открывающиеся рамки : упрощают укладку, замену и техническое обслуживание проводки.
• Направляющие каналы : используются на протяженных трассах и поддерживают правильное движение цепи.

Серии LIGHT, MEDIUM и Protection

Серия LIGHT ориентирована на сравнительно легкие кабельные системы. Направляющие имеют невысокую массу, а их конструкция обеспечивает безопасную прокладку проводов при радиусе изгиба от 50 до 150 мм. Внешняя высота моделей составляет 38 мм, а ширина варьируется от 57 до 120 мм. В зависимости от исполнения рамки могут открываться с внутренней или внешней стороны радиуса либо быть неоткрывающимися.

Центральный штифт повышает устойчивость конструкции к скручиванию и растяжению. При использовании направляющих каналов цепи LIGHT могут применяться на длинных перемещениях, например в автоматизированных порталах и производственных линиях.

Серия MEDIUM обеспечивает более закрытую защиту кабелей: проводка располагается внутри звеньев и лучше защищена от случайных механических повреждений. В линейке представлены компактные модели с внешней шириной 30 мм и высотой 18 мм, а минимальный радиус изгиба отдельных вариантов составляет 40 мм. Такие решения применяются в CNC-оборудовании, роботизированных комплексах и системах лазерной обработки, где механизм способен ускоряться сразу по нескольким направлениям.

Чем выше динамика оборудования и сложнее производственная среда, тем важнее сочетать подходящую кабельную цепь с проводкой, рассчитанной на заданный радиус изгиба и нагрузку.

Направляющие серии Protection имеют усиленный корпус. Он защищает размещенные внутри кабели не только от ударов и истирания, но и от стружки, брызг обрабатываемых материалов и других загрязнений, характерных для металлообработки. Открывание в таких конструкциях выполняется через крышки звеньев.

Серия Protection выпускается с радиусом изгиба от 75 до 125 мм. Несмотря на усиленную конструкцию, отдельные модели могут работать в самонесущих системах со скоростью до 10 м/с и ускорением до 50 м/с². Это делает их подходящими для оборудования, работающего в интенсивном цикле.

При проектировании подвижной кабельной трассы важно рассматривать направляющую и проводку как единую систему. Кабели LAPP позволяют организовать питание, управление и передачу данных в условиях непрерывного движения, а направляющие Brevetti Stendalto помогают защитить и упорядочить эти линии. Правильный выбор с учетом радиуса изгиба, нагрузки, среды эксплуатации и типа сигнала повышает ресурс оборудования, упрощает обслуживание и снижает вероятность незапланированных простоев.
