Как правильно подключить и настроить датчик сумерек

Наружное освещение используется в разные часы суток в зависимости от времени года. Например, летом в умеренном климате уличные фонари могут включаться примерно в 22:00, тогда как зимой темнеет уже около 15:30. Кроме того, погодные условия также влияют на уровень освещённости. Постоянно отслеживать время заката и рассвета, а также изменение погодных условий вручную довольно неудобно.

В таких ситуациях на помощь приходит датчик сумерек — устройство, которое автоматически реагирует на снижение или повышение уровня освещённости и включает либо отключает осветительные приборы.

Освещение играет важную роль в ощущении безопасности. Одним из факторов, вызывающих тревогу у человека, является темнота. Когда окружающее пространство плохо видно, появляется чувство дискомфорта. Именно поэтому уличное освещение стало важной частью городской инфраструктуры.

Первые системы освещения улиц появились в европейских городах ещё в XV веке. Однако настоящий технологический скачок произошёл после изобретения керосиновой лампы польским фармацевтом Игнацием Лукасевичем. После этого уличные осветительные установки начали активно внедряться в разных странах Европы. Следующим этапом развития стала электрификация, благодаря которой появились электрические фонари.

Сегодня благодаря доступности современных технологий установить освещение можно не только в городах, но и на территории частных домов, предприятий или коммерческих объектов. Это значительно повышает безопасность и удобство эксплуатации территории. Подобные решения и комплектующие для систем освещения можно приобрести у поставщиков электронных компонентов, например в компании Эиком.

Устройство и принцип работы датчика сумерек

Датчик сумерек представляет собой компактное электронное устройство, предназначенное для контроля уровня освещённости окружающей среды. Его основная задача — в режиме реального времени анализировать освещение и автоматически включать или отключать электрическую цепь при достижении заданного уровня света.

Порог срабатывания устройства можно регулировать. Для этого используется настройка чувствительности, которая позволяет определить, при каком уровне освещения должна включаться подсветка. Например, лампы могут загораться только при полной темноте или раньше — в пасмурную погоду или в сумерках.

Конструкция датчика сумерек обычно включает три ключевых элемента:

• Светочувствительный сенсор — чаще всего фоторезистор, представляющий собой небольшой оптоэлектронный компонент с полупроводниковыми дорожками и двумя электродами для подключения к электрической цепи.
• Управляющая схема — может быть реализована на транзисторах или более сложных микроконтроллерах, которые обрабатывают сигнал с датчика.
• Исполнительный элемент — обычно электромагнитное реле, которое включает или отключает питание осветительного прибора.

На рынке также доступны более функциональные модели. Они могут оснащаться дополнительными возможностями, например:

• задержкой срабатывания;
• таймером работы;
• программируемыми режимами включения.

Функция задержки позволяет избежать ложного включения освещения, например при кратковременном освещении датчика автомобильными фарами. Таймер, в свою очередь, позволяет задать интервал времени, в течение которого устройство должно реагировать на изменение освещённости.

Это помогает снизить энергопотребление и исключить работу системы в те часы, когда освещение заведомо не требуется.

Где лучше установить датчик сумерек

Благодаря своей практичности датчики сумерек широко применяются как в частных домах, так и на коммерческих объектах.

Их можно использовать для управления освещением:

• во дворе частного дома;
• в саду или на участке;
• на парковках;
• возле беседок и хозяйственных построек;
• в зоне видеонаблюдения.

Фактически область применения таких устройств практически не ограничена. Однако для корректной работы датчика необходимо учитывать несколько важных условий монтажа.

Прежде всего устройство нельзя устанавливать в местах, где оно будет сильно затенено. Если датчик получает недостаточно естественного света, он может включать освещение раньше необходимого времени.

Также важно следить за чистотой светочувствительного элемента. Попадание грязи, пыли или, например, опавших листьев может нарушить корректную работу устройства.

Ещё один важный момент — избегать установки датчика в зоне прямого воздействия искусственного освещения. Свет от ламп может восприниматься системой как изменение естественного освещения, что приведёт к некорректной работе.

Кроме того, желательно размещать датчик на такой высоте, где он будет защищён от случайных механических повреждений.

Как подключить датчик сумерек

Подключение устройства необходимо выполнять строго в соответствии с инструкцией производителя. Особое внимание следует уделить правилам безопасности при работе с электрическими установками.

Перед началом монтажа обязательно нужно полностью отключить питание — лучше всего сделать это через электрический распределительный щит.

В зависимости от модели датчик может работать от напряжения:

• 230 В
• 12 В

Внутри корпуса расположены клеммы для подключения проводов питания и осветительного прибора.

Обычно используются следующие контакты:

• L — клемма фазного провода (обычно коричневого или чёрного цвета);
• N — клемма нейтрального провода (чаще всего синего или серого), к которой подключается и сеть, и лампа;
• IN — контакт для фазного провода осветительного прибора.

После подключения необходимо тщательно затянуть клеммы и проверить работу устройства.

Для тестирования можно включить питание и наблюдать за реакцией лампы. Если проверка проводится днём, достаточно закрыть датчик рукой или непрозрачным предметом, чтобы имитировать наступление темноты.

В целом установка датчика сумерек не представляет серьёзной сложности. Однако при отсутствии опыта работы с электропроводкой лучше обратиться к квалифицированному электрику.

Настройка датчика сумерек

Главным параметром, который необходимо отрегулировать после установки устройства, является чувствительность.

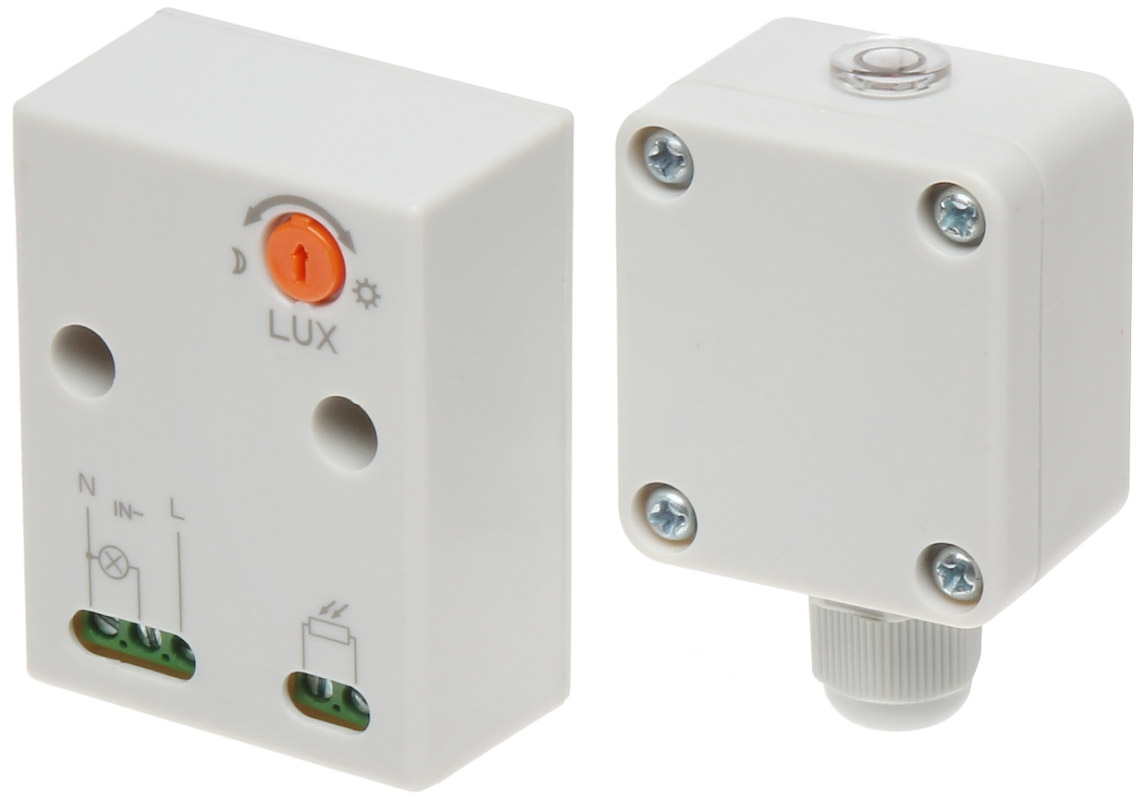

Большинство моделей оснащаются специальным потенциометром, обозначенным как LUX. С его помощью можно установить уровень освещённости, при котором будет происходить включение освещения.

Более сложные модели могут иметь дополнительные функции настройки. Например, датчики с таймером требуют указания временного интервала, в течение которого они будут активны.

Довольно распространённым решением являются комбинированные устройства, сочетающие датчик сумерек и датчик движения.

В таком случае освещение включается только при выполнении двух условий:

• наступление тёмного времени суток;
• обнаружение движения в зоне действия датчика.

В некоторых моделях также можно задать область контроля движения.

Самые современные устройства относятся к категории «умных». Они могут управляться с помощью смартфона или компьютера. Через специальное приложение пользователь получает возможность удалённо настраивать параметры работы устройства по сети Wi-Fi.

Почему датчик сумерек может не работать

Иногда после установки нового устройства возникает ситуация, когда освещение не включается или, наоборот, не выключается. Причин может быть несколько.

В первую очередь следует проверить правильность подключения проводов и соответствие монтажной схемы инструкции. Если подключение выполнено верно, стоит убедиться, что в сети действительно присутствует питание.

Следующим шагом будет проверка уровня чувствительности. Иногда заводская настройка оказывается слишком низкой, поэтому датчик не реагирует на изменение освещённости. Для проверки можно временно установить максимальное значение потенциометра.

Также важно убедиться, что датчик установлен в правильном месте и на него попадает естественный свет.

Если используется более сложная модель устройства, например с удалённым управлением, необходимо проверить настройки подключения к сети и корректность конфигурации системы.

Если после всех проверок устройство всё равно не работает, рекомендуется обратиться к поставщику или производителю оборудования. Именно поэтому важно приобретать такие устройства у надёжных дистрибьюторов, например у компании Эиком, где можно получить консультацию и техническую поддержку.

Вывод

Датчик сумерек — удобное и практичное устройство, которое позволяет автоматически управлять уличным освещением и повышает безопасность территории. Правильно выбранное место установки, корректное подключение и точная настройка чувствительности обеспечивают стабильную и эффективную работу системы. Используя качественные комплектующие от надёжных поставщиков, таких как Эиком, можно создать надёжную и экономичную систему наружного освещения.
