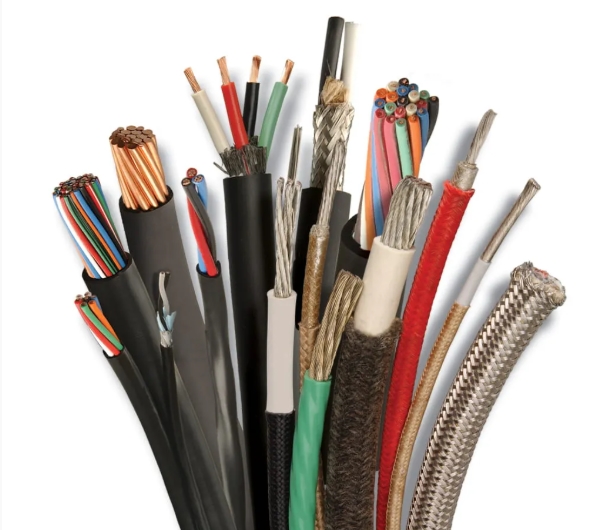

Как выбрать кабели для кабельных цепей в системах автоматизации

В сфере промышленной автоматизации и робототехники надежность оборудования имеет критическое значение. Любая незапланированная остановка машины напрямую приводит к финансовым потерям, поэтому даже на первый взгляд второстепенные компоненты, такие как кабели, работающие в кабельных цепях, приобретают стратегическую важность. Именно они обеспечивают стабильную передачу энергии, управляющих сигналов и данных к подвижным узлам оборудования. Ошибки при выборе кабельной продукции могут привести к ускоренному износу, механическим повреждениям и серьезным отказам всей системы.

В данной статье рассматриваются кабели, предназначенные для эксплуатации в кабельных цепях. Мы разберем принцип работы самих цепей, требования, которые они предъявляют к кабелям, ключевые параметры выбора, а также типовые решения, применяемые в современной промышленности. Отдельное внимание уделено рекомендациям по монтажу, позволяющим минимизировать риск повреждений и существенно продлить срок службы всей кабельной системы.

Краткая ключевая информация

• При выборе кабелей для кабельных цепей необходимо учитывать характер движения, количество циклов изгиба и внешние условия эксплуатации: температуру, влажность, воздействие масел, химических веществ и ультрафиолета.
• Минимальный допустимый радиус изгиба должен строго соответствовать рекомендациям производителя, так как его превышение напрямую влияет на долговечность кабеля.
• Материал внешней оболочки (PVC, PUR, TPE) подбирается исходя из среды эксплуатации, особенно при наличии агрессивных веществ и экстремальных температур.
• Конструкция токопроводящих жил, тип скрутки и класс гибкости по EN 60228 (класс 5 или 6) имеют ключевое значение для динамических применений.
• Грамотная укладка кабелей внутри цепи — без натяжения, перекручивания и с использованием разделителей — предотвращает преждевременный износ и сбои.
• При отсутствии опыта рекомендуется обращаться за технической консультацией, чтобы избежать дорогостоящих ошибок на этапе проектирования и монтажа.

Основы функционирования кабельных цепей

Назначение кабельных цепей и области применения

Кабельные цепи представляют собой механические направляющие системы, предназначенные для защиты и упорядоченного перемещения кабелей и шлангов в зонах с постоянным движением. Они обеспечивают контролируемый маршрут прокладки, исключая риск спутывания, перетирания или повреждения кабелей при работе оборудования. Благодаря использованию цепей кабельная продукция надежно защищена от острых кромок, элементов конструкции станков и воздействия промышленных загрязнений.

Такие системы широко применяются в различных отраслях промышленности. Кабельные цепи можно встретить в металлообрабатывающих станках с ЧПУ, на автоматизированных сборочных линиях, в конвейерных системах, складской логистике и промышленной робототехнике. Они незаменимы в установках, где требуется многократное повторение движений при сохранении электрической и механической целостности кабелей.

Роль кабельных цепей в автоматизации и робототехнике

В современных автоматизированных комплексах кабельные цепи выполняют сразу несколько функций. Прежде всего, они обеспечивают строго заданное направление движения кабелей и шлангов, позволяя им работать при высоких скоростях и ускорениях без риска повреждений. Механическая защита, которую обеспечивают цепи, значительно увеличивает ресурс кабелей и снижает вероятность аварийных остановок оборудования.

Дополнительным преимуществом является оптимизация пространства внутри машин и установок. Кабельные цепи позволяют организовать аккуратную и компактную прокладку коммуникаций, что особенно важно в сложных и плотно скомпонованных промышленных системах.

Типы нейлоновых, стальных и гибридных цепей

В зависимости от условий эксплуатации и требований к прочности применяются различные типы кабельных цепей:

• Нейлоновые цепи — легкие, устойчивые к коррозии и экономичные решения для стандартных промышленных условий. Они хорошо подходят для сухих и умеренно влажных сред при средних нагрузках.
• Стальные цепи — используются в тяжелых условиях эксплуатации: при экстремальных температурах, высоких механических нагрузках и в сильно загрязненных средах. Обычно изготавливаются из оцинкованной или нержавеющей стали.
• Гибридные цепи — сочетают элементы из различных материалов, например, нейлоновые боковины и алюминиевые или стальные поперечины. Такие конструкции обеспечивают повышенную прочность при снижении общей массы системы и применяются в динамичных и высоконагруженных приложениях.

Проблемы эксплуатации кабелей в динамических системах

Механические воздействия и усталостные процессы

Кабели, эксплуатируемые внутри кабельных цепей, постоянно работают в условиях повышенных механических нагрузок. Каждый цикл движения сопровождается повторяющимися изгибами, растяжением и сжатием, вследствие чего в материалах накапливаются внутренние напряжения. Со временем это приводит к усталости конструкции, появлению микротрещин в изоляции, повреждениям внешней оболочки и даже к обрывам токопроводящих жил.

Дополнительным негативным фактором становятся вибрации и ударные нагрузки, характерные для высокоскоростных и динамичных систем. Чтобы кабель выдерживал такие условия, он должен обладать высокой гибкостью, оптимальной конструкцией сердечника и оболочкой, рассчитанной на длительную работу в движении.

Если возникают сомнения при выборе кабельной продукции для динамических применений, целесообразно обратиться за консультацией к производителю или профильному специалисту. Ошибки на этом этапе могут обернуться серьезными авариями оборудования и остановками технологических процессов.

Влияние факторов окружающей среды

Во многих промышленных установках кабели функционируют в агрессивной среде. На их ресурс могут существенно влиять:

• резкие и циклические перепады температур в диапазоне от -50°C до +180°C;
• высокая влажность воздуха и образование конденсата;
• контакт с маслами, охлаждающими жидкостями, растворителями и другими химически активными веществами;
• длительное воздействие ультрафиолетового излучения и озона, ускоряющих старение полимеров.

Применение правильно подобранных материалов изоляции и оболочки, таких как полиуретан (PUR) или термопластичный эластомер (TPE), позволяет существенно снизить негативное воздействие внешних факторов и увеличить срок службы кабеля.

Характер движения системы

Движение кабелей в кабельных цепях носит повторяющийся и зачастую высокодинамичный характер.

Кабельная продукция должна быть рассчитана на:

• миллионы циклов изгиба в одном и том же направлении;
• скручивание в трехмерных траекториях, например, в роботизированных манипуляторах;
• работу при высоких скоростях и ускорениях, создающих дополнительные инерционные нагрузки.

Недостаточная стойкость кабеля к таким условиям приводит к ускоренному износу и повышает риск отказа всей системы. Именно поэтому параметры движения необходимо учитывать уже на стадии проектирования оборудования.

Ключевые свойства кабелей для кабельных цепей

Гибкость и допустимый радиус изгиба

Одним из определяющих факторов долговечности кабелей является их гибкость. Для динамических приложений критически важно, чтобы кабель сохранял свои механические и электрические характеристики даже после миллионов циклов изгиба.

Минимально допустимый радиус изгиба, указываемый производителем, определяет пределы безопасной эксплуатации. Использование большего радиуса, чем рекомендовано, снижает внутренние напряжения и положительно сказывается на сроке службы. Чрезмерно малые радиусы изгиба, напротив, увеличивают нагрузку на изоляцию и жилы, что может привести к их разрушению.

Также стоит учитывать, что кабели с меньшим внешним диаметром и массой создают меньшие инерционные силы в движении, что дополнительно повышает их эксплуатационную надежность.

Конструкция сердечника: пучковая и слоевая скрутка

Тип скрутки жил оказывает значительное влияние на поведение кабеля при динамических нагрузках. Наиболее распространены два варианта конструкции: слоевая и пучковая скрутка:

• При слоевой скрутке жилы укладываются слоями вокруг центральной оси. Несмотря на относительную простоту изготовления, в условиях интенсивного движения и при большом количестве жил может возникать так называемый «эффект пробки», при котором внутренние деформации ускоряют износ кабеля.
• Пучковая скрутка предполагает формирование отдельных групп жил, скрученных между собой. Такая конструкция более равномерно распределяет нагрузки при изгибе и значительно снижает внутренние напряжения. Она особенно рекомендуется для многожильных кабелей и приложений с высокой динамикой.

Сохранение стабильной геометрии скрутки по всей длине кабеля обеспечивает постоянство электрических параметров и высокую механическую устойчивость даже в сложных условиях эксплуатации.

Материалы наружной оболочки: PUR, PVC и TPE

Материал внешней оболочки напрямую определяет устойчивость кабеля к механическим и климатическим воздействиям. В динамических системах наиболее широко применяются три типа оболочек, каждая из которых имеет свои особенности.

Полиуретан (PUR) отличается высокой стойкостью к истиранию, воздействию масел, смазок и большинства химически активных веществ. Этот материал не содержит галогенов, что повышает безопасность при возгорании, и сохраняет эластичность даже при пониженных температурах.

Итоговые рекомендации по выбору кабелей для кабельных цепей

Правильный подбор кабелей для кабельных цепей является одним из ключевых факторов надежной и бесперебойной работы автоматизированных и роботизированных систем. Учет динамических нагрузок, условий окружающей среды и особенностей движения позволяет значительно снизить риск преждевременных отказов и дорогостоящих простоев оборудования.

При выборе кабельной продукции следует комплексно анализировать такие параметры, как гибкость, допустимый радиус изгиба, конструкцию жил, материал изоляции и оболочки. Немаловажную роль играет и корректная укладка кабелей внутри цепей — свободное размещение без натяжения и перекручивания напрямую влияет на срок их службы.

Использование специализированных кабелей, разработанных именно для работы в кабельных цепях, позволяет обеспечить стабильную передачу энергии и сигналов даже при высоких скоростях и миллионах рабочих циклов. В случае сложных или нестандартных условий эксплуатации рекомендуется привлекать технических специалистов и опираться на рекомендации производителей.

Грамотный подход к выбору и монтажу кабелей — это инвестиция в долговечность всей системы, снижение эксплуатационных рисков и повышение общей эффективности оборудования в условиях современного промышленного производства.
