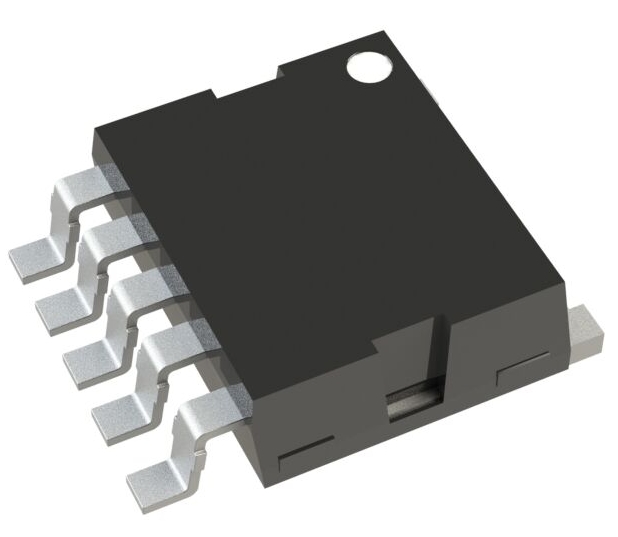

Компактный MOSFET 40В для автомобильных систем высокой плотности

Компания Toshiba представляет автомобильный силовой MOSFET XPJ1R504PB с напряжением 40 В, соответствующий стандарту AEC-Q101. Компонент разработан для применения в системах питания 12 В и ориентирован на использование в инверторах, твердотельных реле и приводах с регулируемой частотой.

Устройство оптимизировано для плотного монтажа на печатных платах, обеспечивая стабильную работу в условиях повышенных нагрузок и температурных колебаний. Основной акцент сделан на снижении тепловых потерь и повышении общей надежности силовых узлов.

Архитектура корпуса и теплоотвод

Рост уровня электрификации автомобилей требует эффективного управления теплом в силовых компонентах. Данный MOSFET использует специализированный корпус для поверхностного монтажа, позволяющий уменьшить занимаемое пространство без ущерба для теплоотведения.

Ключевое преимущество заключается в сочетании компактного корпуса и высокой эффективности теплоотвода, что позволяет снижать тепловые потери, повышать стабильность работы и увеличивать надежность силовых автомобильных систем.

Толстая медная рамка снижает переходное тепловое сопротивление до 0.76°𝐶/𝑊, что уменьшает тепловые потери и повышает эффективность системы в целом.

Механическая устойчивость и проводимость

Автомобильные электронные системы работают в условиях постоянных температурных изменений, что предъявляет высокие требования к надежности соединений. В конструкции применены выводы типа gull-wing, которые компенсируют механические напряжения и увеличивают срок службы пайки.

Дополнительно реализована безвыводная внутренняя структура, объединяющая источник с внешними проводниками, что снижает паразитное сопротивление. Максимальное сопротивление в открытом состоянии составляет 1.54 mΩ при напряжении 10 В. Многовыводная конфигурация источника обеспечивает равномерное распределение тока и поддерживает нагрузку до 120 А, что делает компонент пригодным для тяжелых режимов эксплуатации.

Устройство демонстрирует следующие электрические и эксплуатационные характеристики:

• максимальное сопротивление в открытом состоянии — 1.54 mΩ при напряжении 10 В;
• многовыводная конфигурация источника обеспечивает равномерное распределение тока;
• поддержка нагрузки до 120 А позволяет использовать компонент в тяжелых режимах эксплуатации.

Практическое применение

Решение от Toshiba ориентировано на использование в современных автомобильных платформах, где требуется сочетание компактности, энергоэффективности и надежности. Компонент подходит для силовых модулей, электроприводов и систем управления энергией.

Краткий итог решения

Новый MOSFET демонстрирует баланс между тепловой эффективностью, низким сопротивлением и механической устойчивостью, что делает его перспективным элементом для высоконагруженных автомобильных систем.
