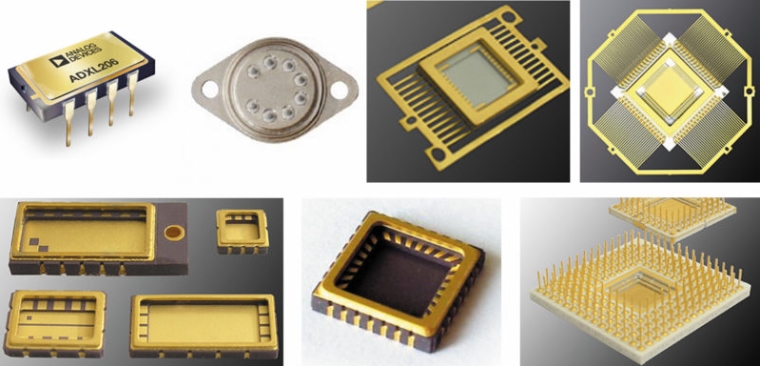

Корпуса интегральных схем: типы, стандарты и выбор

Форма корпуса, шаг выводов и общий формат интегральной схемы напрямую определяются типом её исполнения. Названия таких корпусов часто выглядят как сложные аббревиатуры, однако их параметры строго регламентированы стандартами. Разберёмся, что скрывается за этими обозначениями и как ориентироваться в разнообразии форматов.

Стандартизация корпусов интегральных схем в большинстве случаев формируется международными организациями и отраслевыми объединениями. Одну из ключевых ролей играет консорциум JEDEC (Joint Electron Device Engineering Council), который ещё с середины XX века задаёт направления развития форм-факторов электронных компонентов. Существенное влияние оказывают также IPC (Association Connecting Electronics Industries) и IEC (International Electrotechnical Commission).

При этом важно учитывать, что отдельные производители нередко внедряют собственные форматы корпусов. Как правило, они совместимы с существующими стандартами, но встречаются и полностью уникальные решения. Например, ведущие разработчики процессоров создают собственные типы разъёмов, однако такие случаи выходят за рамки данного обзора.

В дальнейшем сосредоточимся на наиболее распространённых типах корпусов, которые используются в массовой электронике — от микроконтроллеров и усилителей до стабилизаторов и аналогово-цифровых схем.

Базовые полупроводниковые компоненты

Если рассматривать интегральные схемы как структуры, реализованные на едином кристалле кремния, то даже простейшие элементы — например, сборки транзисторов — можно отнести к этой категории. Поэтому логично начать обзор с самых базовых типов корпусов.

TO — классика дискретных компонентов

Многие обозначения корпусов представляют собой сокращения от английских терминов, описывающих их конструкцию. Так, аббревиатура TO (Transistor Outline) буквально означает «контур транзистор». И действительно, большинство компонентов в таких корпусах — транзисторы, хотя встречаются и другие устройства.

Отличительная особенность — выводы, расположенные с одной стороны, обычно в один ряд. Часто они изогнуты под стандартный шаг (например, 2,54 мм), что облегчает монтаж.

Один из самых распространённых вариантов — TO-92. Это компактный корпус цилиндрической формы с плоской гранью, позволяющей правильно ориентировать компонент при установке. Он широко применяется не только для транзисторов, но и для стабилизаторов напряжения или датчиков температуры. При этом такие корпуса не рассчитаны на установку радиаторов, хотя возможны дополнительные элементы охлаждения.

Для более мощных компонентов традиционно использовались металлические корпуса, однако сегодня их заменили современные решения, такие как TO-220. Они имеют характерную металлическую площадку с отверстием под крепление радиатора. Важно учитывать, что эта площадка часто электрически связана с одним из выводов (обычно с землёй), поэтому требует изоляции при монтаже.

На базе TO-220 был разработан формат DPAK (TO-252), ориентированный на поверхностный монтаж. В отличие от классических вариантов, он устанавливается непосредственно на плату и охлаждается за счёт контактной площадки. Это позволяет снизить высоту конструкции, повысить прочность монтажа и использовать медные полигоны платы в качестве радиатора.

Более сложные интегральные схемы

Когда речь заходит об интегральных схемах, чаще всего подразумеваются компоненты с корпусами, размещаемыми параллельно поверхности платы и имеющими выводы по двум или четырём сторонам. Это характерно для логических микросхем, операционных усилителей, микроконтроллеров и других распространённых компонентов.

С развитием технологий наблюдается тенденция к уменьшению размеров и изменению расположения выводов — они могут находиться не только по бокам, но и на нижней поверхности корпуса.

DIP (DIL) и его аналоги

Одним из самых известных и долговечных стандартов является DIP (Dual In-Line Package). Этот формат используется с 1960-х годов и остаётся актуальным до сих пор.

Он представлен в двух основных вариантах по ширине:

• 7,62 мм (0,3");
• 15,24 мм (0,6").

Корпус включает два ряда выводов, что позволяет устанавливать компонент в отверстия печатной платы или макетные платы. Количество выводов может варьироваться от 8 до 64.

Формат DIP широко применяется благодаря удобству ручного монтажа и замены компонентов. Его часто используют в прототипировании и сервисных работах. Кроме того, такие микросхемы можно устанавливать в панельки, что упрощает их замену.

SIL, SIP и ZIP

В отличие от DIP, корпуса типа SIL/SIP (Single In-Line Package) имеют один ряд выводов. По конструкции они напоминают TO-220, но отличаются размерами и областью применения. Часто такие корпуса используются для компонентов, требующих отвода тепла — например, усилителей. Они могут оснащаться металлическими пластинами для охлаждения. Формат ZIP (Zig-zag In-Line Package) представляет собой вариацию с "зигзагообразным" расположением выводов. При большом количестве контактов (до 40) они могут формировать двухрядную структуру, что позволяет увеличить плотность размещения.

Переход к поверхностному монтажу

С развитием электроники в 1970–1980-х годах началась активная миниатюризация устройств. Традиционная технология сквозного монтажа (THT) постепенно уступила место SMT (Surface Mount Technology) — поверхностному монтажу.

Этот подход позволил:

• уменьшить размеры компонентов;
• автоматизировать производство;
• размещать элементы с обеих сторон платы;
• повысить устойчивость к вибрациям и механическим нагрузкам.

Компоненты для такого монтажа обозначаются как SMD (Surface-Mounted Device) и отличаются компактностью и малой массой. Несмотря на преимущества, работа с SMD-компонентами требует специализированного оборудования и навыков, особенно в условиях ручной сборки.

SOIC и семейство компактных корпусов

Многие корпуса для поверхностного монтажа представляют собой уменьшенные версии DIP. Один из самых распространённых форматов — SOIC (Small Outline Integrated Circuit).

Его особенности:

• низкий профиль;
• боковое расположение выводов;
• уменьшенный шаг (обычно 1,27 мм или меньше).

Существует несколько вариаций:

• SOP (Small Outline Package) — более широкий корпус;
• SSOP (Shrink Small Outline Package) — уменьшенная версия с более плотным шагом и компактными размерами.

При этом названия не всегда однозначно отражают точные параметры, поэтому при выборе важно ориентироваться на спецификации конкретного компонента.

SOP, SOJ, SOT

В сегменте SMD-корпусов важную роль играет не только размер, но и форма выводов. Наиболее распространённый вариант — так называемые "крылья чайки" (gull-wing), при которых выводы изгибаются наружу и располагаются параллельно поверхности платы. Такая геометрия увеличивает площадь контакта и упрощает контроль качества пайки.

Альтернативой являются выводы типа «J», которые загибаются внутрь, под корпус. Это позволяет уменьшить занимаемую площадь и сделать компонент более компактным. Именно по такому принципу была создана модификация корпуса SOP — формат SOJ.

Существует и отдельная группа корпусов — SOT (Small Outline Transistor). Несмотря на название, они используются не только для транзисторов, но и для других компонентов, например, стабилизаторов напряжения. Чаще всего такие корпуса имеют 3 или 5 выводов, реже — до 8. Они отличаются крайне малыми размерами (например, SOT-23 — около 2,9х1,3 мм), что делает их удобными для плотного монтажа. Вариант SOT-223 дополнительно оснащён увеличенной контактной площадкой, которая улучшает теплоотвод.

TSOP и TSSOP

Корпуса TSOP (Thin Small Outline Package) и TSSOP (Thin Shrink Small Outline Package) представляют собой развитие идей компактности и уменьшения высоты компонентов. Их профиль обычно не превышает 1 мм, а шаг выводов начинается от 0,5 мм.

Такие корпуса широко применяются в микросхемах памяти, включая флеш-память и ранее — модули оперативной памяти. Они позволяют разместить большое количество выводов (до 64) при минимальных габаритах.

Однако высокая плотность контактов делает их практически непригодными для ручной пайки. В большинстве случаев они используются исключительно в автоматизированном производстве. При этом выводы типа «крылья чайки» сохраняются, что облегчает визуальный контроль, хотя зачастую требует использования увеличительной техники.

PLCC

С ростом функциональности интегральных схем увеличивалось и количество необходимых выводов. Это привело к появлению корпусов с контактами по всем сторонам, одним из которых стал PLCC (Plastic Leaded Chip Carrier).

Главная особенность PLCC — использование "J"-образных выводов, загнутых под корпус. Это позволяет уменьшить габариты компонента без потери количества контактов. Стандарт предусматривает от 20 до 84 выводов с шагом 1,27 мм.

Несмотря на ориентацию на поверхностный монтаж, для PLCC широко применяются специальные панельные разъёмы. Они обеспечивают надёжное соединение и позволяют при необходимости заменять микросхему без пайки. Подобные решения встречаются и для других типов корпусов, но именно для PLCC они получили наибольшее распространение.

QFP и его варианты

Корпуса QFP (Quad Flat Package) стали логичным развитием многовыводных решений. Они оснащаются выводами типа «крылья чайки», расположенными по четырём сторонам корпуса. Шаг выводов может составлять от 0,4 до 1 мм, а общее количество контактов достигает 300 и более. Такие корпуса долгое время оставались стандартом для микроконтроллеров, микропроцессоров и других сложных микросхем. Они широко применялись как в потребительской электронике, так и в промышленности.

Существуют различные модификации QFP:

• TQFP — тонкий вариант с уменьшенной высотой (около 1 мм);
• LQFP — низкопрофильная версия;
• CQFP — керамическое исполнение;
• MQFP, VTQFP и другие — с дополнительными конструктивными особенностями.

Эти вариации позволяют адаптировать корпус под конкретные требования: от компактности до повышенной надёжности в сложных условиях эксплуатации.

QFN

Следующий этап миниатюризации — отказ от выступающих выводов. Так появился стандарт QFN (Quad Flat No-lead), где контакты выполнены в виде площадок на нижней стороне корпуса.

Такое решение даёт сразу несколько преимуществ:

• уменьшение размеров компонента;
• повышение механической прочности соединения;
• снижение паразитной индуктивности благодаря коротким соединениям.

Последний фактор особенно важен для высокочастотных схем, работающих на частотах вплоть до гигагерц. Кроме того, в центре нижней части корпуса обычно располагается тепловая площадка, которая эффективно отводит тепло от кристалла. Это делает QFN удобным для мощных и высоконагруженных компонентов.

Однако стоит учитывать, что существует множество вариаций этого стандарта, в том числе разработанных отдельными производителями, поэтому при выборе компонентов от Эиком важно внимательно изучать спецификации.

BGA

При дальнейшем увеличении количества выводов стало очевидно, что разместить их по периметру корпуса невозможно. Решением стал перенос контактов на нижнюю поверхность в виде матрицы — так появился стандарт BGA (Ball Grid Array).

Контакты в таких корпусах выполнены в виде шариков припоя, которые при монтаже расплавляются и образуют надёжные соединения с платой. Пайка осуществляется методом оплавления, часто с использованием трафаретного нанесения пасты.

Преимущества BGA:

• высокая плотность размещения выводов;
• надёжность соединений при массовом производстве;
• отличные электрические характеристики.

Недостатки:

• сложность диагностики и ремонта;
• необходимость специализированного оборудования (например, рентген-контроля).

Тем не менее именно BGA стал стандартом для современных процессоров, чипсетов и памяти, особенно в ноутбуках и мобильных устройствах.

PGA

До появления BGA широко использовался стандарт PGA (Pin Grid Array). В нём контакты реализованы в виде штырьков, расположенных на нижней стороне корпуса. Такие компоненты устанавливаются либо в отверстия платы (THT), либо в специальные разъёмы. Второй вариант позволял легко заменять процессоры, что было особенно актуально для настольных компьютеров. Сегодня PGA используется значительно реже, уступив место более компактным и технологичным решениям.

Другие аббревиатуры и их значение

Помимо основных стандартов, на рынке существует множество дополнительных обозначений, которые стоит учитывать при работе с компонентами от Эиком.

SiP (System in a Package) — корпус, объединяющий несколько микросхем в одном модуле. В отличие от SoC, элементы остаются физически раздельными, но работают как единое устройство.

CAN (Metal Can Package) — металлические корпуса, обеспечивающие хорошее экранирование и теплоотвод. Сегодня применяются редко, но востребованы в специализированных задачах.

DFN (Dual Flat No-lead) — упрощённый вариант QFN с выводами на двух сторонах. Отличается компактностью и схожими электрическими характеристиками.

LGA (Land Grid Array) — формат, в котором контакты представлены площадками, а сами пины находятся в разъёме на плате. Широко используется в современных процессорах благодаря удобству замены и высокой плотности соединений.

Итог

Разнообразие корпусов интегральных схем напрямую связано с развитием электронной промышленности и требованиями к миниатюризации, тепловым характеристикам и скорости передачи сигналов. От простых TO и DIP до сложных BGA и QFN — каждый формат решает конкретные инженерные задачи.

При выборе компонентов важно учитывать не только электрические параметры, но и тип корпуса: он влияет на способ монтажа, теплоотвод, ремонтопригодность и даже надёжность всей системы. Современные решения, представленные в ассортименте Эиком, позволяют подобрать оптимальный вариант практически для любой задачи — от прототипирования до массового производства. Таким образом, грамотный выбор корпуса становится неотъемлемой частью проектирования электроники, определяя эффективность, долговечность и технологичность конечного устройства.
