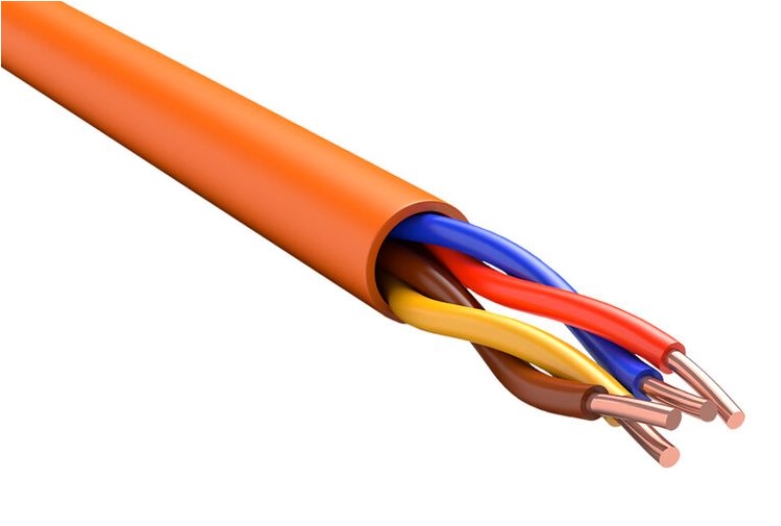

Критерии выбора кабелей управления для систем промышленной автоматизации

Правила подбора кабелей управления

Кабели управления предназначены для передачи управляющих сигналов и данных между машинами, контроллерами и исполнительными устройствами, применяемыми в составе промышленных технологических линий. Они являются ключевым элементом систем автоматизации, обеспечивая корректную работу оборудования, точность управления и стабильность производственных процессов.

Современное развитие промышленной автоматики, внедрение цифровых систем управления и рост плотности оборудования на производственных площадках предъявляют всё более высокие требования к качеству и характеристикам кабельной продукции. От правильного выбора кабелей управления напрямую зависит надёжность всей системы, её устойчивость к внешним воздействиям и срок службы оборудования.

Основные моменты с первого взгляда:

• кабели управления применяются для передачи управляющих и информационных сигналов между элементами промышленной автоматизации;
• одним из ключевых параметров является устойчивость к электромагнитным помехам, достигаемая за счёт экранирования;
• материал токопроводящей жилы, как правило медь или лужёная медь, определяет электрические и механические свойства кабеля;
• тип изоляции влияет на устойчивость к механическим нагрузкам, воздействию химических веществ, масел, ультрафиолетового излучения и огня;
• наличие или отсутствие галогенов в изоляции играет важную роль с точки зрения пожарной безопасности и защиты персонала.

Как работают кабели управления

Принцип работы кабелей управления основан на передаче управляющих сигналов или данных между устройством управления, таким как ПЛК, и элементами промышленной автоматики — приводами, датчиками, исполнительными механизмами. Передаваемые сигналы могут быть как аналоговыми, так и цифровыми, что предъявляет особые требования к качеству передачи и защите от искажений.

Для стабильной работы кабели управления должны обладать совокупностью электрических, механических и эксплуатационных свойств. Они обязаны сохранять параметры передачи сигнала даже в условиях воздействия вибраций, температурных перепадов, электромагнитных помех и агрессивной производственной среды. Именно поэтому выбор кабеля требует учёта множества факторов, связанных с условиями эксплуатации и характером нагрузки.

Широкий спектр применений и разнообразие промышленных условий приводят к тому, что универсальных решений не существует. Каждый проект требует индивидуального подбора кабельной продукции с учётом конкретных требований системы автоматизации.

Как выбрать подходящие кабели управления

При подборе кабелей управления необходимо учитывать целый ряд ключевых характеристик, определяющих их пригодность для конкретных условий эксплуатации.

Экранирование. Экранирование напрямую связано с проблемой электромагнитных помех, которые неизбежно возникают в условиях плотной компоновки оборудования на производственных объектах. В реальных промышленных условиях прокладка кабелей на значительном расстоянии от источников помех зачастую невозможна или экономически нецелесообразна.

Экран выполняет функцию подавления внешних электромагнитных воздействий и защиты передаваемого сигнала от искажений. При этом использование экранированных кабелей не всегда является обязательным: в средах с низким уровнем помех допускается применение неэкранированных решений.

Наиболее распространёнными типами экранов являются алюминиевая фольга, оплётка из лужёной медной проволоки и оплётка из оцинкованной стальной проволоки. Для повышения эффективности защиты нередко применяется комбинированное или многослойное экранирование, при котором защищается не только весь кабель в целом, но и отдельные жилы.

Конструкция жилы и материал проводника

Токопроводящие жилы кабелей управления в большинстве случаев изготавливаются из меди благодаря её высоким электрическим и механическим характеристикам. Часто применяется лужёная медь, которая повышает устойчивость к коррозии и продлевает срок службы кабеля.

Наиболее востребованными являются многопроволочные гибкие жилы, обеспечивающие стойкость к изгибам и вибрациям. В специализированных применениях используются жилы с никелированным или серебряным покрытием, отличающиеся повышенной механической прочностью и устойчивостью к химическим воздействиям.

Материал изоляции и оболочки

Изоляционные материалы играют ключевую роль в обеспечении долговечности и безопасности кабелей управления. Качественная изоляция защищает жилы от механических повреждений, влаги и агрессивных сред, а также сохраняет гибкость кабеля при длительной эксплуатации.

Внешняя оболочка определяет такие параметры, как горючесть, устойчивость к маслам, химическим веществам, ультрафиолетовому излучению и механическим воздействиям, включая истирание, сжатие и деформацию. Кроме того, материал оболочки влияет на класс гибкости кабеля, что особенно важно для подвижных и динамических применений.

На практике широко применяются такие материалы, как ПВХ (PVC), полиуретан (PUR), FRNC (негорючие и некоррозионные составы), а также LSZH/LZH — безгалогеновые материалы с пониженным дымовыделением.

Содержание галогенов

Наличие галогенов в составе изоляции имеет принципиальное значение для пожарной безопасности. При возгорании галогенсодержащие материалы выделяют токсичные и коррозионно-активные газы, представляющие опасность для людей и оборудования.

Безгалогеновые кабели, напротив, образуют минимальное количество нетоксичного дыма, что делает их предпочтительным решением для промышленных объектов с повышенными требованиями к безопасности.

Грамотная адаптация характеристик кабелей управления к условиям эксплуатации снижает риск отказов оборудования и существенно увеличивает срок службы автоматизированных систем. В ответ на растущие требования рынка появляются современные серии кабелей управления, такие как Alpha Wire Pro-Met и Belden MachFlex, ориентированные на гибкую прокладку и использование в условиях ограниченного монтажного пространства.

Каковы наиболее распространённые стандартные размеры кабелей управления?

Наиболее востребованные сечения жил для кабелей управления находятся в диапазоне от 0,5 до 4 мм². Количество жил обычно варьируется от 2 до 15, что позволяет адаптировать кабель под конкретные задачи автоматизации и конфигурацию оборудования.

Какие основные типы кабелей управления применяются в промышленности?

В промышленной автоматике чаще всего используются три типа кабелей:

• YY — неэкранированные кабели для сред с низким уровнем электромагнитных помех;
• CY — экранированные кабели с медной оплёткой для чувствительных к помехам систем;
• SY — кабели со стальной оплёткой, обеспечивающей повышенную механическую защиту.

Выбор типа зависит от условий эксплуатации и требований к защите сигнала.

Какие стандарты регламентируют выбор кабелей управления?

Подбор и применение кабелей управления регулируются международными стандартами IEC, а также национальными нормами, включая NEC (National Electrical Code). Эти документы определяют требования к электрической безопасности, огнестойкости, материалам изоляции и совместимости с промышленным оборудованием.

Что представляют собой кабели управления для интралогистики?

В интралогистических системах — конвейерах, автоматизированных складах и сортировочных линиях — применяются кабели с повышенной гибкостью и стойкостью к постоянным изгибам. Как правило, это экранированные кабели, рассчитанные на динамические нагрузки и длительную эксплуатацию в подвижных системах.

Устойчивы ли кабели управления к воздействию химических веществ?

Да, многие промышленные кабели управления разработаны с учётом воздействия масел, смазок, растворителей и других химических веществ. Изоляция из ПВХ или полиуретана обеспечивает стабильную работу кабеля в агрессивных производственных средах, включая химическую и нефтехимическую промышленность.

В чём различие между контрольным кабелем и кабелем управления?

Под контрольным кабелем обычно понимают сборку из нескольких изолированных жил в общей оболочке, предназначенную для передачи сигналов управления. Термин «кабель управления» может использоваться как в широком смысле (аналогично контрольному), так и для обозначения отдельных проводников, применяемых в составе кабельных систем.
