Многослойные керамические конденсаторы MLCC: устройство и особенности

Устройство и особенности конструкции MLCC

Конденсатор представляет собой пассивный электронный компонент, предназначенный для накопления и хранения электрической энергии в электростатическом поле. Среди всего многообразия конденсаторов особое место занимают MLCC (Multilayer Ceramic Capacitor) — многослойные керамические конденсаторы, которые широко применяются в современной электронике.

MLCC-конденсатор выполнен в виде компактного керамического корпуса, внутри которого размещены несколько слоев чередующихся металлических электродов. Эти пластины перекрывают друг друга и разделены тонкими слоями диэлектрического материала. Именно диэлектрик определяет ключевые параметры изделия: номинальную емкость, допустимое рабочее напряжение, температурную стабильность, уровень потерь и надежность при эксплуатации.

Многослойная структура позволяет значительно увеличить емкость при минимальных габаритах, что делает MLCC незаменимыми для плотного монтажа и высокочастотных схем.

Реальная электрическая модель конденсатора

При анализе характеристик конденсатора невозможно ограничиваться исключительно значением емкости. В реальных условиях любой MLCC имеет дополнительные паразитные параметры, которые необходимо учитывать при проектировании электронных устройств.

Эквивалентная схема реального конденсатора включает следующие элементы:

• LESL — эквивалентная последовательная индуктивность, оказывающая влияние на работу конденсатора в высокочастотных цепях;
• RESR — эквивалентное последовательное сопротивление, ответственное за тепловые потери и нагрев компонента;
• RL — сопротивление утечки, по которому протекает ток при наличии постоянного напряжения;
• C — номинальная емкость конденсатора.

Совокупность этих параметров определяет поведение MLCC в различных режимах работы и должна учитываться при выборе компонента для конкретного применения.

Диэлектрические материалы и их свойства

Для производства MLCC применяются современные керамические материалы, основу которых составляют титанат бария (BaTiO₃) или цирконат кальция (CaZrO₃). Путем введения легирующих добавок и специальных химических соединений производители изменяют диэлектрические свойства материала, добиваясь либо высокой диэлектрической проницаемости, либо улучшенной температурной стабильности.

В зависимости от состава диэлектрика все MLCC условно делятся на два основных класса, существенно различающихся по характеристикам и областям применения.

Керамические конденсаторы класса 1

MLCC первого класса ориентированы на схемы, где требуется максимальная стабильность параметров и минимальные потери. Для их изготовления используется диэлектрик на основе CaZrO₃ с добавлением редкоземельных элементов.

Несмотря на сравнительно невысокую диэлектрическую проницаемость, такие конденсаторы демонстрируют исключительную стабильность емкости в широком температурном диапазоне. Наиболее распространенным представителем данного класса является диэлектрик NP0 (C0G), содержащий, в частности, неодим и самарий. Конденсаторы с этим диэлектриком сохраняют номинальную емкость практически без изменений в диапазоне температур от -55°C до +125°C.

Керамические конденсаторы класса 2

Второй класс MLCC включает широкий спектр диэлектриков, на 90-98 % состоящих из титаната бария. За счет высокой диэлектрической проницаемости такие конденсаторы обладают значительно большей емкостью при тех же габаритах.

Основным недостатком MLCC второго класса является зависимость емкости от температуры. Отклонения могут достигать десятков процентов, что необходимо учитывать при проектировании схем. Наиболее распространенные типы диэлектриков имеют маркировку X5R, X7R и Y5V, где буквенно-цифровой код указывает на допустимый температурный диапазон и предельные изменения емкости.

MLCC для поверхностного монтажа (SMD)

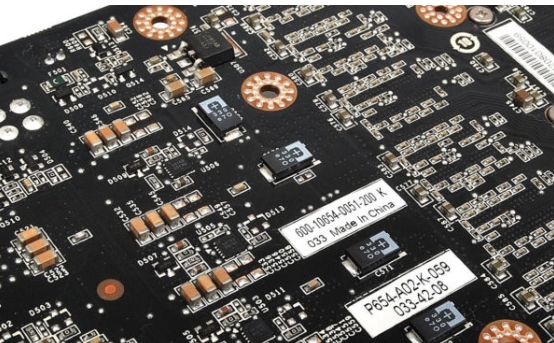

Наибольшее распространение в промышленности получили MLCC-конденсаторы для поверхностного монтажа. Они отличаются исключительно малыми размерами, измеряемыми миллиметрами и даже их долями. На сегодняшний день серийно выпускаются изделия размером всего 0,25x0,125 мм.

Для особо ответственных задач применяются комбинированные MLCC-конденсаторы, представляющие собой несколько параллельно соединенных элементов в одном корпусе с общей парой выводов. Такое решение позволяет существенно снизить ESR и ESL, а также увеличить суммарную емкость.

MLCC для сквозного монтажа (THT)

Конденсаторы MLCC, предназначенные для монтажа в отверстия печатных плат, встречаются значительно реже. Это обусловлено сложностями автоматизации монтажа и увеличением производственных затрат. Тем не менее такие компоненты остаются востребованными в специфических проектах.

Для THT-исполнения также доступны комбинированные решения, однако ассортимент подобных изделий существенно ограничен, что важно учитывать на стадии проектирования.

Конденсаторные лестницы MLCC

Одним из эффективных способов дальнейшей миниатюризации электронных устройств являются конденсаторные лестницы MLCC. Они представляют собой несколько независимых конденсаторов, объединенных в одном корпусе, каждый из которых имеет собственные выводы.

Использование лестниц позволяет экономить место на плате, упрощать разводку и снижать затраты на сборку. Подобные компоненты активно применяются в мобильной электронике, цифровых камерах и компактных вычислительных устройствах.

Ограничения и эксплуатационные особенности MLCC

Несмотря на компактность и высокую эффективность, MLCC имеют ряд особенностей. Керамическая структура делает их чувствительными к механическим напряжениям, возникающим при пайке или эксплуатации. Деформации могут привести к образованию микротрещин и выходу компонента из строя.

Для повышения надежности применяются электроды с проводящей смолой, повышающей устойчивость к изгибам. Альтернативным решением является использование конденсаторных лестниц, которые обладают большей механической прочностью.

Еще одной особенностью MLCC на основе BaTiO₃ является эффект старения, связанный с изменением кристаллической структуры диэлектрика. В результате емкость постепенно уменьшается в течение сотен и тысяч часов. Данный процесс обратим и устраняется нагревом выше температуры Кюри (примерно 125°C).

Ассортимент MLCC в Эиком

Компания Эиком предлагает широкий выбор многослойных керамических конденсаторов MLCC от ведущих мировых производителей. В каталоге представлено более десяти тысяч позиций, включая компоненты первого и второго класса для поверхностного и сквозного монтажа.

Все изделия соответствуют требованиям RoHS, а также доступны серии стандарта AEC-Q200, предназначенные для применения в автомобильной и промышленной электронике.

Вывод

Конденсаторы MLCC являются ключевыми элементами современной электроники, сочетая компактность, высокую емкость и универсальность применения. Правильный выбор класса диэлектрика, конструкции и форм-фактора позволяет обеспечить стабильную и надежную работу электронных устройств в самых разных условиях эксплуатации.
