Новые решения Microchip для силовой электроники и PCIe-систем

Современные системы электропитания требуют всё большей мощности при одновременном сокращении размеров оборудования и упрощении схемотехники. Особенно актуальны эти задачи для аэрокосмической отрасли, высокопроизводительных вычислительных платформ, FPGA и PCIe-коммутаторов. В ответ на данные требования компания Microchip представила два новых продукта: силовые приводные модули SP7HPD и программируемую микросхему управления питанием MCP16701A.

Обе разработки ориентированы на повышение плотности мощности, снижение количества компонентов и ускорение внедрения готовых решений в серийные проекты.

Модули SP7HPD для авиационных и энергетических систем

Серия SP7HPD представляет собой гибридные силовые модули, рассчитанные на применение в приводах и системах генерации энергии мощностью до 80 кВт. Устройства выполнены в компактной шестикомпонентной конфигурации и содержат встроенные элементы контроля, включая термодатчик и измерительный шунт.

Производитель предлагает варианты исполнения как на базе IGBT-технологии, так и с использованием SiC MOSFET. Это позволяет разработчикам выбирать оптимальное сочетание эффективности, тепловых характеристик и плотности мощности в зависимости от требований конкретного проекта.

При создании модулей особое внимание уделялось условиям эксплуатации в аэрокосмической отрасли. Конструкция отличается малым весом, низкой паразитной индуктивностью и способностью работать при температурах до -55°C. Кроме того, изделия соответствуют требованиям стандарта DO-160, применяемого для авиационного оборудования.

Для ускорения разработки компания также предлагает дополнительные платы intDrive™, объединяющие силовую часть и драйверы управления затворами в едином решении.

MCP16701A: интегрированное управление питанием для PCIe и FPGA

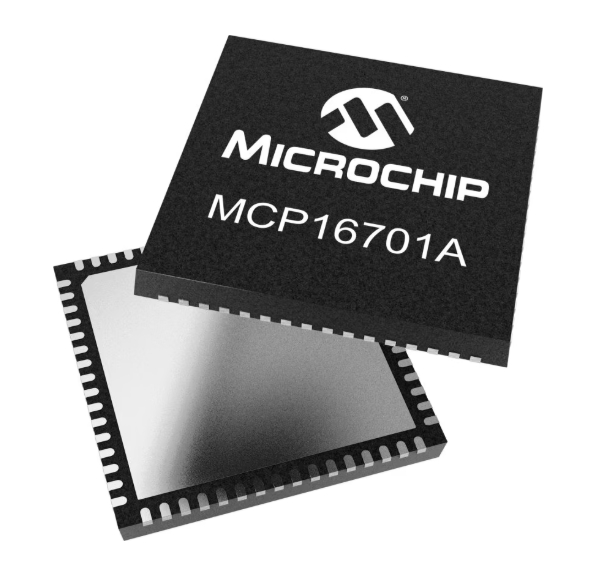

Второй новинкой стала микросхема MCP16701A PMIC, разработанная для коммутаторов семейства PCI100x, а также для питания FPGA, MPU и других высокопроизводительных цифровых устройств.

В ассортименте компании «Эиком» доступны микросхема управления питанием MCP16701TA-I/KCX и коммутатор PCI1003-I/5CW семейства PCI1003, что позволяет разработчикам формировать комплексные платформы на базе современных PCIe-интерфейсов.

Высокая степень интеграции стала одним из главных преимуществ MCP16701A. Микросхема объединяет восемь DC/DC-преобразователей с выходным током до 1,5 А каждый и возможностью параллельного подключения, четыре линейных стабилизатора LDO на 300 мА и контроллер управления внешними MOSFET-транзисторами.

Предустановленные параметры питания соответствуют требованиям устройств PCI100x, благодаря чему существенно сокращается время проектирования системы питания.

Экономия пространства и упрощение разработки

Использование MCP16701A позволяет значительно уменьшить размеры конечного устройства. По данным производителя, площадь печатной платы может быть сокращена почти на 48%, а количество необходимых компонентов уменьшается более чем на 40% по сравнению с традиционными дискретными решениями.

Все функциональные блоки размещены в компактном корпусе VQFN размером всего 8х8 мм, что делает микросхему особенно привлекательной для оборудования с ограниченным монтажным пространством.

Преимущества для разработчиков

Новые продукты Microchip ориентированы на ускорение вывода изделий на рынок и снижение сложности проектирования. Высокая степень интеграции, готовые решения для управления питанием и оптимизированные силовые модули позволяют уменьшить количество компонентов, повысить надежность оборудования и сократить сроки разработки.

Итоги

Модули SP7HPD и микросхема MCP16701A демонстрируют стремление Microchip к созданию компактных и высокоэффективных решений для современных силовых систем. Новинки позволяют повысить плотность мощности, упростить интеграцию и сократить площадь печатных плат, что особенно важно для аэрокосмической техники, FPGA-платформ, PCIe-коммутаторов и интеллектуальных вычислительных систем нового поколения.
