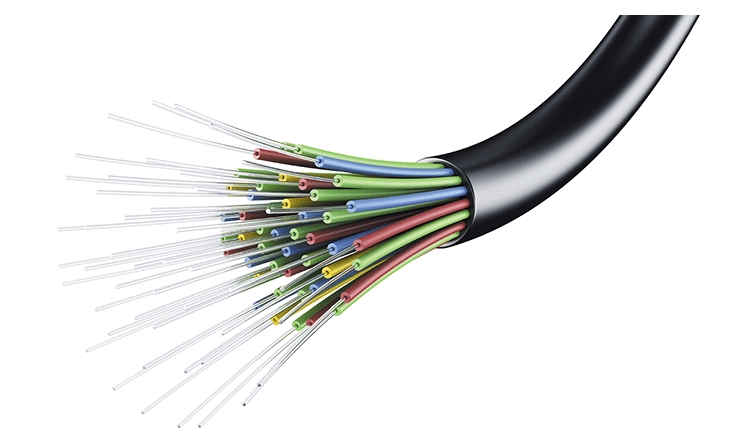

Оптоволоконные кабели: устройство, особенности и виды

Оптоволокно, или оптический кабель (fiber optic cable), относится к современным типам передающих линий, в которых информация передается с помощью световых импульсов. Такая технология позволяет обеспечивать высокую скорость обмена данными даже на значительных расстояниях при минимальном уровне потерь сигнала. Передача осуществляется благодаря прохождению светового потока через сердцевину волокна.

За счет высокой пропускной способности оптические кабели постепенно вытесняют традиционные решения на основе медных проводников. Сегодня оптоволокно активно используется в телекоммуникационной отрасли, промышленном оборудовании, медицинской технике, центрах обработки данных и системах автоматизации. В ассортименте компании Эиком представлены различные решения для построения современных волоконно-оптических сетей.

Конструкция оптического кабеля

Оптоволоконный кабель включает несколько функциональных слоев, каждый из которых отвечает за стабильность передачи сигнала и защиту внутренней структуры.

В состав оптического кабеля входят:

• Сердцевина (Core). Главная часть оптоволокна, по которой распространяется световой сигнал. Обычно сердцевина производится из высококачественного стекловолокна и имеет очень малый диаметр, сопоставимый с толщиной человеческого волоса. Материал сердцевины обладает повышенным коэффициентом преломления, благодаря чему свет удерживается внутри волокна методом полного внутреннего отражения. За счет этого световой импульс многократно отражается от внутренних стенок и продолжает движение практически без существенных потерь. Хотя полностью исключить затухание невозможно, уровень потерь значительно ниже по сравнению с классическими медными кабелями.
• Оболочка (Cladding). Следующим элементом конструкции является оболочка, окружающая сердцевину. Чаще всего она также изготавливается из стекла, но с более низким коэффициентом преломления. Такое решение необходимо для корректного отражения светового луча обратно в сердцевину. Оболочка выполняет одновременно защитную и направляющую функцию, обеспечивая стабильную передачу сигнала внутри волокна.
• Защитный слой (Buffer Coating). Снаружи оболочки располагается дополнительное защитное покрытие, повышающее устойчивость кабеля к внешним воздействиям. Этот слой защищает волокно от механических нагрузок, влаги, температурных перепадов и воздействия химических веществ. Для изготовления защитного покрытия обычно применяются полимерные материалы: полиэтилен (PE), полипропилен (PP), а также фторполимеры, включая FEP и PFA.
• Наружная оболочка (Outer Jacket). Внешняя оболочка служит для комплексной защиты всей конструкции кабеля. Она предотвращает повреждения при изгибах, монтаже и эксплуатации, а также защищает оптоволокно от ультрафиолетового излучения и повышенной влажности. В зависимости от условий применения используются различные материалы оболочки, среди которых наиболее распространены поливинилхлорид (PVC), полиэтилен (PE) и термопластичный полиуретан (TPU).

Виды оптоволокна по конструкции

Подбор подходящего оптического кабеля зависит от условий эксплуатации и требований конкретной системы. При выборе учитываются дальность передачи сигнала, необходимая пропускная способность, особенности монтажа и стоимость обслуживания линии.

По типу распространения светового сигнала оптоволокно подразделяется на несколько категорий:

• Одномодовое оптоволокно (SMF — Single Mode Fiber). Одномодовые волокна имеют сердцевину диаметром примерно 8–10 мкм. Через такое волокно проходит только один световой мод, благодаря чему сигнал распространяется практически параллельно оси кабеля. Подобная конструкция обеспечивает минимальное затухание и позволяет передавать данные на очень большие расстояния без значительного ухудшения качества сигнала. Именно поэтому одномодовые кабели широко применяются в магистральных линиях связи и высокоскоростных сетях передачи данных.
• Многомодовое оптоволокно (MMF — Multimode Fiber). В многомодовых кабелях диаметр сердцевины обычно составляет 50 или 62,5 мкм. Увеличенное сечение позволяет одновременно передавать несколько световых лучей. В отличие от одномодового волокна, свет внутри сердцевины распространяется под разными углами, многократно отражаясь от стенок. Такие кабели чаще используются на сравнительно небольших расстояниях, например, внутри зданий, серверных помещений и локальных сетей. При этом диаметр оболочки в обоих типах оптоволокна стандартизирован и обычно составляет 125 мкм.

Категории оптоволокна по скорости передачи данных

Для оценки характеристик оптоволоконных линий используются специальные категории, отражающие возможности кабеля по скорости передачи сигнала и рабочей дистанции. Такая классификация помогает подобрать подходящее решение для конкретной инфраструктуры — от локальных сетей внутри зданий до магистральных линий связи.
В зависимости от типа волокна и пропускной способности используются следующие категории.

Категория OM (Optical Multimode)

Категория OM относится к многомодовому оптоволокну. Различные поколения таких кабелей отличаются параметрами сердцевины, дальностью передачи и поддерживаемой скоростью Ethernet.

• OM1. Оптоволокно OM1 имеет сердцевину диаметром 62,5 мкм и внешний диаметр 125 мкм (62,5/125 мкм). Поддерживаемая дальность передачи для сетей Ethernet 10 Гбит/с составляет примерно 33 метра. Этот тип кабеля чаще встречается в старых сетевых системах и инфраструктуре предыдущих поколений.
• OM2. Волокно OM2 оснащается сердцевиной диаметром 50 мкм при стандартном наружном диаметре 125 мкм (50/125 мкм). По сравнению с OM1 увеличивается эффективная дистанция передачи данных — для Ethernet 10 Гбит/с она достигает примерно 83 метров.
• OM3. Категория OM3 также использует конструкцию 50/125 мкм, однако отличается оптимизированной лазерной сердцевиной. Благодаря этому значительно возрастает производительность линии, а дальность передачи сигнала при скорости 10 Гбит/с увеличивается примерно до 300 метров. Такие кабели широко применяются в серверных помещениях и дата-центрах.
• OM4. OM4 представляет собой улучшенную версию стандарта OM3. Кабель имеет аналогичный диаметр сердцевины — 50/125 мкм, но обеспечивает еще более высокую пропускную способность. Для сетей Ethernet 10 Гбит/с дистанция передачи может достигать около 400 метров.
• OM5. Современный стандарт OM5 предназначен для высокоскоростных сетей нового поколения. При конструкции 50/125 мкм такие кабели способны передавать данные на расстояние до 600 метров при скорости Ethernet 10 Гбит/с. OM5 оптимизирован для технологий спектрального мультиплексирования и используется в высоконагруженных сетевых инфраструктурах.

Категория OS (Optical Single Mode)

Категория OS относится к одномодовому оптоволокну, которое предназначено для передачи сигнала на большие расстояния с минимальным уровнем затухания.

OS2. Одномодовое волокно OS2 имеет сердцевину диаметром около 9 мкм и стандартный внешний диаметр 125 мкм (9/125 мкм). Благодаря особенностям распространения светового сигнала такие кабели поддерживают передачу Ethernet 10 Гбит/с на расстоянии до 40 километров. Именно поэтому OS2 активно используется в магистральных линиях связи, телекоммуникационных сетях и промышленных системах передачи данных.

Наиболее распространенные оптические разъемы

Оптические разъемы являются важнейшей частью любой волоконно-оптической системы, так как обеспечивают соединение отдельных линий между собой. В зависимости от типа монтажа соединение может быть постоянным или разъемным.

Неразъемные соединения обычно формируются методом сварки или склеивания волокон. Такой способ обеспечивает минимальные потери сигнала и высокую надежность, однако требует специального оборудования. Разъемные соединения создаются с помощью механических коннекторов, точно фиксирующих концы волокон в нужном положении.

Наиболее распространены следующие типы разъемов:

• LC (Lucent Connector). Компактный оптический разъем небольшого размера, который часто используется в оборудовании с высокой плотностью портов. Благодаря малым габаритам разъемы LC особенно востребованы в серверных стойках, телекоммуникационных шкафах и коммутаторах.
• SC (Subscriber Connector). Один из самых популярных типов оптических коннекторов. Разъем имеет квадратную форму и оснащается удобным механизмом фиксации push-pull, позволяющим быстро подключать и отключать кабель. Разъемы SC широко применяются в сетях с высокими требованиями к стабильности передачи сигнала.
• FC (Fiber Connector). Разъем FC разрабатывался для телекоммуникационных и измерительных систем, где особенно важна надежность соединения. Конструкция с резьбовой фиксацией обеспечивает устойчивость к вибрациям и механическим нагрузкам.

Отличия между UPC и APC

Оптические разъемы различаются не только формой корпуса, но и способом полировки торцевой поверхности феррулы. От этого зависит уровень отражения сигнала и качество передачи данных.

Существует два основных типа полировки:

• UPC (Ultra Physical Contact). Разъемы UPC имеют слегка выпуклую полировку торца, что позволяет уменьшить отражательные потери сигнала. Типичное значение обратных потерь составляет около -50 дБ. Чаще всего такие коннекторы маркируются синим цветом. Они применяются в сетях, где важны низкие потери сигнала и отсутствуют повышенные требования к подавлению отражений.
• APC (Angled Physical Contact). В разъемах APC торец феррулы полируется под углом 8°, благодаря чему отраженный свет уходит в сторону от источника сигнала. Это позволяет дополнительно снизить уровень отражений и повысить стабильность передачи. Обратные потери для APC-коннекторов обычно составляют около -60 дБ. Такие разъемы чаще всего имеют зеленую маркировку и используются в высокоскоростных телекоммуникационных линиях и сетях с повышенными требованиями к качеству сигнала.

Оборудование и аксессуары для оптоволоконных сетей

Для построения полноценной оптоволоконной инфраструктуры недостаточно только кабелей и разъемов. В современных сетях применяется широкий спектр дополнительного оборудования и монтажных аксессуаров.

В ассортименте компании Эиком доступны решения для монтажа, диагностики и обслуживания волоконно-оптических линий. Среди них — сварочные аппараты для оптоволокна, тестеры сетей, локаторы повреждений, измерительное оборудование, инструменты для снятия изоляции и обжима, а также оптические сплиттеры и расходные материалы для сервисных работ.

Вывод

Оптоволоконные технологии продолжают активно развиваться и становятся основой современных систем передачи данных. Высокая скорость, минимальные потери сигнала и устойчивость к внешним воздействиям делают оптические кабели востребованными в телекоммуникациях, промышленности, серверной инфраструктуре и автоматизированных системах. Правильный выбор категории волокна, типа разъема и сопутствующего оборудования позволяет создать надежную и эффективную сеть, рассчитанную на длительную эксплуатацию и высокие нагрузки.
