Переключатели Omron для промышленности, электроники и бытовой техники

Переключатели являются важными элементами электронных устройств и промышленного оборудования. Они используются не только как компоненты интерфейсов управления, но и выполняют функции датчиков положения, элементов контроля и систем безопасности. Компания Omron предлагает широкий ассортимент решений, рассчитанных на различные условия эксплуатации – от компактной потребительской электроники до промышленной автоматизации и автомобильных систем.

В каталоге компании «Эиком» представлены популярные серии переключателей Omron, включая микропереключатели SNAP ACTION и клавишные модели ROCKER. Линейка охватывает устройства для коммутации силовых цепей, высокоточных механизмов, мобильной электроники и оборудования, работающего в сложных условиях окружающей среды.

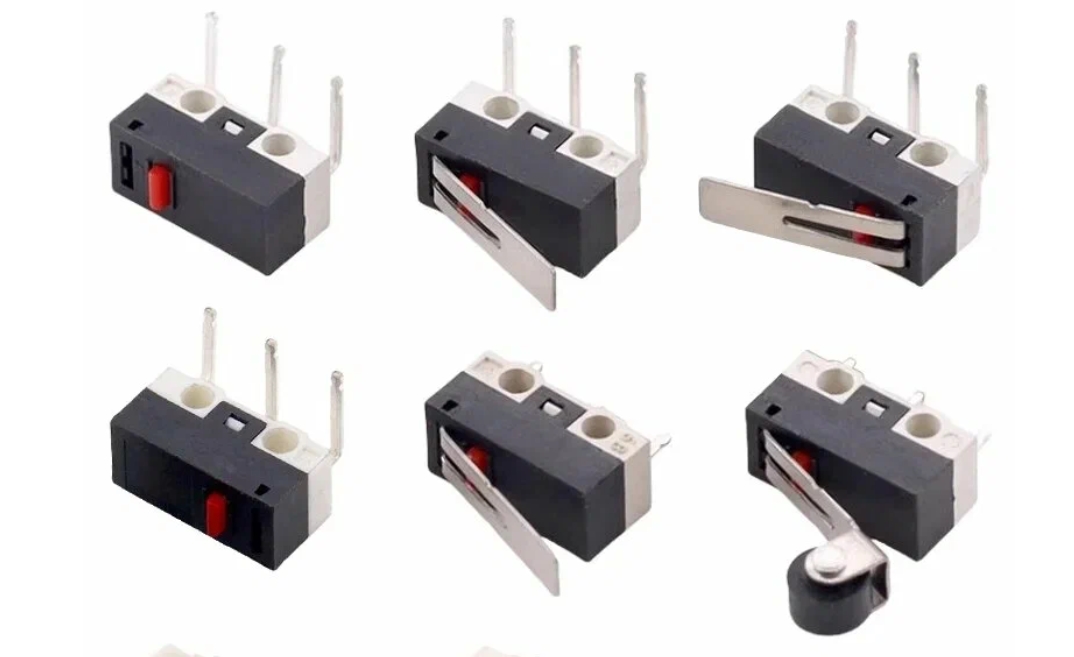

Компактные микропереключатели SNAP ACTION

Одним из наиболее востребованных решений Omron является серия D2EW, основанная на механизме мгновенного переключения SNAP ACTION. Эти компоненты отличаются миниатюрными размерами корпуса – всего 8,3х7,0х5,3 мм, что позволяет использовать их в ограниченном монтажном пространстве.

Корпус устройств соответствует степени защиты IP67, обеспечивая устойчивость к воздействию пыли и влаги. Конструкция предусматривает асимметричное расположение монтажных элементов, что исключает ошибки при установке. Особая форма плунжера позволяет использовать переключатели в механизмах с различными направлениями воздействия без применения дополнительных рычагов. Такое решение повышает надежность и долговечность конструкции.

Переключатели доступны в исполнениях SPST с нормально открытыми или нормально закрытыми контактами. В зависимости от модели предусмотрены выводы для монтажа на печатную плату или пайки проводников.

Отдельного внимания заслуживает серия D2EW-R. В этих моделях интегрирован резистор, благодаря которому система способна различать четыре состояния цепи: включение, выключение, обрыв и замыкание. Дополнительно устройства комплектуются заводскими проводами, что упрощает монтаж.

Серия D2FC относится к числу наиболее известных субминиатюрных переключателей Omron. Габариты корпуса составляют 12,8х5,8х6,5 мм при шаге выводов 5,08 мм. Именно такие компоненты широко используются в компьютерных мышах и стали фактическим стандартом для данной отрасли. Высокий ресурс позволяет выдерживать до 100 миллионов циклов срабатывания без потери стабильности характеристик.

Переключатели для контроля положения механизмов

Для миниатюрных электронных устройств Omron предлагает серию D3SH. Эти изделия выполняют функции датчиков состояния и применяются для определения положения подвижных элементов, рычагов, крышек и дверей.

Переключатели выпускаются в компактных корпусах размером всего 3,0х3,4х0,9 мм и рассчитаны на поверхностный монтаж SMT. Производитель предлагает несколько вариантов исполнения с различными типами приводных рычагов, что позволяет адаптировать компонент под конкретную конструкцию устройства.

Модели серии рассчитаны на работу с малыми токами до 0,001 А при напряжении 30 В DC. Благодаря конфигурации контактов SPST они идеально подходят для цифровых схем управления и мониторинга.

Клавишные переключатели ROCKER для силовых цепей

Для коммутации сетевого питания Omron выпускает переключатели ROCKER серии A8L. Эти устройства предназначены для установки в бытовой технике, промышленном оборудовании и различных электротехнических системах.

Переключатели рассчитаны на работу с напряжением до 250 В переменного тока и током до 10 А. Монтаж осуществляется в стандартные панельные отверстия размером около 19,2х12,9 мм, что обеспечивает совместимость с большим количеством конструкций.

Производитель предлагает исполнения как с маркировкой положений включения и выключения, так и без обозначений. Все представители серии имеют одинаковые габариты 21х15х18,5 мм и схожие электрические характеристики.

Различия между моделями касаются способа подключения и конфигурации контактов. Пользователи могут выбрать варианты с выводами под пайку, угловыми клеммами, разъемными соединителями или стандартными контактными выводами. Также доступны исполнения SPST и DPST для различных схем коммутации.

Основные характеристики серий Omron

Итоги

Линейка переключателей Omron охватывает широкий спектр задач – от высокоточных датчиков положения и миниатюрных микропереключателей до мощных клавишных устройств для коммутации сетевого питания. Благодаря высокой надежности, длительному ресурсу и разнообразию исполнений данные компоненты востребованы в промышленной автоматизации, бытовой технике, автомобильной электронике и цифровых устройствах. Ассортимент, доступный в компании «Эиком», позволяет подобрать оптимальное решение практически для любого проекта.
