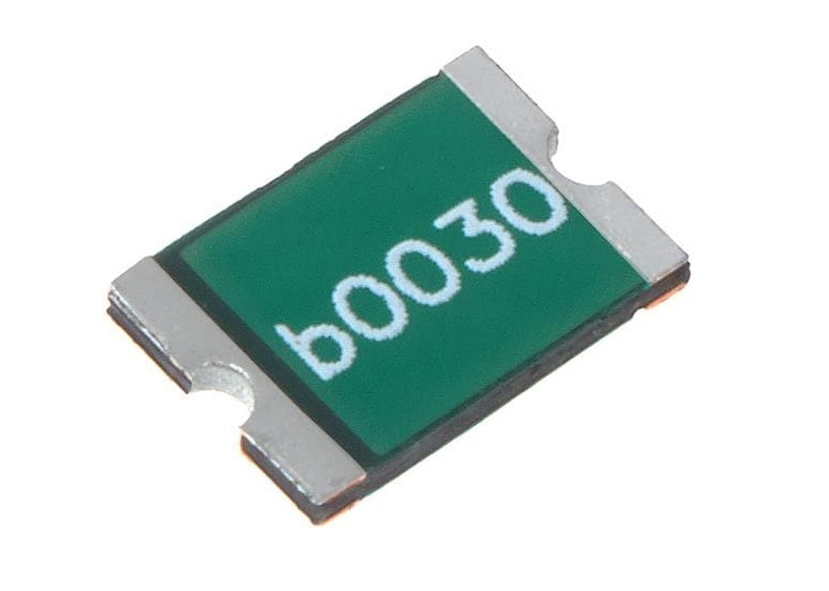

Полимерные предохранители PTC Bel Fuse: самовосстанавливающаяся защита

В ассортименте компании Эиком представлено множество видов миниатюрных предохранителей, в том числе продукция таких известных брендов, как Bel Fuse. Примером высококачественной продукции в этой области могут служить, в частности, предохранители полимерные PTC серии 0ZCG.

Принцип работы PTC-предохранителей

Элементы PTC состоят из полимерного блока, в который встроены проводящие дорожки. Под действием проходящего тока элемент нагревается. При определённой интенсивности тока температура вызывает расширение полимера до тех пор, пока проводящие дорожки не начнут разъединяться, что приводит к резкому увеличению сопротивления между клеммами предохранителя. В результате сила тока падает, а значит – весь элемент остывает.

В отличие от классических плавких предохранителей, PTC-элементы Bel Fuse не требуют замены после срабатывания – это временный сброс цепи, и после остывания предохранитель автоматически возвращается в рабочее состояние.

Через некоторое время (после остывания) сопротивление предохранителя снова снизится, и через него пойдет более сильный ток. Такие предохранители, выполненные в формате SMD-компонентов (как в случае серии 0ZCG), устанавливаются во многих электронных устройствах. Они не требуют замены, являются эффективными и не требуют обслуживания.

Электрические параметры и области применения

Представленные продукты Bel Fuse можно использовать в цепях, работающих при напряжении до 60 В (в зависимости от модели). Номинальные значения предохранителей варьируются от 0,1 А до 3 А, но они могут работать в цепях, где возникают скачки тока даже до 100 А, и при температуре от -40°C до 85°C.

Предохранители серии 0ZCG подходят для использования в различных областях, таких как автомобильная электроника, системы питания (преобразователи, модули постоянного тока), промышленные устройства и контроллеры, телекоммуникационное оборудование, а также для защиты токо- и сигналопроводящих трасс печатных плат.

Основные характеристики

* в зависимости от модели

Вывод

Полимерные предохранители PTC серии 0ZCG от Bel Fuse, доступные в каталоге Эиком – это надежное и не требующее обслуживания решение для защиты электронных цепей. Благодаря компактному SMD-исполнению, широкому диапазону токов и рабочих температур они находят применение в автомобильной электронике, системах питания, промышленном оборудовании и телекоммуникациях, обеспечивая автоматическое восстановление цепи после устранения перегрузки.
