Применение оптоизоляторов и изоляции в электронике и АСУ

В сфере электроники и промышленной автоматизации под изоляцией обычно понимается физическое отделение человека от токоведущих частей оборудования, находящихся под опасным напряжением. Такое разделение называют гальванической развязкой. Оно формирует защитный барьер между пользователем и элементами схемы, которые могут представлять угрозу для жизни и здоровья.

Гальваническая развязка играет важную роль в электронных устройствах и системах автоматизации. Она не только обеспечивает безопасность пользователя, но и защищает электронные схемы, а также позволяет корректно передавать сигналы между узлами с разными уровнями напряжения и тока.

Существует несколько основных способов реализации развязки. В первую очередь это конденсаторы — простое и доступное решение, однако не обеспечивающее полной изоляции по постоянному току. Второй вариант — трансформаторы, которые эффективно работают с переменным током, позволяют изменять уровень напряжения и согласовывать импеданс. Третий способ — оптоизоляторы, обеспечивающие передачу сигналов через световой канал без электрического контакта. Такие компоненты широко применяются для управления высоковольтными цепями и передачи данных между изолированными частями схем.

Практическое использование этих методов охватывает широкий круг задач: от работы с датчиками положения и согласования сигналов микроконтроллеров до организации безопасных измерений и управления в промышленных системах.

Следует отметить, что защита пользователя — не единственная причина применения изоляции. Часто необходимость развязки связана с различиями в уровнях напряжения и тока между цепями. Например, между управляющей схемой и исполнительным устройством или между измерительным трактом и контролируемой цепью.

Хорошим примером является использование реле на выходе микроконтроллера. В этом случае оно выполняет функцию согласования слабого сигнала управления с более мощной нагрузкой. Еще один распространённый вариант — применение трансформаторов напряжения или тока для измерительных задач. Благодаря этому ПЛК или микроконтроллер может безопасно работать с параметрами, значительно превышающими допустимые значения его входов. При этом измерительная цепь остаётся изолированной от основной системы управления.

Гальваническая развязка также позволяет разделить потенциалы заземления различных устройств. Это особенно важно в случаях, когда оборудование соединено длинными кабельными линиями. Обеспечить одинаковый уровень заземления в таких условиях сложно, а иногда и невозможно, поэтому изоляция помогает избежать ошибок и помех в работе системы.

В современной электронике и автоматизации используется множество способов реализации развязки. Рассмотрим наиболее распространённые решения, их особенности применения, а также основные преимущества и ограничения.

Конденсатор

Конденсатор представляет собой компонент, состоящий из двух проводящих пластин, разделённых диэлектриком. Благодаря своей конструкции он способен разрывать электрическую цепь при последовательном включении.

К достоинствам такого решения относятся простота реализации и низкая стоимость. Однако у него есть и ограничения. Конденсатор эффективно блокирует постоянную составляющую сигнала, но при этом пропускает переменную, практически не влияя на её амплитуду. Кроме того, при таком способе подключения общая точка (земля) передающей и принимающей стороны остаётся общей. Это означает, что полноценной гальванической развязки в данном случае не происходит.

Трансформатор

Трансформатор представляет собой индуктивный компонент, состоящий из первичной и вторичной обмоток, размещённых на общем магнитопроводе. Передача энергии между ними происходит за счёт изменения магнитного потока в сердечнике, которое возникает при протекании переменного тока через первичную обмотку. В результате во вторичной цепи индуцируется напряжение. По этой причине трансформаторы эффективно используются для развязки цепей переменного тока, но не подходят для передачи постоянного сигнала.

Ключевую роль в работе трансформатора играет материал сердечника. От его свойств напрямую зависит диапазон рабочих частот и область применения устройства. Так, трансформаторы с железным сердечником чаще применяются в низкочастотных схемах (десятки герц), ферритовые материалы подходят для более высоких частот — вплоть до мегагерц, а конструкции с воздушным сердечником используются в ещё более высокочастотных диапазонах. При этом важно учитывать, что современные производители постоянно совершенствуют материалы, поэтому при выборе компонента необходимо ориентироваться на его технические характеристики.

Трансформаторы давно используются в электротехнике и остаются одним из базовых элементов. Помимо гальванической развязки, они выполняют функцию преобразования параметров электрической энергии — позволяют повышать или понижать напряжение, изменяя при этом ток. Это свойство активно используется, например, в измерительных трансформаторах, где параметры первичной цепи могут значительно отличаться от характеристик вторичной, более чувствительной измерительной части.

Дополнительно трансформатор обеспечивает преобразование импеданса, что позволяет согласовывать источники и нагрузку. Это особенно важно в схемах передачи энергии и сигнала. Ранее такие решения широко применялись, например, в аудиотехнике — для согласования выходных каскадов усилителей с акустическими системами. Сегодня подобные задачи чаще решаются в высокочастотных цепях.

Ещё одной особенностью является возможность реализации нескольких вторичных обмоток. Это позволяет одновременно изолировать и питать несколько цепей с различными параметрами, что удобно в сложных электронных и автоматизированных системах.

Несмотря на преимущества, трансформаторы имеют ряд ограничений. Как и любые индуктивные элементы, они обладают нелинейными характеристиками, подвержены потерям энергии в сердечнике и имеют ограниченный частотный диапазон. Кроме того, такие устройства часто отличаются значительными габаритами и массой. При работе с высокой мощностью увеличиваются стоимость и требования к охлаждению, что также следует учитывать при проектировании.

Оптоизолятор

Развитие оптоэлектроники позволило создать компактные устройства, объединяющие в одном корпусе светодиод и фоточувствительный элемент, чаще всего фототранзистор. Эти компоненты располагаются напротив друг друга и разделяются изолирующим слоем, благодаря чему электрический контакт между входной и выходной цепями отсутствует. Такое устройство называется оптоизолятором.

В ряде случаев конструкция дополняется встроенными схемами управления: например, драйверами светодиода или усилителями сигнала на стороне приёмника. Это позволяет использовать оптоизоляторы для передачи сигналов на значительные расстояния без потери качества.

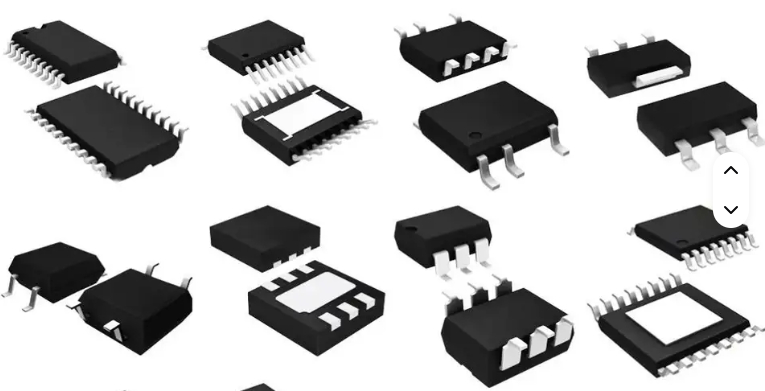

Оптоизоляторы, представленные компанией Эиком, находят широкое применение в различных областях электроники и автоматизации.

Принцип работы устройства достаточно прост. Со стороны передатчика подаётся сигнал на светодиод, который излучает свет. Этот свет проходит через изоляционный барьер и попадает на фототранзистор, расположенный со стороны приёмника. Под действием света фототранзистор открывается, формируя электрический сигнал. При этом входная и выходная цепи остаются полностью изолированными друг от друга.

В отличие от трансформатора, оптоизолятор не генерирует энергию самостоятельно — для его работы требуется питание как со стороны светодиода, так и со стороны приёмной части. При этом обе цепи могут быть полностью гальванически развязаны.

Хотя термины «передатчик» и «приёмник» пришли из телекоммуникационной области, оптоизоляторы активно используются и в локальных задачах. Например, щелевые оптопары широко применяются как датчики положения. Их можно встретить в промышленном оборудовании и бытовой технике — для контроля положения крышек, движущихся механизмов или исполнительных элементов.

К преимуществам таких решений относится простота применения и высокая надёжность. Однако они чувствительны к загрязнениям, что необходимо учитывать при эксплуатации.

Оптоизоляторы также используются для согласования уровней сигналов. Например, сигнал с выхода микроконтроллера может управлять светодиодом оптопары, а транзистор на выходе — включать реле или симистор, работающий в сети 230В. В таком случае устройство одновременно выполняет две функции: обеспечивает согласование по току и напряжению, а также изолирует низковольтную управляющую часть от высоковольтной нагрузки.

Современные модели оптоизоляторов способны обеспечивать уровень изоляции до нескольких киловольт, что делает их эффективным решением для систем с повышенными требованиями к безопасности.

Резюме

Гальваническая развязка является важнейшим элементом при проектировании надёжных и безопасных электронных устройств, а также систем автоматизации. Выбор конкретного метода зависит от типа передаваемого сигнала, условий эксплуатации, требований к изоляции, а также ограничений по габаритам и стоимости.

Конденсаторы, трансформаторы и оптоизоляторы решают разные задачи и применяются в зависимости от конкретной ситуации. Грамотное использование этих компонентов позволяет не только защитить пользователя и оборудование, но и обеспечить стабильную и корректную работу всей системы.
