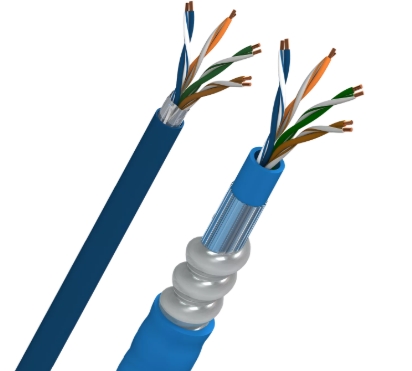

Промышленные Ethernet-кабели Belden: защита и надёжность

Бренд Belden десятилетиями создаёт профессиональную кабельную продукцию для требовательных промышленных сценариев. Разберём одну из ключевых групп изделий для промышленных сетей — Ethernet-кабели: их конструкцию, свойства и отличия от обычных кабелей офисного назначения, а также требования к кабельной продукции для промышленной автоматики. Такие кабели применяются, среди прочего, в сетях PROFINET, EtherNet/IP, EtherCAT и Modbus TCP, где бесперебойная передача данных напрямую влияет на работу всей производственной системы.

Зачем промышленным Ethernet-кабелям экранирование

Экранирование Ethernet-кабелей на производстве в первую очередь защищает данные от электромагнитных (EMI) и радиочастотных (RFI) помех. На промышленном объекте работает множество устройств, создающих электромагнитные поля, способные искажать сигнал и провоцировать сбои связи. Чаще всего источниками помех становятся электродвигатели, частотные преобразователи, инверторы и трансформаторы, а также силовые кабели, проложенные рядом, и другие коммуникационные линии.

Из-за этого растёт число ошибок передачи, теряются пакеты данных, падает пропускная способность, а в отдельных случаях связь временно прерывается. Маркировка экранирования Ethernet-кабеля состоит из двух частей: первая буква обозначает тип общего экрана, охватывающего все пары сразу, вторая — способ защиты каждой пары в отдельности.

Согласно действующим стандартам, наиболее распространены следующие типы экранирования Ethernet-кабелей:

• тип U/UTP (Unshielded Twisted Pair) — ни весь кабель, ни отдельные пары не имеют экранирующей защиты; такое исполнение подходит для стандартных сетей без электромагнитных помех;
• тип F/UTP (Foiled/Unshielded Twisted Pair) — кабель целиком защищён фольгированным экраном, при этом отдельные пары остаются неэкранированными;
• тип S/UTP (Shielded/Unshielded Twisted Pair) — вокруг всего кабеля расположена металлическая оплётка, которая эффективнее фольги, но пары внутри не экранируются индивидуально;
• тип SF/UTP (Shielded Foiled/Unshielded Twisted Pair) — кабель одновременно защищён и фольгой, и оплёткой, а отдельные пары экрана не имеют;
• тип U/FTP (Unshielded/Foiled Twisted Pair) — общий экран отсутствует, зато каждая пара индивидуально обёрнута алюминиевой фольгой;
• тип F/FTP (Foiled/Foiled Twisted Pair) — фольгированный экран есть и у всего кабеля, и у каждой пары в отдельности;
• тип S/FTP (Shielded/Foiled Twisted Pair) — внешняя металлическая оплётка дополняется индивидуальным фольгированием каждой пары;
• тип SF/FTP (Shielded Foiled/Foiled Twisted Pair) — максимальный уровень защиты, при котором весь кабель одновременно экранирован фольгой и оплёткой, а каждая пара дополнительно защищена собственной фольгой; такие кабели выбирают для самых требовательных установок, где важно максимальное качество передачи;

Промышленный Ethernet-кабель должен не просто передавать данные, а сохранять стабильную связь там, где на сеть воздействуют помехи, нагрузки, температура и агрессивная среда.

Материал оболочки, стандарты и сертификация: на что смотреть при выборе

Подходящий промышленный Ethernet-кабель определяется не только характеристиками передачи сигнала, но и условиями эксплуатации: для промышленных приложений особенно важны свойства материала внешней оболочки, принимающей на себя механические, химические и температурные нагрузки.

Belden предлагает широкий выбор решений по материалу оболочки:

• TPE (Thermoplastic Elastomer) — термопластичный эластомер, сочетающий свойства термопласта и эластомера; отличается высокой гибкостью и стойкостью к многократным изгибам, поэтому часто применяется в кабелях для подвижных узлов;
• LSZH (Low Smoke Zero Halogen) — безгалогенный материал с низким дымовыделением, который не выделяет галогены при горении и ограничивает количество дыма; используется там, где особенно важна пожарная безопасность;
• FEP (Fluorinated Ethylene Propylene) — фторополимер с высокой химической и термической стойкостью и отличными изоляционными свойствами, рассчитанный на работу с агрессивными веществами и повышенными температурами;
• PE (Polyethylene) — полиэтилен с хорошими изоляционными характеристиками, устойчивостью к влаге, УФ-излучению и множеству химикатов, за счёт чего часто применяется в кабелях наружной прокладки;
• PO (Polyolefin) — группа полимеров, включающая полиэтилен и полипропилен, с низким влагопоглощением, химической стойкостью и стабильными электрическими параметрами;
• PUR (Polyurethane) — полиуретан с высокой износостойкостью и устойчивостью к маслам, смазкам и механическим повреждениям, сохраняющий эластичность при интенсивных нагрузках и частых изгибах;
• PVC (Polyvinyl Chloride) — распространённый материал изоляции и оболочки с хорошей механической прочностью, гибкостью и защитой от внешних факторов, оптимальный по соотношению цены и качества;

В линейке Ethernet-кабелей Belden, представленной в каталоге Эиком, есть модели с сертификатом UL (Underwriters Laboratories). Такая маркировка особенно важна для промышленных проектов, где требуется высокий уровень безопасности и соответствие международным стандартам. Важный нюанс: маркировка UL наносится только на полное заводское упаковочное изделие. Если кабель продаётся нестандартным отрезком или был переупакован, маркировка на самом проводе может отсутствовать, даже если базовый продукт сертифицирован.

Ассортимент Belden для промышленных сетей

Ассортимент Belden значительно шире рассмотренных в статье промышленных Ethernet-кабелей. Производитель много лет разрабатывает решения для передачи сигналов и данных — кабели для автоматики, систем управления, телекоммуникаций и аудио-видео оборудования. В каталоге Эиком представлен широкий выбор продукции Belden, что позволяет подобрать вариант как для простых установок, так и для сложных проектов, где важны надёжность и стабильность параметров передачи.

Среди решений бренда Belden в каталоге Эиком стоит выделить:

• кабели для передачи данных;
• коаксиальные кабели;
• монтажные кабели;
• управляющие кабели;
• ленточные кабели;
• комбинированные коаксиальные кабели и кабели для передачи данных;

Итог: как выбрать надёжный промышленный Ethernet-кабель

Промышленные сети предъявляют к Ethernet-кабелям требования, далёкие от офисных стандартов: устойчивость к электромагнитным помехам, механическим нагрузкам и агрессивным средам. Правильный выбор экранирования защищает сигнал от EMI и RFI, а материал оболочки определяет, выдержит ли кабель условия конкретного объекта. Сертификация UL добавляет уверенности в соответствии международным требованиям, но важно проверять её наличие именно на приобретаемом отрезке. Ассортимент Belden в каталоге Эиком охватывает все эти сценарии — от базовых неэкранированных кабелей до решений с максимальной защитой SF/FTP — и позволяет инженерам собирать надёжную сеть под задачи конкретного производства, не жертвуя ни скоростью, ни стабильностью связи.
