Промышленные сигнализаторы: назначение, виды и особенности применения

Сигнализаторы и системы сигнализации применяются для передачи простых, но критически важных сообщений, связанных с работой оборудования, производственных линий и отдельных машин. С их помощью персонал своевременно получает информацию о нормальном режиме работы, предупреждениях или аварийных ситуациях. Практически невозможно представить современное промышленное предприятие без продуманной системы низкоуровневой оптической и акустической коммуникации, обеспечивающей безопасность и бесперебойность процессов.

Нормативные требования к промышленной сигнализации

Использование промышленной сигнализации строго регламентируется национальными и отраслевыми нормативами. В соответствии с действующим законодательством производители машин и их эксплуатанты обязаны применять сигнальные устройства, обеспечивающие четкую и однозначную индикацию опасных состояний. Это касается как визуальных, так и звуковых сигналов, предупреждающих о рисках для здоровья и жизни людей, неисправностях оборудования или изменениях режима работы.

Передаваемая информация должна быть легко различима, однозначно интерпретируема и заметна из любой точки рабочей зоны. По этой причине сигнальные элементы нередко устанавливаются в нескольких местах одновременно, чтобы исключить «слепые зоны» и повысить уровень безопасности.

Нормативные документы определяют, какие типы световых и звуковых сигналов допускается использовать для конкретных видов сообщений. Именно поэтому сигнальные колонки, лампы и другие устройства промышленной сигнализации соответствуют установленным стандартам. Отдельно регламентируются ситуации, когда одновременно применяются предупреждающие и аварийные сигналы. Если персонал не имеет возможности видеть световую индикацию — например, при работе в сварочных масках или защитных очках с фильтрами, — аварийный сигнал должен иметь как минимум вдвое большую интенсивность по сравнению с предупреждающим.

Цветовая кодировка сигнальных устройств также строго определена. Отклонения допускаются только для информационных сообщений, используемых в рамках внутренних процедур предприятия или решений конкретного производителя оборудования.

Основные разновидности сигнализаторов

На практике применяются три базовые группы сигнальных устройств: оптические, акустические и комбинированные опто-акустические. Каждая из них имеет свои особенности и область применения.

Световые сигнальные устройства

К наиболее распространенным оптическим сигнализаторам относятся сигнальные лампы и сигнальные колонки, которые часто называют световыми башнями. Эти устройства используются не только в промышленности, но и в логистике, транспортных системах, спортивных объектах, а также в общественных зонах — например, в системах контроля доступа.

Сигнальные лампы представляют собой простые источники визуального оповещения, оснащенные мощными световыми элементами. В современных решениях чаще всего применяются светодиоды, реже — галогенные или ксеноновые лампы. Примером подобного устройства является KLAXON SIGNALS PSC-0002, отличающийся высокой яркостью и надежностью.

Сигнальные колонки конструктивно делятся на модульные и компактные. Модульные решения позволяют гибко конфигурировать устройство под конкретные задачи — выбирать цвета световых модулей, добавлять или убирать секции, а также адаптировать колонку к особенностям рабочего места. Такой подход упрощает монтаж, обслуживание и последующую модернизацию системы.

Компактные сигнальные колонки представляют собой готовые изделия с заранее заданным функционалом. Они удобны для быстрого внедрения и не требуют сложной настройки. Примером такого решения является модель WERMA 69811075.

Наиболее популярными являются сигнальные колонки диаметром 30, 50 и 70 мм. При выборе важно учитывать не только количество цветовых сегментов, но и материал корпуса, степень защиты IP, допустимый температурный диапазон, варианты крепления и электрические характеристики.

Звуковые средства оповещения

Акустические сигнализаторы передают информацию с помощью звуковых сигналов определенной громкости и формы. В зависимости от задачи это могут быть зуммеры, сирены, прерывистые или непрерывные сигналы, а также звонки. Допустимая интенсивность звука варьируется в широких пределах — до 90 дБ для общих систем оповещения и до 130 дБ для использования в производственных цехах и промышленных зонах с высоким уровнем шума. Примером мощного звукового сигнализатора является сирена WERMA 14015050.

Выбирая акустическое устройство, следует учитывать не только громкость и тип сигнала, но и условия эксплуатации. Важное значение имеют степень герметичности, рабочий температурный диапазон, напряжение питания и энергопотребление.

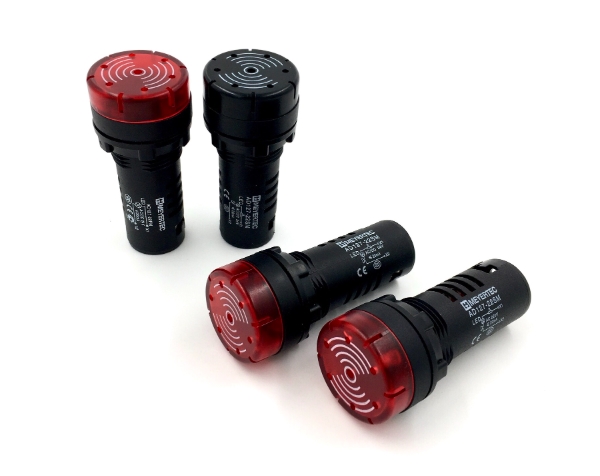

Комбинированные опто-акустические решения

Опто-акустические сигнализаторы применяются там, где требуется одновременное визуальное и звуковое оповещение. Такие устройства широко используются в системах автоматизации, технологических установках и специализированных отраслях.

Конструктивно они оснащены двумя независимыми преобразователями — световым и звуковым, чаще всего на базе пьезокерамических элементов. Это обеспечивает одновременную или раздельную работу оптической и акустической индикации, повышая надежность передачи сигнала.

Принципы управления сигнальными системами

Управление сигнальными устройствами должно быть согласовано с доступными управляющими выходами в конкретной системе автоматики. В классических сигнальных колонках часто используется аналоговое управление — по напряжению или сопротивлению.

Современные решения все чаще оснащаются цифровыми интерфейсами управления, при которых на входы устройств подаются низковольтные сигналы с двумя логическими уровнями. Это упрощает интеграцию в автоматизированные системы управления и повышает гибкость конфигурации.

Функции управления сигнализацией поддерживаются практически всеми ПЛК и контроллерами движения, что делает установку и подключение сигнальных колонок на производственных линиях быстрым и удобным процессом.

Вывод

Промышленные сигнализаторы являются неотъемлемой частью современных систем автоматизации и безопасности. Грамотный выбор между оптическими, акустическими и опто-акустическими устройствами, учет нормативных требований и условий эксплуатации позволяют создать эффективную систему оповещения. Широкий ассортимент сигнальных устройств, доступных через Эиком, дает возможность подобрать оптимальное решение как для небольших установок, так и для крупных промышленных комплексов.
