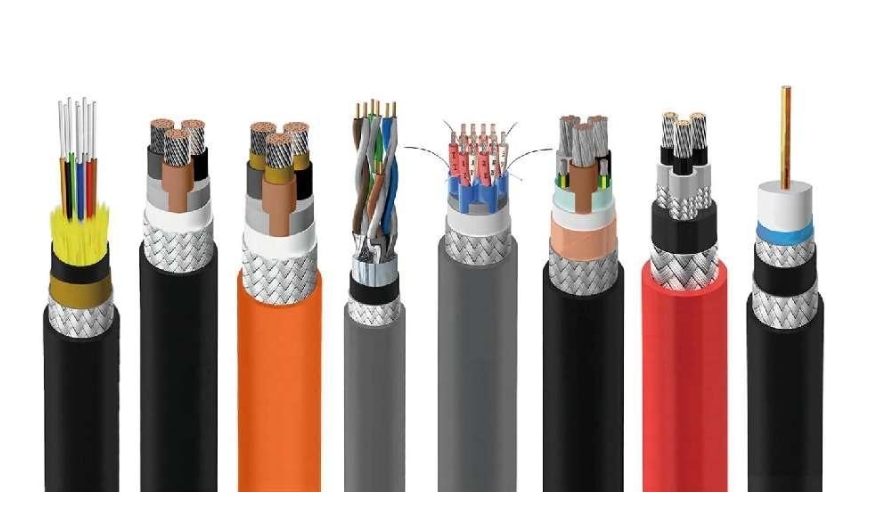

Промышленный Ethernet: выбор кабелей и компонентов для сети

На базовом уровне промышленный Ethernet использует те же принципы передачи данных, что и классические офисные сети. Однако условия эксплуатации здесь совершенно иные. Если в IT-инфраструктуре оборудование работает в относительно стабильной среде, то на производстве сети постоянно подвергаются воздействию вибраций, электромагнитных помех, перепадов температуры и пыли.

Главная задача промышленного Ethernet – обеспечить непрерывную и предсказуемую передачу данных в течение многих лет эксплуатации. Именно поэтому при проектировании таких систем особое внимание уделяется устойчивости компонентов, качеству соединений и надежности всей физической инфраструктуры.

Промышленные сети часто используются в технологических процессах, где даже кратковременный сбой связи способен привести к остановке оборудования, нарушению производственного цикла или потере данных. По этой причине требования к стабильности здесь существенно выше, чем в офисной среде.

Ключевые особенности промышленного Ethernet

Одним из важнейших требований является высокая устойчивость к электромагнитным помехам (EMI). На производственных объектах рядом с сетевой инфраструктурой работают электродвигатели, преобразователи частоты, сварочные установки, силовые шкафы и другое оборудование, создающее интенсивные помехи. Неправильно подобранные кабели в таких условиях быстро становятся причиной нестабильной передачи данных.

Не менее важна долговечность компонентов. Промышленные сети проектируются с расчетом на длительный срок службы, поэтому кабели и соединители должны выдерживать механические нагрузки, вибрации, воздействие масел, химических веществ и температурные перепады без ухудшения характеристик.

Дополнительное требование связано с передачей данных в режиме реального времени. Для автоматизированных производственных процессов критична не только скорость обмена информацией, но и предсказуемость задержек. Именно поэтому протоколы EtherCAT, PROFINET и EtherNet/IP предъявляют строгие требования к физическому уровню сети и качеству кабельной инфраструктуры.

Где применяется промышленный Ethernet

Сегодня промышленный Ethernet используется практически во всех сегментах автоматизации. Наиболее распространённые области применения – производственные линии, робототехнические комплексы, станки с ЧПУ и системы управления технологическими процессами.

Такие сети обеспечивают связь между PLC-контроллерами, приводами, датчиками и модулями ввода-вывода, где особенно важны минимальные задержки и высокая надежность передачи данных.

Промышленный Ethernet также активно применяется в SCADA-системах, предназначенных для контроля и управления большими распределёнными объектами. Подобные решения востребованы в энергетике, добывающей отрасли, транспортной инфраструктуре и химической промышленности.

Во многих случаях оборудование устанавливается в сложных условиях окружающей среды – при повышенной влажности, запылённости или постоянной вибрации. Поэтому требования к кабелям и соединительным элементам значительно выше по сравнению с традиционными сетями.

Кабельная инфраструктура как основа стабильной сети

При проектировании Ethernet-сетей основное внимание часто уделяется активному оборудованию: коммутаторам, маршрутизаторам и контроллерам. Однако именно кабельная система формирует физическую основу передачи данных и напрямую влияет на стабильность всей сети.

Ошибки при выборе кабеля обычно проявляются уже после запуска оборудования. Возникают потери пакетов, нестабильная связь и периодические сбои, диагностика которых требует значительных затрат времени и ресурсов. Поэтому выбор кабельной продукции необходимо рассматривать как один из ключевых этапов проектирования промышленной сети.

Категории Ethernet-кабелей и их особенности

Категория кабеля определяет допустимую скорость передачи данных и рабочий диапазон частот. Однако в промышленной среде различия между категориями касаются не только пропускной способности, но и устойчивости к внешним помехам.

Cat5e

Кабели Cat5e долгое время оставались стандартом для Ethernet-сетей и до сих пор используются во многих существующих установках. Они поддерживают передачу данных со скоростью до 1 Гбит/с, однако в современных промышленных системах всё чаще рассматриваются как минимально допустимый вариант. При высокой плотности оборудования и повышенном уровне электромагнитных помех возможности Cat5e оказываются ограниченными.

Cat6

Категория Cat6 отличается улучшенными характеристиками передачи сигнала и более высокой устойчивостью к перекрёстным помехам. Такие кабели обеспечивают стабильную работу сети на более высоких частотах и подходят для большинства современных промышленных задач.

Cat6A

Кабели Cat6A поддерживают передачу данных до 10 Гбит/с на расстоянии до 100 метров. Этот вариант считается одним из наиболее универсальных решений для новых промышленных объектов, где важна возможность длительной эксплуатации без модернизации сети.

Cat7

Категория Cat7 применяется в системах с повышенными требованиями к защите от помех и перекрёстных наводок. Подобные кабели используются рядом с мощным силовым оборудованием и в инфраструктуре с высокой плотностью коммуникаций. Для корректной работы Cat7 необходимы специализированные разъёмы и строгое соблюдение требований монтажа.

Виды экранирования Ethernet-кабелей

В промышленной среде тип экранирования нередко влияет на стабильность сети даже сильнее, чем категория кабеля. Маркировка указывает как наличие общего экрана, так и степень защиты отдельных витых пар.

U/UTP

Кабели U/UTP не имеют экранирования и подходят только для участков с минимальным уровнем электромагнитных помех. В промышленной автоматизации такой вариант используется редко – в основном внутри закрытых шкафов у правления.

F/UTP

В конструкции F/UTP используется общий экран из алюминиевой фольги, закрывающий все пары проводников. Такое решение обеспечивает базовую защиту от внешних помех и часто применяется при прокладке кабелей вдали от источников EMI.

SF/UTP

Кабели SF/UTP сочетают алюминиевую фольгу и металлическую оплетку, что значительно повышает устойчивость к электромагнитным воздействиям. Подобные решения востребованы рядом с инверторами, двигателями и силовыми линиями.

S/FTP

S/FTP относится к наиболее защищённым типам кабелей. Здесь каждая витая пара имеет индивидуальное экранирование, а поверх всей конструкции дополнительно располагается металлическая оплетка.

Такие кабели применяются в наиболее требовательных системах, где важны минимальный уровень помех и стабильная передача данных на высоких скоростях.

При этом необходимо учитывать, что эффективность экранирования зависит не только от конструкции кабеля, но и от качества монтажа, используемых разъёмов и правильного заземления системы.

Дополнительно промышленные Ethernet-кабели отличаются материалом внешней оболочки. Для эксплуатации на производстве используются покрытия, устойчивые к маслам, ультрафиолету, механическим повреждениям и постоянным изгибам. В подвижных системах применяются специальные кабели, рассчитанные на непрерывное движение в кабельных цепях.

Разъёмы и сетевое оборудование для промышленного Ethernet

Промышленные разъёмы RJ45 и M12

Обычные разъёмы RJ45, широко применяемые в офисной инфраструктуре, плохо подходят для эксплуатации в производственной среде. В условиях вибраций, повышенной влажности, пыли и температурных перепадов стандартные соединения быстро теряют надёжность, что может привести к нестабильной передаче данных и аварийным остановкам оборудования.

Именно поэтому в промышленном Ethernet используются усиленные версии RJ45, рассчитанные на эксплуатацию в тяжёлых условиях. Такие разъёмы изготавливаются из более прочных материалов, оснащаются металлическими корпусами и дополнительным экранированием, а также имеют расширенный температурный диапазон работы.

На объектах с повышенной механической нагрузкой всё чаще применяются разъёмы M12. Их конструкция обеспечивает надёжную фиксацию соединения даже при постоянных вибрациях и динамических нагрузках. Кроме того, M12 отличаются высокой степенью защиты от влаги и загрязнений, благодаря чему активно используются в робототехнике, транспортной инфраструктуре и автоматизированных производственных линиях.

Промышленные Ethernet-коммутаторы

Коммутаторы являются ключевым элементом любой Ethernet-сети, однако в промышленной автоматизации к ним предъявляются значительно более строгие требования, чем в офисной среде.

Промышленные модели поддерживают питание 24 В постоянного тока, рассчитаны на установку на DIN-рейку и способны стабильно функционировать в широком диапазоне температур. Корпуса таких устройств обладают повышенной устойчивостью к вибрациям, ударам и воздействию неблагоприятных факторов окружающей среды.

Современные промышленные коммутаторы всё чаще оснащаются расширенным набором функций. Среди наиболее востребованных решений – поддержка PoE, позволяющая передавать питание по Ethernet-кабелю, механизмы резервирования каналов связи, управление трафиком через VLAN и средства контроля качества передачи данных.

Особенно важны функции резервирования в критически важных системах автоматизации, где даже кратковременный обрыв соединения способен вызвать простой оборудования или нарушение технологического процесса.

Монтаж сети и практические рекомендации

Даже качественные компоненты не смогут обеспечить стабильную работу сети при ошибках монтажа. В промышленной среде правильная прокладка кабелей играет критически важную роль.

Ethernet-линии необходимо размещать на максимально возможном расстоянии от силовых кабелей, преобразователей частоты и других источников электромагнитных помех. Это позволяет снизить вероятность возникновения наводок и нестабильной передачи данных.

Дополнительно важно минимизировать количество промежуточных соединений, соблюдать допустимые радиусы изгиба кабеля и корректно выполнять заземление экрана. Существенно повысить надёжность системы помогают разделительные элементы внутри кабельных трасс и обязательный контроль качества соединений ещё на этапе монтажа.

Грамотно выполненная инсталляция позволяет существенно сократить вероятность возникновения скрытых дефектов, которые обычно проявляются уже в процессе длительной эксплуатации оборудования.

Диагностика и обслуживание Ethernet-сети

Эксплуатация промышленной Ethernet-сети не ограничивается её запуском и первоначальной настройкой. Современные системы автоматизации требуют постоянного мониторинга состояния инфраструктуры и контроля качества передачи данных.

В процессе диагностики анализируются задержки передачи, уровень джиттера, количество потерянных пакетов и другие параметры, позволяющие выявлять проблемы на ранних этапах. Причиной неисправностей могут становиться повреждения кабелей, деградация контактов, ошибки монтажа или внешние электромагнитные воздействия.

Для контроля состояния сети используются как классические кабельные тестеры, так и встроенные средства диагностики управляемых коммутаторов и SCADA-систем. В крупных промышленных комплексах всё чаще применяются интеллектуальные инструменты мониторинга, интегрированные непосредственно в сетевое оборудование.

Компоненты Ethernet-сетей в Эиком

Промышленный Ethernet давно стал стандартом современной автоматизации, однако его надёжность напрямую зависит от качества проектирования и правильного выбора компонентов. Кабели соответствующей категории, корректное экранирование, надёжные разъёмы и промышленные коммутаторы формируют основу стабильной передачи данных даже в тяжёлых условиях эксплуатации.

Хотя стоимость промышленной инфраструктуры выше по сравнению с обычными офисными решениями, такие вложения полностью оправданы. Надёжная сеть позволяет избежать незапланированных простоев, снижает риски отказов оборудования и обеспечивает предсказуемую работу всей системы автоматизации.

Ассортимент компании Эиком включает:

• Ethernet-кабели различных категорий;
• промышленные разъёмы RJ45 и M12;
• Ethernet-коммутаторы для промышленной автоматизации.

Итог

Промышленный Ethernet представляет собой не просто адаптированную версию офисной сети, а полноценную инфраструктуру, рассчитанную на работу в сложных производственных условиях. Надёжность передачи данных здесь зависит от каждого элемента – от категории кабеля и типа экранирования до качества разъёмов и корректности монтажа.

Комплексный подход к проектированию сети позволяет обеспечить стабильную работу оборудования, устойчивость к электромагнитным помехам и длительный срок службы всей системы. Именно поэтому грамотный выбор компонентов промышленного Ethernet становится важной частью эффективной и безопасной автоматизации предприятия.
