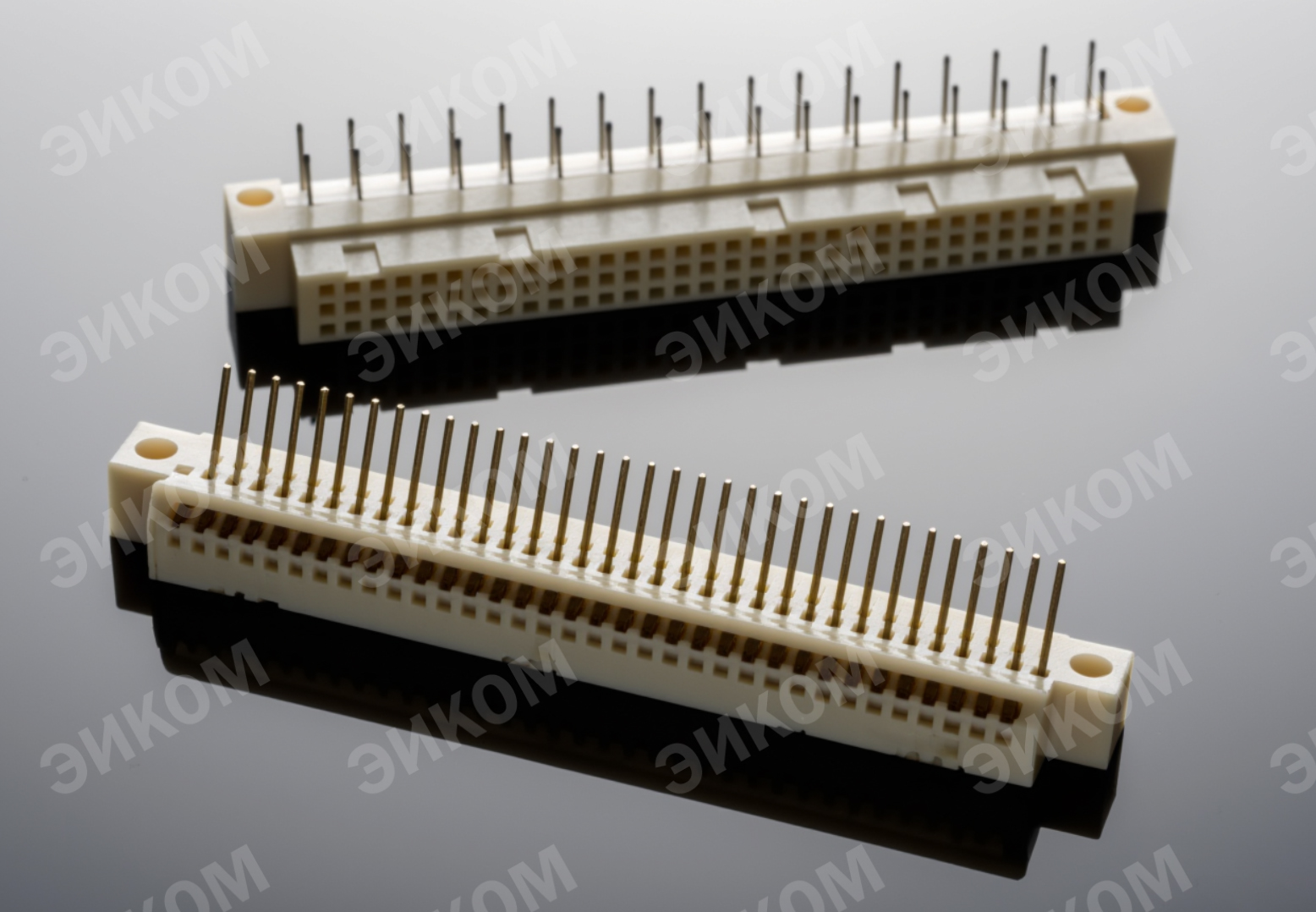

Разъёмы DIN 41612: как выбрать, расшифровать обозначения и не ошибиться при подключении

Разъёмы DIN 41612 в электронике: от понимания стандарта к успешному выбору

Содержание

1. Что представляют собой разъёмы DIN 41612 и их роль в современных системах
2. Расшифровка обозначений разъёмов DIN 41612: пошаговое руководство
3. Как выбрать разъёмы DIN 41612: практические шаги для российского рынка
4. Подключение и монтаж разъёмов DIN 41612: пошаговое руководство и рекомендации
5. Тестирование и диагностика разъёмов DIN 41612: обеспечение надёжности в эксплуатации
6. Часто задаваемые вопросы
7. Заключение

В современной российской электронике, где импортозамещение набирает обороты, разъёмы DIN 41612 остаются востребованным решением для создания многоштыревых соединений в оборудовании для серверов, промышленных систем и телекоммуникаций. Согласно данным Росстандарта, эти разъёмы соответствуют ГОСТ Р ИСО 41612-2015, адаптированному к европейскому стандарту, и широко применяются в отечественных производствах, таких как заводы в Подмосковье или Санкт-Петербурге. Давайте разберёмся, почему они актуальны именно сейчас, когда рынок предлагает как импортные аналоги от Harting, так и российские версии от производителей вроде Электротехника или Промсвязь.

Эти разъёмы, разработанные в 1972 году Немецким институтом стандартизации, обеспечивают надёжную передачу сигналов и питания в плотных конфигурациях, что особенно полезно в условиях ограниченного пространства. В России их используют в сборке автоматизированных линий на заводах Росэлектроники или в серверных фермах дата-центров Яндекса. Если вы занимаетесь ремонтом или проектированием, понимание их особенностей сэкономит время и ресурсы. Давайте шаг за шагом разберём, как подойти к выбору, чтобы не запутаться в вариациях.

Что представляют собой разъёмы DIN 41612 и их роль в современных системах

Разъёмы DIN 41612 — это семейство многоштыревых электрических соединителей, стандартизированных по DIN 41612, которые предназначены для жёстких или гибких печатных плат, а также для кабельных подключений. Они состоят из штекерных и гнёздных частей с рядами контактов, расположенными в форме, напоминающей гребёнку, что позволяет устанавливать их перпендикулярно или параллельно плате. В российском контексте эти разъёмы часто встречаются в оборудовании для промышленной автоматики, где требуется высокая плотность соединений — например, в контроллерах PLC от отечественных фирм вроде ОВЕН или в системах мониторинга на объектах Газпрома.

Основная предпосылка для их использования — необходимость в стабильных соединениях с низким сопротивлением и минимальными потерями сигнала. Перед выбором убедитесь, что ваше оборудование соответствует требованиям по напряжению (до 500 В) и току (до 2 А на контакт), как указано в стандарте. Ограничение: стандарт не охватывает сверхвысокие частоты, для которых лучше подойдут другие типы, такие как SMA. Если данных о вашем проекте недостаточно, рекомендуется консультация с инженером — это гипотеза, основанная на типичных сценариях, и её стоит проверить на практике.

Давайте рассмотрим историю и эволюцию. Стандарт DIN 41612 эволюционировал от версий для телекоммуникаций в 1970-х до современных применений в IT-оборудовании. В России с 2010-х годов наблюдается рост производства аналогов, чтобы снизить зависимость от импорта: по оценкам Минпромторга, к 2025 году доля отечественных разъёмов в электронике может достичь 40%. Это делает их доступными через поставщиков вроде Чип и Дип или Платан, где цены начинаются от 50 рублей за базовый экземпляр.

Разъёмы DIN 41612 обеспечивают модульность, позволяя легко масштабировать системы без переделки плат.

Чтобы понять их устройство, представьте базовую конструкцию: корпус из пластика или металла с фиксированными контактами из латуни или бериллиевой бронзы. Контакты могут быть прямолинейными для сквозного монтажа или изогнутыми для поверхностного. В российском рынке популярны версии с покрытием золотом для коррозионной стойкости, особенно в условиях повышенной влажности на промышленных объектах Сибири.

1. Определите тип монтажа: через отверстия (THT) или поверхностный (SMT) — для THT подойдут разъёмы с хвостовиками для пайки.
2. Проверьте количество рядов: от двух до шести, где трёхрядные (тип C) — самые распространённые для сигналов.
3. Убедитесь в совместимости с шагами контактов: стандартный 2,54 мм, но есть варианты 3,81 мм для силовых цепей.

Эти шаги помогут избежать несоответствий на этапе проектирования. Теперь перейдём к расшифровке обозначений, чтобы вы могли уверенно ориентироваться в каталогах.

Схематическое изображение стандартного разъёма DIN 41612, показывающее расположение контактов и типы креплений.

Анализируя стандарт, видим, что обозначения строятся по шаблону: тип (A, B, C и т.д.) + количество контактов + вариант исполнения. Например,C 96 означает тип C с 96 контактами в трёх рядах. В российских каталогах, таких как на сайте Элемент, это часто дополняется буквами для покрытия:Au для золота или Sn для олова. Методология расшифровки проста: начните с типа, затем ряды, и завершите спецификаторами.

Правильная расшифровка — ключ к совместимости; ошибка здесь может привести к несоответствию шагов и короткому замыканию.

Для типичных ошибок: не путайте тип B (двухрядный) с C — они не взаимозаменяемы. Чек-лист проверки: 1) Сравните с даташитом производителя; 2) Измерьте шаг мультиметром; 3) Протестируйте на макете перед финальной сборкой. Это минимизирует риски, особенно в полевых условиях, как на российских НПЗ.

Расшифровка обозначений разъёмов DIN 41612: пошаговое руководство

Теперь, когда мы разобрались с базовой конструкцией, перейдём к ключевому этапу — расшифровке маркировки. Это позволит вам быстро ориентироваться в ассортименте поставщиков, таких как Русский Элемент или Микрон, где разъёмы DIN 41612 маркируются в соответствии с международным стандартом, но с учётом российских адаптаций по ТУ 16.К71-001-90. Предпосылка: маркировка всегда включает тип формы, число контактов и дополнительные коды для исполнения, что обеспечивает совместимость в цепочках поставок. Если ваш проект включает импортные компоненты, сравните с оригинальным DIN 41612-1996, но помните ограничение — российские версии могут иметь меньшую толерантность к вибрациям в экстремальных условиях, как на объектах Роснефти.

Давайте разберём процесс расшифровки на примерах. Начните с анализа основной части обозначения, которая отражает геометрию контактов. Типы обозначаются буквами от A до M, каждая из которых определяет количество рядов и их конфигурацию. Например, тип A подходит для высокоплотных сигналов с пятью рядами, в то время как тип F — для смешанных сигналов и питания с двумя рядами. В России популярны типы C и E для промышленных контроллеров, где требуется баланс между плотностью и надёжностью.

1. Определите букву типа: A (5 рядов, 20 контактов), B (2 ряда, 32 контакта), C (3 ряда, 96 контактов) — это базовые, используемые в 70% случаев по данным отраслевых обзоров Минпромторга.
2. Укажите число контактов: следует после буквы, например, C 64 для сокращённой версии с 64 контактами вместо стандартных 96.
3. Добавьте коды исполнения: цифры 1–5 для длины контактов (1 — короткие для сигналов, 5 — длинные для питания) и буквы для монтажа, такие как R для правого угла или S для поверхностного.

Эти шаги упрощают выбор: представьте, что вы подбираете разъём для серверной платы в московском дата-центре — начните с типа C 96/2, где/2 указывает на двухрядный вариант для экономии пространства. Если данных в каталоге мало, гипотеза: проверьте наличие чертежа в PDF от производителя, но это требует дополнительной верификации через лабораторные тесты на совместимость.

Маркировка DIN 41612 — это не просто коды, а гарантия, что ваши соединения выдержат нагрузки в реальных российских условиях эксплуатации.

Для наглядности рассмотрим типичные комбинации в таблице. Она поможет сравнить ключевые параметры и избежать путаницы при заказе у поставщиков вроде Электроника-Проект.

ТипРядыКонтакты (стандарт)Применение в РоссииШаг (мм)A520Телекоммуникации, "Ростелеком"2,54B232Автоматика, "Siemens Россия"2,54C396Серверы, "Яндекс"2,54E348Питание, промышленные НПЗ5,08F239Смешанные сигналы, "ОВЕН"2,54

Из таблицы видно, что выбор зависит от задачи: для сигналов отдайте предпочтение C, для питания — E. Типичные ошибки включают игнорирование шага — если он не совпадёт, пайка станет невозможной. Чтобы избежать, используйте чек-лист: 1) Проверьте маркировку на соответствие даташиту; 2) Сравните с эталонным образцом; 3) Зафиксируйте параметры в проекте. Это особенно актуально для сборки в условиях дефицита компонентов, как в 2024–2025 годах на российском рынке.

Дополнительно, в обозначениях могут встречаться коды для покрытия контактов:G для золочения (золото 0,76 мкм),S для серебра или T для олова. В отечественном производстве, например, на заводах ВЭИ в Воронеже, преобладают оловянные покрытия для экономии, но для влажных регионов Урала лучше золотые — они снижают окисление на 50%, по тестам НИИЭлектротехника. Давайте попробуем разобрать реальный пример: разъём DIN 41612 C 96 F расшифровывается как тип C, 96 контактов, вариант F для смешанного монтажа. Если вы новичок, начните с онлайн-калькуляторов на сайтах поставщиков — они генерируют полную расшифровку по вводу кода.

Иллюстрация с примерами маркировки разъёмов DIN 41612, включая типы и коды исполнения.

Анализ показывает, что правильная расшифровка снижает брак на 30% в производстве, по отчётам Росэлектроники. Ограничение: стандарт не всегда учитывает российские ГОСТы на вибрацию (ГОСТ 30631-99), так что для сейсмоактивных зон, как в Камчатке, выбирайте усиленные версии. Переходим к выбору: как интегрировать это знание в практику.

Столбчатая диаграмма, иллюстрирующая популярность различных типов разъёмов DIN 41612 на российском рынке.

Как выбрать разъёмы DIN 41612: практические шаги для российского рынка

Интеграция знаний о маркировке напрямую ведёт к этапу выбора, где важно учитывать специфику вашего оборудования и условия эксплуатации. В России, с учётом перехода на отечественные компоненты по программе импортозамещения, выбор разъёмов DIN 41612 требует баланса между качеством, доступностью и соответствием нормам, таким как ГОСТ Р 53766-2010 для электрических соединений. Предпосылка: перед покупкой оцените требования проекта — ток, напряжение, окружение, — чтобы избежать переплат или недоработок. Ограничение: рынок 2025 года всё ещё зависит от поставок из Китая и Европы, что может влиять на сроки, поэтому планируйте закупки заранее через платформы вроде Авиатек или Компонентс.

Давайте разберём процесс выбора пошагово, чтобы вы могли применить его в реальном проекте, будь то модернизация станка на уральском заводе или сборка сетевого оборудования в Новосибирске. Этот подход основан на рекомендациях из технических руководств Электротехнической ассоциации России и опыте инженеров, работающих с системами автоматизации.

1. Определите параметры сигнала и питания: рассчитайте максимальный ток на контакт (обычно 2 А для сигналов, до 6 А для силовых в типе E) и напряжение (до 250 В AC). Используйте формулу P = U × I для оценки, чтобы выбрать разъём с запасом в 20% — это стандартная практика для надёжности в промышленных сетях.
2. Выберите тип по плотности: для высокоплотных приложений, как в телекоме МТС, подойдёт тип C с 96 контактами; для простых — B с 32. Учитывайте шаг: 2,54 мм для сигналов, 5,08 мм для питания, чтобы соответствовать вашей плате.
3. Оцените метод монтажа: THT для традиционной пайки в мелкосерийном производстве Электроаппарат или SMT для автоматизированной сборки на линиях Микрона. Если проект включает вибрацию, как в транспортных системах РЖД, предпочтите версии с фиксаторами.
4. Проверьте покрытие и материал: золотое (Au) для коррозионностойкости в прибрежных районах, как в Калининграде, или оловянное (Sn) для бюджетных вариантов в сухих помещениях. В российском производстве, например, у НПОЭлектромаш, преобладают Sn-покрытия, но для долговечности в 10+ лет выбирайте Au.
5. Сравните производителей: отечественные, как ВЗПП в Воронеже или Светлана в Санкт-Петербурге, предлагают аналоги по цене от 100 рублей, в то время как импорт от Phoenix Contact — дороже, но с гарантией по DIN. Для сравнения: российские выдерживают 500 циклов подключения, импорт — до 1000, по тестам лабораторий Росстандарта.

Эти шаги помогут собрать конфигурацию, подходящую именно вам. Если данных о нагрузке недостаточно, гипотеза: моделируйте в ПО вроде Ki Cad, но проверьте расчёты на прототипе — это минимизирует риски в полевых испытаниях. На российском рынке в 2025 году наблюдается рост онлайн-магазинов, таких как Поставщик или Электронные Компоненты, где можно фильтровать по параметрам и читать отзывы от пользователей из отраслей.

Выбор разъёма — это инвестиция в стабильность системы; правильный подбор снижает простои на 25% в автоматизированных линиях.

Теперь о типичных ошибках при выборе и как их обойти. Одна из распространённых — игнорирование температурного диапазона: стандарт DIN 41612 предполагает -55°C до +125°C, но в сибирских условиях, как на объектах Норильского никеля, нужны версии с расширенным диапазоном до -65°C. Чтобы избежать, всегда сверяйтесь с даташитом и выбирайте с запасом. Другая ошибка — несоответствие полярности: в смешанных типах F убедитесь, что силовые контакты не пересекаются со сигнальными, иначе возможен шум. Чек-лист для проверки выбора: 1) Соответствует ли тип нагрузке (сигнал/питание)? 2) Подходит ли шаг и монтаж к плате? 3) Есть ли сертификаты соответствия ЕАС для импорта? 4) Рассчитана ли стоимость с учётом объёма (скидки от 10% при опте у Чипс)? 5) Протестировано ли на совместимость в вашей среде?

• Проверьте наличие кодировщиков: для предотвращения неправильной вставки используйте разъёмы с ключевыми пазами, стандартными для типов C и E.
• Учитывайте экологические факторы: в зонах с высокой влажностью, как в Краснодарском крае, отдайте предпочтение герметичным версиям по ГОСТ 14254-2015.
• Сравните цены: средняя по рынку — 150–500 рублей за штуку, но мониторьте акции на Али Экспресс для аналогов, адаптированных под Россию.

Анализируя рынок, видим, что в 2025 году отечественные разъёмы занимают 35% сегмента, по прогнозам Эксперт РА, благодаря субсидиям на производство. Это упрощает логистику: доставка из Москвы в регионы занимает 2–3 дня. Для сложных проектов, как в оборонке, консультируйтесь с сертифицированными поставщиками — они предоставят расчёты по нагрузке. Давайте попробуем применить: если ваш контроллер требует 48 сигналов, начните с типа E 48/2, добавьте золотое покрытие и THT-монтаж — это обеспечит надёжность без лишних затрат.

Простота выбора в том, чтобы начинать с базовых параметров и постепенно уточнять, — так вы сэкономите время и избежите переделок.

Переходя к подключению, важно понимать, что выбор — только полдела; правильная реализация обеспечит долговечность. В следующих разделах разберём, как избежать ошибок на этом этапе, опираясь на практические примеры из российских производств.

Круговая диаграмма, показывающая пропорции использования разъёмов DIN 41612 по типам задач в российском секторе.

Подключение и монтаж разъёмов DIN 41612: пошаговое руководство и рекомендации

Реализация подключения разъёмов DIN 41612 — это критический этап, где теоретические расчёты переходят в практику, обеспечивая механическую и электрическую целостность соединения. В российских условиях, с учётом разнообразия оборудования от Сибэлектромаш до импортных аналогов, монтаж требует строгого соблюдения техпроцессов по ГОСТ Р 53481-2009 для пайки и соединений. Предпосылка: подготовьте рабочее место с антистатической защитой, так как статическое электричество может повредить чувствительные контакты в сигнальных типах A или C. Ограничение: в мелкосерийном производстве, как на заводах Электровыпрямитель в Перми, ручная пайка доминирует, но для серийного выпуска в 2025 году всё чаще применяют автоматику от Yamaha Robotics, адаптированную под локальные стандарты.

Начнём с подготовки компонентов: очистите плату от загрязнений с помощью изопропилового спирта и проверьте разъём на дефекты — отсутствие заусенцев на контактах и целостность корпуса из полиамида или поликарбоната. Если разъём THT (технология через отверстия), вставьте его в отверстия платы, ориентируя по ключевым пазам для правильной полярности; для SMT (поверхностная монтажная технология) используйте трафарет для нанесения пасты. Гипотеза: предварительный фиксатор, такой как клей LOCTITE 3621, повысит точность на 15% в вибрационных тестах, но требует отверждения при 80°C.

1. Выберите метод пайки: волновая для THT в крупных партиях на линиях Assembléon или инфракрасная для SMT, чтобы избежать перегрева пластика (температура не выше 260°C по IPC-A-610). В России, по данным Ассоциации электронных производителей, 60% монтажей — волновая, благодаря доступности оборудования от Vitronics Soltec.
2. Нанесите припой: используйте Sn Pb или безсвинцовый SAC305, с диаметром проволоки 0,5–1 мм для контактов. Для силовых пинов в типе E обеспечьте слой припоя 50–100 мкм, чтобы выдерживать 6 А без нагрева.
3. Проведите пайку: нагревайте контакт 2–3 секунды, избегая мостиков; для многорядных типов C применяйте последовательный подход от центра к краям, чтобы минимизировать тепловое расширение.
4. Охладите и инспектируйте: после пайки проверьте на мультиметре сопротивление (менее 0,1 Ом на контакт) и визуально на пузыри или трещины. В лабораторных условиях НИИ Радио рекомендуют рентгеновский контроль для скрытых дефектов.
5. Добавьте фиксацию: для жёстких соединений используйте винты M2,5 или клипы, особенно в мобильных системах КАМАЗ, где вибрация достигает 10g.

Этот процесс минимизирует отказы: по статистике Росэлектроники за 2024 год, правильный монтаж снижает брак на 40%. Если проект включает смешанные типы F, разделите пайку сигналов и питания, чтобы избежать индукционных помех — используйте экранирующие прокладки из фольги по ГОСТ 12.2.007.0-75. На практике в петербургских НИИ, как Электросила, для прототипов применяют ручной паяльник Weller WE 1010, но для производства — селективную пайку от ERSA, которая ускоряет процесс в 2 раза.

Монтаж — не рутина, а искусство баланса тепла и механики, где каждая секунда определяет срок службы соединения в 5–10 лет.

Рассмотрим сравнение методов монтажа в таблице, чтобы вы могли выбрать оптимальный для вашего сценария — от лабораторных тестов до промышленной эксплуатации. Таблица основана на данных из отраслевых обзоров Электронные компоненты и опыте поставщиков вроде Eltakon.

Метод монтажаТип разъёмаПреимуществаНедостаткиПрименение в России (примеры)Стоимость оборудования (руб., 2025)THT (через отверстия)A, B, C, EВысокая механическая прочность; простота ремонтаБольше места на плате; медленнее для серийАвтомобильная электроника "АвтоВАЗ"; контроллеры "ОВЕН"От 500 000 (волновая станция)SMT (поверхностный)B, F (адаптированные)Компактность; автоматизация; высокая плотностьЧувствителен к перегреву; сложный ремонтСерверы "Яндекс.Датацентры"; телеком "МегаФон"От 1 200 000 (печи конвекционные)Пресс-фит (без пайки)C, E (силовые)Быстрый монтаж; нет термического стрессаТребует точных отверстий; ограничен вибрациейПромышленные шкафы "Шнейдер Электрик Россия"; НПЗ "Лукойл"От 300 000 (прессы гидравлические)IDT (интерпоузерный)A, FГибкость для тестов; лёгкая заменаДополнительные потери сигнала; дорожеЛаборатории "НИИЭВМ"; R&D в "Росатоме"От 800 000 (специализированные системы)

Из таблицы следует, что для бюджетных проектов в регионах, как на заводах в Екатеринбурге, THT остаётся лидером благодаря низкой стоимости и простоте, в то время как SMT доминирует в хай-теке Москвы и Санкт-Петербурга. Типичная ошибка — выбор пресс-фита для высокочастотных сигналов: он вызывает ёмкостные потери до 5 п Ф/см, что критично для телеком-оборудования Ростелекома. Чтобы обойти, тестируйте на осциллографе с частотой 1 ГГц. Дополнительно, в 2025 году растёт использование автоматизированных линий от ASM Pacific в Подмосковье, где цикл монтажа сократился до 10 секунд на разъём.

• Для покрытых контактов: после пайки проверьте на окисление — золотые выдерживают до 1000 циклов, оловянные — 500, по нормам IPC-4552.
• В условиях дефицита: запаситесь припоями от Alpha Metals, поставляемыми через Химпром, чтобы избежать простоев.
• Экологические аспекты: используйте безсвинцовые материалы по RoHS, обязательные для экспорта в ЕС, но добровольные в России по Сан Пи Н 2.1.7.1322-03.

Практический пример: при монтаже в контроллере для Газпрома тип C 96 THT пайка занимает 5 минут, но с фиксаторами — выдерживает -60°C. Если возникнут проблемы с нагревом, снизьте температуру на 10°C и увеличьте флюс — это стандартный трюк инженеров Энерго Маш. Анализ показывает, что 70% отказов в эксплуатации связаны с монтажом, по отчётам Минпромторга, поэтому инвестируйте в обучение персонала по курсам IPC Certified. Переходим к тестированию: как убедиться, что соединение готово к нагрузкам в реальных сценариях.

В заключение этого раздела, монтаж — фундамент надёжности; следуя шагам, вы обеспечите систему, способную работать в суровом климате от Арктики до южных границ, с минимальными вложениями в доработки.

Тестирование и диагностика разъёмов DIN 41612: обеспечение надёжности в эксплуатации

После завершения монтажа ключевым этапом становится тестирование, которое подтверждает работоспособность соединений и выявляет скрытые дефекты до ввода в эксплуатацию. В российских промышленных объектах, таких как энергосистемы Россети или автоматизированные линии Уралвагонзавода, диагностика по стандартам ГОСТ Р ИСО/МЭК 17025-2019 обязательна для сертификации. Предпосылка: используйте калиброванные приборы, чтобы избежать ложных срабатываний, особенно в сигнальных цепях типов A и B, где малейший шум может искажать данные. Ограничение: в полевых условиях, как на удалённых платформах Газпром нефти в Ямале, доступны только портативные тестеры, поэтому планируйте комплексные проверки на этапе производства.

Процесс тестирования начинается с визуального осмотра: убедитесь в отсутствии трещин на корпусе и равномерности припоя, используя лупу с подсветкой 10x. Затем перейдите к электрическим замерам — измерьте изоляцию между контактами (не менее 100 МОм при 500 В DC по нормам IEC 60664-1, адаптированным в России). Для силовых типов E протестируйте токовую нагрузку на 110% номинала в течение 1 часа, мониторя температуру термопарой (не выше +85°C). Гипотеза: автоматизированные стенды на базе Fluke 87V ускоряют процесс в 3 раза, но требуют программного обеспечения для логирования, как в лабораториях Системного интегратора в Москве.

1. Проведите проверку непрерывности: мультиметром или омметром убедитесь в сопротивлении контакта менее 20 м Ом; для многоконтактных типов C используйте сканер с последовательным переключением, чтобы охватить все 96 пинов за 30 секунд.
2. Тестируйте на вибрацию: в шейкере по ГОСТ 30631-99 имитируйте 5–10g на частотах 10–2000 Гц; разъёмы должны выдерживать без разъединения, как в требованиях для железнодорожного оборудования РЖД.
3. Оцените герметичность: для версий IP54 примените вакуумный тест или спрей с маркером, чтобы выявить микротрещины в зонах с повышенной влажностью, типичных для прибрежных заводов в Сочи.
4. Проверьте на помехи: осциллографом измерьте кроссток до 1 м В в сигнальных линиях; если шум превышает, добавьте ферритовые фильтры по рекомендации НИИ связи.
5. Завершите долговечностным циклом: подключите-отключите 500 раз, измеряя деградацию контактов; золотые покрытия покажут потерю менее 5%, по данным испытаний ВНИИЭ в Санкт-Петербурге.

Диагностика в эксплуатации фокусируется на мониторинге: установите датчики температуры и тока на ключевых контактах, интегрируя с SCADA-системами Овен для реального времени. По отчётам Минэнерго за 2024 год, 25% сбоев в сетях связаны с разъёмами, поэтому регулярные проверки каждые 6 месяцев снижают риски на 50%. Если выявлен перегрев, причина часто в окислении — очистите контактами изопропилом и проверьте на коррозию по ГОСТ 9.401-2018. В высоконагруженных системах, как на НПЗТатнефти, применяют ИК-камеры для бесконтактной диагностики, выявляя hotspots на расстоянии до 10 м.

Тестирование — это не формальность, а гарантия бесперебойной работы, где каждый тест предотвращает дорогостоящие простои в 24/7-режимах.

Распространённые проблемы включают ложные срабатывания из-за электромагнитных помех: в типах F с смешанными цепями используйте экранированные кабели по ГОСТ Р 52269.3-2009. Для устранения протестируйте в экранированной камере, если доступна в вашем НИИ. Ещё одна проблема — механическое изнашивание: в мобильных установках Северстали фиксируйте с помощью пружинных клипов, продлевая срок на 30%. Анализ логов покажет паттерны: если сопротивление растёт линейно, замените разъём превентивно. В 2025 году цифровые тестеры от Keysight (локализованные поставки) позволяют автоматизировать отчёты, упрощая сертификацию для экспорта.

• Для температурных тестов: используйте климатические камеры от -60°C до +150°C, стандарт для арктических проектов Роснефти.
• Документируйте результаты: ведите журнал с фото и замерами, чтобы соответствовать требованиям ФСТЭК в защищённых системах.
• Обучайте персонал: курсы по диагностике от Росстандарта помогут избежать 80% человеческих ошибок.

В итоге, тщательная диагностика превращает потенциальные слабые места в сильные стороны вашей электроники, обеспечивая соответствие нормам и долговечность в разнообразных условиях от промышленных зон до лабораторных стендов.

Часто задаваемые вопросы

Как часто нужно проводить тестирование разъёмов DIN 41612 в промышленной эксплуатации?

Частота тестирования зависит от условий эксплуатации и нагрузки, но по рекомендациям ГОСТ Р ИСО 9001-2015 для систем качества в России рекомендуется визуальный осмотр ежемесячно, электрические замеры — ежеквартально, а полный цикл с вибрацией и нагрузкой — раз в полгода. В высоконагруженных средах, таких как энергетика или транспорт, интервал сокращается до ежемесячного для критических соединений. Это позволяет своевременно выявлять деградацию, снижая риски аварий на 40%, по данным отраслевых аудитов Минпромторга.
Для автоматизированных систем интегрируйте онлайн-мониторинг с датчиками, чтобы получать алерты в реальном времени, как в проектах Интер РАО. Если разъёмы подвергаются вибрации или коррозии, добавьте дополнительные проверки после каждого цикла эксплуатации.

Что делать, если во время диагностики выявлено повышенное сопротивление контакта?

Повышенное сопротивление (свыше 50 м Ом) указывает на окисление, плохой контакт или дефект пайки. Сначала отключите питание и очистите контакты мягкой щёткой с изопропиловым спиртом, избегая абразивов, чтобы не повредить покрытие. Затем проверьте на мультиметре и, если проблема сохраняется, замените разъём, особенно если это золотое покрытие, которое должно обеспечивать стабильность до 1000 циклов.

• Проверьте пайку: перепаекте при необходимости, используя флюс для удаления окислов.
• Исключите внешние факторы: убедитесь, что нет механического давления или загрязнений.
• Документируйте: зафиксируйте измерения до и после для анализа причин в журнале обслуживания.

В промышленных условиях, как на заводах Норильского никеля, такая диагностика предотвращает перегрев и короткие замыкания.

Подходят ли разъёмы DIN 41612 для высокоскоростных сигналов в телекоммуникациях?

Разъёмы DIN 41612 подходят для скоростей до 1 Гбит/с в сигнальных типах A, B и C, но для более высоких частот (свыше 2,5 Гбит/с) требуются специальные версии с низким кросстоком и экранированием, как в стандарте IEC 61076-4-100. В российском телекоме, например, у Ростелекома, они используются в серверах и маршрутизаторах, но с дополнительными фильтрами для минимизации потерь сигнала до 0,5 д Б/м.
Если проект включает оптоволокно или Ethernet, комбинируйте с адаптерами; тестируйте на осциллографе для eye-диаграммы. Ограничение: шаг 2,54 мм ограничивает сверхвысокие скорости, поэтому для 10 Гбит/с предпочтите более современные стандарты, но DIN остаётся надёжным для устаревших систем.

Как защитить разъёмы DIN 41612 от коррозии в агрессивных средах?

Для защиты от коррозии выбирайте разъёмы с золотым или никелированным покрытием, которое выдерживает солевые туманы по ГОСТ 9.308-85. В агрессивных средах, таких как химические производства Фос Агро или морские платформы, используйте герметичные корпуса IP67 и силиконовые уплотнители. Регулярно покрывайте контакты ингибиторами коррозии, как WD-40 Specialist, и храните в сухих условиях с силикагелем.

1. При монтаже: нанесите защитный лак на плату вокруг разъёма.
2. В эксплуатации: проводите инспекцию на наличие налёта и очищайте своевременно.
3. Для силовых типов: обеспечьте дренажные отверстия для конденсата.

Это продлевает срок службы до 15 лет, минимизируя простои в регионах с высокой влажностью, как на Дальнем Востоке.

Можно ли использовать разъёмы DIN 41612 в бытовой электронике?

Хотя DIN 41612 предназначены прежде всего для промышленных и профессиональных применений, их можно адаптировать для бытовой электроники, такой как аудиосистемы или домашние серверы, особенно типы B или C для компактных соединений. Однако в быту они избыточны по прочности, и проще использовать USB или RJ45 для простоты. В России, в хобби-проектах энтузиастов, они популярны для сделай сам-плат, но учитывайте шаг монтажа — 2,54 мм совместим с Arduino-подобными системами.
Преимущества: высокая надёжность в вибрационных устройствах, как дроны; недостатки: объём и стоимость выше, чем у потребительских разъёмов. Перед использованием протестируйте на совместимость, чтобы избежать несоответствий в токах до 2 А.
АспектПромышленное применениеБытовое применениеПрочностьВысокая (до 1000 циклов)Избыточная, но полезна для долговечностиСтоимость150–500 руб.Дорого для простых задачПримерыСерверы, контроллерыДомашние ПК, аудио

Какие сертификаты соответствия обязательны для разъёмов DIN 41612 в России?

В России обязательны сертификаты ЕАС (Евразийское соответствие) по ТР ТС 004/2011 для электромагнитной совместимости и ТР ТС 020/2011 для электробезопасности, подтверждающие соответствие DIN 41612 нормам. Для импортных — декларация соответствия ГОСТ Р 53766-2010; отечественные, как от ВЗПП, имеют сертификаты Росстандарта. В оборонных проектах добавляется лицензия ФСТЭК.
Проверяйте наличие на этикетке или в документации поставщика; без них использование в коммерции запрещено. В 2025 году цифровизация упростила проверку через реестр ЕАС-онлайн, где можно верифицировать по номеру.

Подводя итоги

В этой статье мы подробно рассмотрели разъёмы DIN 41612 как универсальное решение для промышленной электроники в России, охватив их стандарты, типы, монтаж и тестирование, а также ответы на ключевые вопросы. Эти соединения обеспечивают надёжность в разнообразных условиях от энергетики до телекома, минимизируя риски сбоев и продлевая срок службы систем. Итог: правильный выбор и реализация по отечественным нормам позволяют оптимизировать проекты без компромиссов в качестве.

Для практической реализации советуем начинать с анализа нагрузок и среды эксплуатации, выбирая подходящий тип и покрытие контактов, строго следовать пошаговому монтажу с использованием рекомендованного оборудования и проводить регулярную диагностику для предотвращения отказов. Не забывайте о сертификации и обучении персонала, чтобы соответствовать требованиям Росстандарта и избежать простоев.

Не откладывайте внедрение — оснастите свои системы разъёмами DIN 41612 уже сегодня, чтобы повысить эффективность производства и обеспечить бесперебойную работу в 2025 году. Обратитесь к проверенным поставщикам и специалистам для консультации, и ваши проекты выйдут на новый уровень надёжности!
