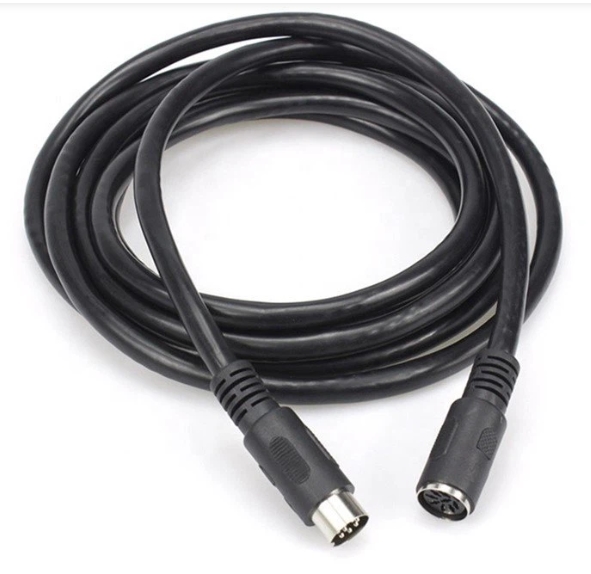

Разъёмы DIN и miniDIN: применение и актуальность в электронике

В современной электронной технике используется большое количество разъёмов и интерфейсов, каждый из которых предназначен для передачи определённых типов сигналов. Некоторые соединители строго специализированы, как, например, HDMI, применяемый преимущественно для передачи аудио- и видеоданных. Однако наряду с такими решениями существуют и более универсальные разъёмы, способные работать с различными сигналами. К ним относятся разъёмы DIN и miniDIN, которые до сих пор находят применение в различных областях электроники.

Происхождение и развитие разъёмов DIN

Разъём DIN, известный также под названием «диодный штекер», был разработан в рамках немецких промышленных стандартов. Изначально термин DIN охватывал широкий спектр соединителей различной конструкции. Лишь со временем было принято решение закрепить название DIN за разъёмами, соответствующими стандарту DIN 41524, который впоследствии был заменён международным стандартом IEC 60130-9.

Параллельно с классическими разъёмами DIN в электронных устройствах получил распространение miniDIN — уменьшенный вариант, разработанный Немецким институтом стандартизации. Компактные размеры позволили использовать его в более плотных и миниатюрных конструкциях.

Система обозначений разъёмов DIN

Тип разъёма DIN определяется специальным трёхзначным кодом. Первая цифра указывает количество контактов, а две последующие — геометрию их расположения. Наиболее распространёнными являются разъёмы DIN 545, применяемые в мегафонах, DIN 590, используемые для подключения наушников, а также DIN 560 и DIN 660, предназначенные для подачи питания. Такая система маркировки упрощает идентификацию разъёма и подбор совместимых компонентов.

Разновидности miniDIN и конфигурации контактов

Разъёмы miniDIN стали логическим продолжением развития классических DIN. Официально стандартизировано семь типов miniDIN с количеством контактов от трёх до девяти. Различия между ними достигаются за счёт изменения расположения контактов, формы пластиковых ключей и дополнительных направляющих элементов экранирующего корпуса.

Помимо стандартизированных исполнений, на рынке присутствуют и нестандартные версии miniDIN с дополнительными контактами. Они сохраняют общий диаметр корпуса 9,5 мм и экранирование, но не были утверждены Deutsches Institut für Normung, поэтому считаются неофициальными.

Сферы применения разъёмов DIN и miniDIN

Разъёмы DIN и miniDIN использовались и продолжают использоваться во множестве электронных устройств. Чаще всего они встречаются в аудиотехнике, измерительном оборудовании, а также в старых компьютерных системах, где ранее служили стандартным интерфейсом подключения периферии.

Использование DIN-разъёмов в акустических системах

Аудиоаппаратура стала одной из ключевых областей популяризации разъёмов DIN. Первые двухконтактные версии отличались недостаточной механической фиксацией, что приводило к самопроизвольному отсоединению кабеля. Современные технологии производства позволили устранить этот недостаток, благодаря чему разъёмы DIN до сих пор применяются в акустических системах и специализированном звуковом оборудовании. Известно, что такие разъёмы использовались и в автомобильных радиосистемах Mercedes-Benz.

MiniDIN в компьютерной периферии

Широкое распространение miniDIN получили при подключении компьютерной периферии. Шестиконтактный разъём PS/2 применялся для подключения клавиатур и мышей, где цветовая кодировка упрощала идентификацию устройств. Несмотря на вытеснение USB-интерфейсом, miniDIN всё ещё встречаются в устаревших или специализированных системах.

Разъёмы miniDIN для видеосигналов

Нестандартные семиконтактные miniDIN использовались в старых видеокартах и ноутбуках для вывода изображения. Они обеспечивали совместимость с S-Video и расширенные возможности при использовании фирменных переходников. Дополнительные контакты применялись для передачи синхронизирующих и вспомогательных сигналов, включая YPbPr и SPDIF в отдельных моделях ноутбуков Dell.

DIN-разъёмы в проекционном оборудовании

В киноиндустрии разъёмы DIN использовались в 16-мм кинопроекторах, где служили выходами на акустические системы. Такое решение обеспечивало простое и надёжное подключение звукового оборудования.

Разъёмы DIN для активных 3D-очков

Трёхконтактные разъёмы DIN применялись в первых поколениях 3D-телевизоров для подключения активных затворных очков. Позднее от проводных решений отказались в пользу автономного питания и беспроводных технологий.

DIN и miniDIN как источники питания

Разъёмы DIN часто применялись в системах освещения — как в светодиодных, так и в галогенных установках. Они также использовались в аналоговых театральных системах управления светом. С переходом на цифровые протоколы такие решения постепенно были заменены современными интерфейсами.

Подключение сканеров штрих-кодов

Сканеры штрих-кодов нередко оснащались интерфейсом miniDIN для подключения к кассовым системам. Сегодня подобные решения постепенно вытесняются USB-портами, однако в действующих системах они всё ещё встречаются.

DIN-разъёмы в MIDI-оборудовании

Интерфейс MIDI стал одной из наиболее устойчивых областей применения разъёмов DIN. Они используются в синтезаторах, звуковых картах, клавишных инструментах и другом аудиооборудовании, обеспечивая стандартизированное и надёжное соединение устройств.

Вывод

Несмотря на развитие цифровых интерфейсов и широкое распространение USB, разъёмы DIN и miniDIN продолжают использоваться в различных областях электроники. Их универсальность, простота конструкции и независимость от конкретного протокола передачи данных делают их актуальными для многих задач. При разработке оборудования и подборе компонентов, доступных, в том числе, через компанию Эиком, разъёмы DIN и miniDIN по-прежнему могут рассматриваться как надёжное и проверенное решение.
