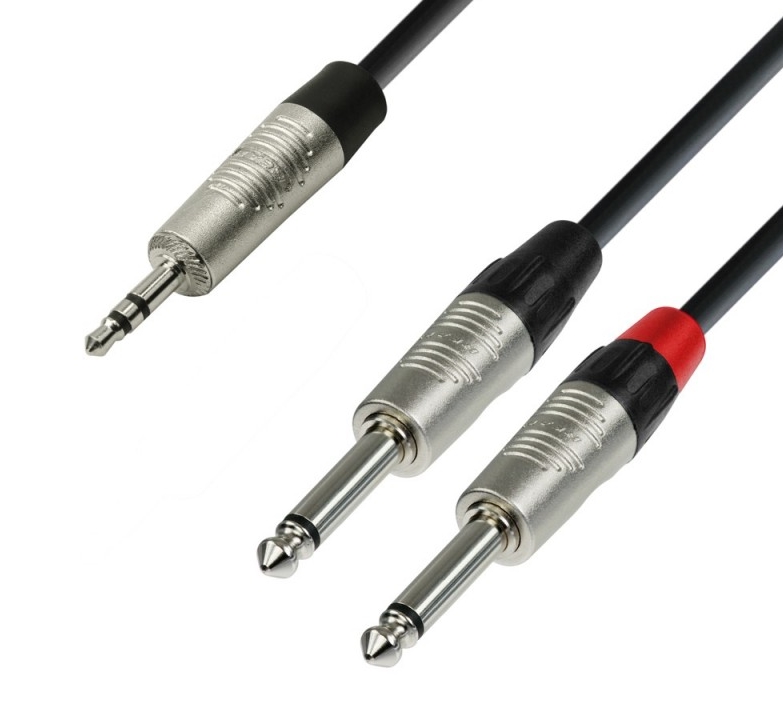

Разъёмы «джек»: эволюция, разновидности и перспективы применения

Кабели, штекеры и гнёзда давно стали неотъемлемой частью современной электроники. Наиболее узнаваемым среди них является разъём типа «джек», который у большинства пользователей ассоциируется с аудиотехникой. Однако сфера его применения значительно шире и выходит далеко за рамки подключения наушников или динамиков.

Благодаря простоте конструкции, универсальности и совместимости с различными типами сигналов, разъёмы «джек» применяются в профессиональном оборудовании, промышленности, авиации и сервисных системах. Чтобы уверенно ориентироваться в кабельной продукции и понимать возможности конкретных решений, важно разобраться в разновидностях этих разъёмов и принципах их классификации, а также оценить перспективы их дальнейшего использования.

Классификация разъёмов «джек» и основные отличия

История разъёмов «джек» уходит в XIX век, когда они использовались в ручных телефонных коммутаторах. Однако широкое распространение они получили значительно позже, с развитием аудио- и измерительной техники. Основными критериями, по которым различаются разъёмы данного типа, являются диаметр штекера и количество сигнальных контактов. Именно эти параметры определяют область применения, электрические характеристики и совместимость с оборудованием.

Разъём 6,35 мм — классический крупный «джек»

Штекер диаметром 6,35 мм, известный как «большой джек» или 1/4 дюйма, является самым крупным коммерчески распространённым вариантом. Сегодня он чаще всего используется в профессиональной аудиотехнике: музыкальных инструментах, микшерах, усилителях и студийных микрофонах.

Несмотря на прочность и надёжность, данный формат постепенно уступает место XLR-разъёмам, которые обеспечивают лучшую защиту от помех и более стабильную передачу сигнала. Тем не менее крупный «джек» по-прежнему остаётся стандартом в концертной и студийной среде.

Разъёмы 4,4 мм — формат «банты» и стандарт Pentaconn

Разъёмы диаметром 4,4 мм, часто называемые «бантами», применяются преимущественно в профессиональной аудиоаппаратуре. Несмотря на сравнительно крупные размеры, этот формат не утратил актуальности. Ярким подтверждением является появление в 2015 году стандарта Pentaconn, разработанного японской компанией Nippon DICS. Пятиконтактный разъём Pentaconn был хорошо принят специалистами и нашёл применение в высококлассных музыкальных устройствах, особенно там, где требуется симметричная передача сигнала и минимальные потери качества.

Разъём 3,5 мм — универсальный minijack

Наиболее массовым и узнаваемым вариантом является minijack диаметром 3,5 мм. Он используется в смартфонах, компьютерах, планшетах и портативной аудиотехнике. Именно этот формат на протяжении многих лет оставался стандартным решением для подключения наушников, гарнитур и активных акустических систем. Широкая распространённость minijack объясняется удачным сочетанием компактности, надёжности и совместимости с огромным количеством устройств.

Разъём 2,5 мм — компактный microjack

Самым миниатюрным представителем семейства является microjack диаметром 2,5 мм. Он применялся в более старых моделях портативной электроники, а также в отдельных устройствах в качестве разъёма питания или сервисного интерфейса.

Из-за малых размеров такие разъёмы более уязвимы к механическим повреждениям, что стало одной из причин их постепенного вытеснения более прочными и универсальными решениями.

Контактные схемы: TS, TRS и TRRS

Помимо диаметра, важнейшей характеристикой разъёмов «джек» является количество сигнальных контактов. На практике наиболее распространены варианты с двумя, тремя и четырьмя контактами, обозначаемые как TS, TRS и TRRS.

Аббревиатуры отражают структуру разъёма: T (tip) — наконечник, R (ring) — одно или несколько промежуточных колец, S (sleeve) — общий контакт или «земля». От конфигурации контактов зависит возможность передачи стереосигнала, микрофонного канала или управляющих сигналов.

Плюсы и минусы конструкции «джек»

Ключевым преимуществом разъёмов «джек» является возможность подключения в любом положении без риска неправильной ориентации. Это свойство унаследовано от их использования в телефонных коммутаторах.

В то же время конструкция имеет и недостатки. При подключении штекера возможен кратковременный контакт сигнального наконечника с другими контактами, что может вызывать помехи или щелчки. Это ограничение является конструктивной особенностью данного типа разъёма.

Где применяются разъёмы «джек» сегодня

Основная область применения разъёмов «джек» — аудиооборудование: наушники, микрофоны, музыкальные инструменты и акустические системы. Однако их использование этим не ограничивается.

В авиации применяются специализированные разъёмы «джек», включая формат диаметром 7,2 мм, известный как «штекер NATO», который используется в военных самолётах стран НАТО для подключения электронных модулей.

Кроме того, разъёмы microjack нередко используются в телевизорах как сервисные интерфейсы, обеспечивающие связь с материнской платой в процессе производства и настройки оборудования.

Перспективы разъёмов «джек» в XXI веке

На первый взгляд может показаться, что разъёмы «джек» постепенно уходят в прошлое. Особенно заметно это в сегменте смартфонов, где многие производители отказались от отдельного аудиоразъёма в пользу USB-C. Этот тренд начался в 2016 году и получил широкое распространение.

Однако в профессиональной музыкальной индустрии и промышленности разъёмы «джек» по-прежнему востребованы. Более того, продолжается разработка новых стандартов, таких как Pentaconn. В промышленной среде ценится их универсальность и возможность передачи не только аудиосигналов, но и данных интерфейсов управления.

Полное исчезновение разъёмов «джек» маловероятно: в областях, где модернизация оборудования связана с высокими затратами, они остаются практичным и надёжным решением.

Вывод

Разъёмы типа «джек» прошли долгий путь развития — от телефонных коммутаторов до современных профессиональных и промышленных систем. Несмотря на снижение популярности в потребительской электронике, они сохраняют важную роль в аудиоиндустрии, авиации и производственных приложениях. Универсальность, простота и надёжность делают разъёмы «джек» актуальными и сегодня, а значит, они ещё долго будут использоваться в самых разных технологических областях.
