Разъемы Hirose: как выбрать серию для разных задач

Разъем определяет не только способ соединения компонентов, но и удобство сборки, обслуживания и дальнейшей эксплуатации оборудования. При выборе учитывают количество контактов, габариты, тип фиксации и способ монтажа.

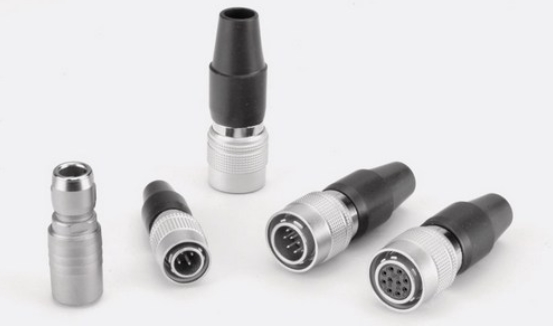

Hirose выпускает несколько серий разъемов, рассчитанных на разные условия применения. Линейки HR10A, HR10, HR30, HR25A и LF используются в промышленной автоматике, измерительной технике, медицинском оборудовании, системах связи и других электронных устройствах.

Содержание

• Универсальные разъемы HR10A и HR10
• Специализированные серии для разных устройств
• HR30 для компактного оборудования
• HR25A для многоконтактных соединений
• LF с байонетной фиксацией
• Как подобрать подходящую серию

Универсальные разъемы HR10A и HR10

Серии HR10A и HR10 предназначены для быстрого и надежного соединения сигнальных и силовых цепей. В них используется механизм push-pull: штекер фиксируется в гнезде нажатием, а для разъединения достаточно потянуть за корпус.

Разное количество контактов позволяет использовать HR10A и HR10 как в простых сигнальных цепях, так и в более сложных устройствах, где через один разъем передается сразу несколько линий.

Разъемы выпускаются в трех размерах и могут иметь 4, 5, 6, 10, 12 или 20 контактов. Это позволяет подобрать исполнение под конкретную схему и доступное монтажное пространство.

HR10A отличается компактными размерами и востребован в измерительных приборах, медицинской аппаратуре и промышленной электронике. Серия HR10 представляет собой универсальное решение для передачи питания и сигналов, сочетая простую установку с высокой надежностью.

Специализированные серии для разных устройств

Не каждому оборудованию подходит стандартный круглый разъем. В одних конструкциях особенно важны минимальные габариты, в других — большое число контактов или защита от случайного разъединения. Для таких задач предназначены серии HR30, HR25A и LF.

Выбор серии Hirose следует начинать с условий эксплуатации: размеров корпуса, количества цепей и требований к фиксации соединения.

Каждая из этих линеек рассчитана на определенный сценарий использования. Поэтому сравнивать их только по внешнему виду или числу контактов недостаточно.

HR30 для компактного оборудования

Серия HR30 разработана для устройств, где необходимо сохранить свободное пространство без ущерба для механической прочности соединения. Миниатюрные разъемы подходят для камер, систем визуализации, датчиков и другой аппаратуры с ограниченными габаритами.

Различные варианты исполнения помогают выбрать модель с учетом конструкции корпуса, способа установки и характеристик электрической цепи.

HR25A для многоконтактных соединений

HR25A предназначена для оборудования, в котором требуется передавать несколько сигналов через один компактный разъем. Серия поддерживает исполнения с количеством контактов от 4 до 20.

Такие изделия используют в сложных электронных устройствах, системах управления и измерительных комплексах. HR25A позволяет рационально организовать подключение, не увеличивая размеры монтажного узла.

LF с байонетной фиксацией

В отличие от HR10A, HR10 и HR30, серия LF оснащена байонетным механизмом блокировки. Для соединения элементы совмещают и поворачивают, после чего они надежно фиксируются. Такая конструкция снижает риск случайного отсоединения кабеля.

Байонетная фиксация особенно важна для оборудования, которое регулярно перемещается или подвергается вибрации: она помогает сохранить стабильность соединения без использования дополнительных крепежных элементов.

Разъемы LF подходят для промышленной автоматики, мобильного оборудования, систем связи и аппаратуры, работающей в сложных условиях. В зависимости от исполнения доступны варианты с внешним или внутренним байонетом.

Разъемы Hirose применяются в:

• промышленных роботах и приводах;
• системах управления и автоматизации;
• медицинском оборудовании для ухода за пациентами;
• измерительных приборах и промышленных датчиках;
• зарядных устройствах для электромобилей;
• телекоммуникационных и мобильных системах.

Как подобрать подходящую серию

HR10A и HR10 подойдут для универсальных задач, когда важны быстрое подключение и механизм push-pull. HR30 стоит выбрать для компактных устройств с ограниченным внутренним пространством. HR25A будет полезна при необходимости подключить большое количество цепей через один разъем.

Серия LF оптимальна для оборудования, где соединение должно выдерживать вибрации, случайные рывки и другие внешние воздействия. При окончательном выборе также следует учитывать размер корпуса, число контактов, тип монтажа и условия эксплуатации.

Разъемы Hirose позволяют подобрать решение практически для любого электронного узла — от миниатюрной камеры до промышленной системы управления. Правильно выбранная серия обеспечивает удобство монтажа, надежную фиксацию и стабильную работу оборудования.
