Разъемы RCA: классика аналогового сигнала в аудио и видео

Задумывались ли вы, какую роль играют RCA-разъемы в качестве звука и изображения вашей техники? Эти соединители, также известные как CINCH, уже более 80 лет остаются важной частью аудио- и видеосистем. Их история началась в 1930-х годах, когда их разработала компания Radio Corporation of America. С тех пор они прочно закрепились в мире электроники и до сих пор активно используются в различных устройствах.

Основные моменты с первого взгляда

Разъемы RCA, или CINCH, на протяжении десятилетий занимают важное место в передаче аудио- и видеосигналов. Их конструкция предельно проста: центральный контакт передает сигнал, а внешнее металлическое кольцо выполняет функцию заземления. Это решение обеспечивает надежное и удобное подключение устройств – от проигрывателей до телевизоров и усилителей.

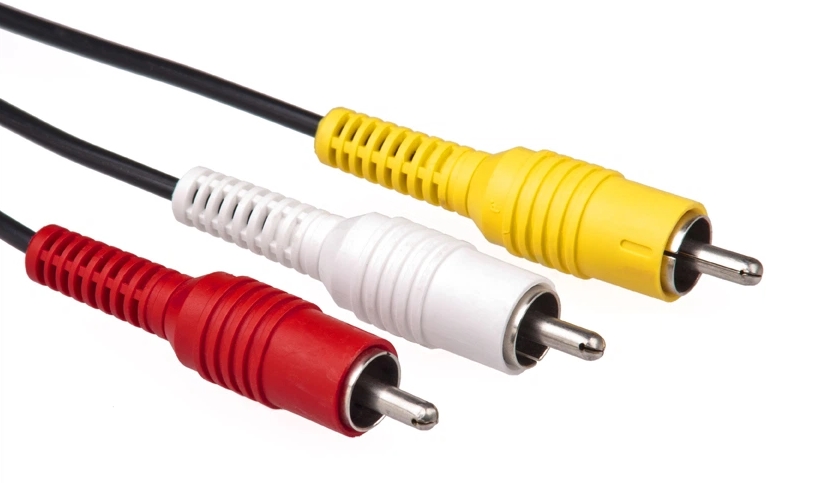

Цветовая маркировка (белый, красный и желтый) значительно упрощает подключение. Белый и красный отвечают за аудио (левый и правый каналы), а желтый – за видеосигнал. Такая система помогает избежать ошибок и делает эксплуатацию максимально простой даже для неподготовленного пользователя.

Несмотря на распространение современных цифровых интерфейсов, таких как HDMI, RCA-разъемы по-прежнему широко используются, особенно в старом оборудовании. Их надежность и универсальность делают их актуальными и сегодня. Для стабильной работы системы важно регулярно проверять соединения и при необходимости обращаться к специалистам.

Что такое разъемы RCA

RCA-разъемы – это распространенный тип электрических соединителей, применяемых для передачи аналоговых аудио- и видеосигналов. Их устройство включает центральный контакт, по которому проходит сигнал, и внешний металлический обод, обеспечивающий заземление и устойчивость соединения.

Стандартная цветовая схема помогает быстро ориентироваться: белый и красный используются для аудио (левый и правый каналы соответственно), а желтый – для передачи видео.

Существует два основных типа разъемов: штекеры (мужские) и гнезда (женские). Штекер вставляется в гнездо, обеспечивая быстрое и удобное подключение. Благодаря простоте конструкции и универсальности такие разъемы стали стандартом для множества аудио- и видеоустройств и широко применяются в домашних мультимедийных системах.

Принцип работы и применение разъемов RCA

RCA-разъемы играют ключевую роль в передаче аналоговых сигналов. Аудио может передаваться в формате моно (один канал) или стерео (два канала). В случае RCA каждый канал передается отдельно, что позволяет добиться более чистого и детализированного звучания.

Видеосигнал, в свою очередь, может быть композитным – когда изображение передается единым потоком, или компонентным – когда сигнал разделяется на несколько частей для повышения качества изображения.

Однако при работе с RCA важно учитывать такие параметры, как импеданс и качество сигнала. Несоответствие импеданса может привести к искажениям звука или изображения. Поэтому необходимо подбирать кабели и разъемы, полностью совместимые с используемым оборудованием.

RCA-разъемы применяются в самых разных устройствах: проигрывателях, телевизорах, усилителях и ресиверах. Благодаря универсальности они стали стандартом для домашних систем, позволяя легко соединять различные устройства и получать стабильное качество сигнала.

В системах видеонаблюдения такие разъемы используются для передачи видеосигнала от камер к регистраторам. Хотя в новых решениях они постепенно уступают место современным интерфейсам, RCA по-прежнему активно используются в уже существующих системах благодаря своей надежности.

Разъемы RCA

RCA-разъемы представлены в различных вариантах, что делает их универсальным решением для множества задач. Их назначение определяется цветом: красный и белый используются для аудио, желтый – для видео. Такая маркировка облегчает подключение и снижает риск ошибок.

В более сложных аудиосистемах могут применяться дополнительные цвета, соответствующие каналам объемного звучания или сабвуферам.

С точки зрения совместимости, RCA-разъемы подходят для широкого спектра устройств – от старых проигрывателей и ЭЛТ-телевизоров до современных аудио- и видеосистем. Несмотря на появление HDMI и других цифровых стандартов, RCA все еще используется, позволяя подключать DVD-плееры, проекторы и ресиверы.

В современных аудиосистемах эти разъемы особенно востребованы при работе с аналоговыми сигналами и оборудованием без цифровых интерфейсов. Они обеспечивают достойное качество передачи, что делает их актуальными даже в аудиофильских решениях. При выборе кабелей важно учитывать их качество, чтобы добиться наилучшего результата.

Как правильно выбрать RCA-кабель

Выбор RCA-кабеля напрямую влияет на качество звука и изображения. В первую очередь стоит обратить внимание на качество изготовления: материал, толщину изоляции и гибкость кабеля. Чем длиннее кабель, тем важнее наличие эффективной защиты от электромагнитных помех.

Рекомендуется выбирать кабели с позолоченными контактами – они устойчивы к коррозии и обеспечивают более надежное соединение.

Если вы планируете самостоятельно паять разъемы, важно иметь соответствующие инструменты и навыки. Перед пайкой необходимо правильно подготовить провода и обеспечить их защиту от повреждений. Качественная изоляция предотвращает короткие замыкания и продлевает срок службы соединения.

Также следует избегать резких перегибов кабеля при укладке, так как это может привести к его повреждению. Грамотный выбор и установка RCA-кабеля гарантируют стабильную работу системы и высокое качество сигнала.

Сравнение с другими разъемами

Несмотря на широкое распространение, разъемы RCA имеют ряд ограничений, особенно на фоне более современных стандартов, таких как HDMI. Главное отличие в сравнении RCA и HDMI заключается в типе сигнала: HDMI передает цифровой поток, обеспечивая значительно более высокое качество изображения и звука. Он поддерживает форматы HD и 4K, тогда как RCA ограничивается аналоговым сигналом и качеством уровня SD. Кроме того, HDMI способен передавать сразу несколько аудио- и видеоканалов по одному кабелю, что делает его более удобным решением для современных мультимедийных систем.

Если сравнивать RCA с разъемом 3,5 мм (Aux), оба варианта чаще всего используются для передачи аудиосигнала. Однако сферы их применения различаются. RCA чаще встречается в стационарной аудио- и видеотехнике, тогда как 3,5 мм широко используется в наушниках и портативных устройствах. При этом RCA обеспечивает более стабильное и качественное звучание в домашних аудиосистемах, а Aux выигрывает за счет универсальности и удобства в повседневной эксплуатации.

В системах видеонаблюдения актуально сравнение RCA и BNC. Разъемы BNC считаются более предпочтительными в профессиональной среде, поскольку поддерживают как аналоговые, так и цифровые сигналы и позволяют передавать их на большие расстояния без потери качества. В отличие от RCA, BNC изначально разработан для надежной и стабильной работы в условиях мониторинга. Понимание этих различий помогает выбрать подходящий тип подключения в зависимости от задач и оборудования.

Проблемы с соединениями RCA

При использовании RCA-разъемов могут возникать различные неисправности, о которых полезно знать заранее. Одной из самых распространенных проблем является гул в аудиосистеме, вызванный так называемым контуром заземления. Для его устранения можно использовать специальный изолятор или подключить все устройства к одному источнику питания. Также возможны электромагнитные помехи, возникающие при прокладке кабелей рядом с силовыми линиями – таких ситуаций лучше избегать.

Если вы столкнулись с ухудшением качества звука или изображения, начните с проверки соединений. Убедитесь, что все штекеры надежно зафиксированы в гнездах и не имеют повреждений. Следуйте стандартной цветовой маркировке: красный – правый канал, белый – левый, желтый – видео. Дополнительно проверьте настройки оборудования и корректность выбора входов и выходов.

Старайтесь не использовать чрезмерно длинные или запутанные кабели, так как это может негативно сказаться на сигнале. Регулярный осмотр состояния кабелей и разъемов поможет поддерживать стабильную работу системы и избежать неожиданных сбоев.

Безопасность и советы

При подключении RCA-разъемов важно соблюдать базовые правила безопасности. Перед началом убедитесь, что все устройства отключены от питания. Используйте цветовую маркировку для правильного подключения каналов, чтобы избежать путаницы и ошибок.

Вставляйте штекеры аккуратно и без перекосов – они должны плотно входить в гнезда. Неплотное соединение может вызвать помехи или прерывание сигнала. Также рекомендуется грамотно организовать кабели: не допускать их перегибов и прокладывать вдали от источников питания, чтобы снизить влияние электромагнитных помех.

Если после базовой диагностики проблемы сохраняются – например, присутствует гул или отсутствует сигнал – стоит обратиться к специалисту. Профессионал сможет выявить скрытые неисправности оборудования или ошибки в подключении. Это особенно важно для обеспечения безопасной и корректной работы всей системы.

Резюме

Разъемы RCA продолжают играть важную роль в аудио- и видеотехнике, несмотря на постепенное вытеснение цифровыми интерфейсами. Их простота, надежность и широкая совместимость делают их востребованными, особенно в системах, где используются аналоговые сигналы.

Они отлично подходят для передачи стереозвука, где каждый канал подключается отдельно. При этом качество кабеля имеет решающее значение: важно учитывать материалы, экранирование и длину, чтобы минимизировать помехи и потери сигнала.

Рекомендуется использовать кабели длиной не более примерно 4,5 метров, особенно если речь идет о критичных к качеству соединениях. Хорошее экранирование и качественные разъемы обеспечат стабильную работу системы и чистый звук.

При возникновении проблем первым шагом всегда должна быть проверка соединений и настроек. В случае сложностей лучше не рисковать и обратиться к специалисту, чтобы избежать повреждения оборудования и обеспечить надежную работу системы.

FAQ – часто задаваемые вопросы о разъемах RCA

Могу ли я использовать любой кабель RCA для любого подключения?
Хотя разъемы RCA стандартизированы, не каждый кабель подходит для любых задач. Важно учитывать тип сигнала (аудио или видео), длину кабеля и его качество. Использование качественных кабелей снижает уровень помех и улучшает итоговое звучание и изображение.

Как безопасно очистить RCA-разъемы?
Перед очисткой обязательно отключите оборудование от сети. Затем аккуратно протрите контакты мягкой тканью или ватной палочкой, слегка смоченной изопропиловым спиртом. Избегайте избытка жидкости и дайте разъемам полностью высохнуть перед повторным использованием.

Какие проблемы встречаются чаще всего?
Наиболее распространены гул из-за контура заземления и помехи от внешних источников, например, силовых кабелей. Для решения важно проверить плотность соединений, качество кабелей и правильность их прокладки. Если это не помогает, лучше обратиться к специалисту.
