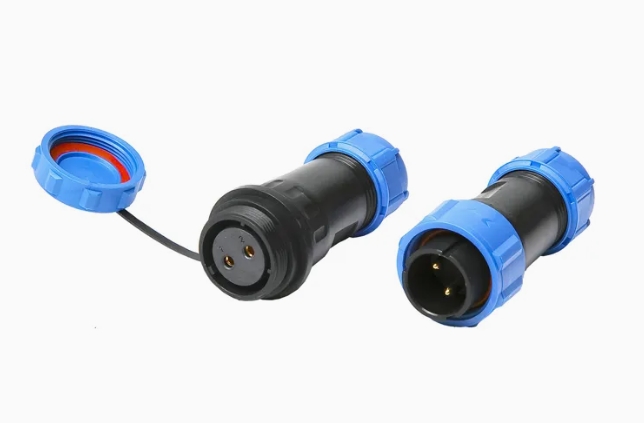

Разъемы WEIPU SP с боковым подключением для удобного монтажа
Компания Эиком расширила ассортимент промышленной соединительной продукции, добавив новые модификации разъемов WEIPU серии SP с усовершенствованной системой подключения проводников. Новое исполнение разработано специально для упрощения монтажа в условиях ограниченного пространства и позволяет значительно ускорить подключение оборудования без ущерба для надежности соединения.
Разъемы WEIPU уже давно используются в промышленной автоматизации, энергетике, системах светодиодного освещения, телекоммуникационном оборудовании и других сферах, где требуется высокая механическая прочность и защита от внешних воздействий.
Обновленная конструкция для быстрого подключения
Линейка SP считается одной из наиболее востребованных серий производителя благодаря высокой степени защиты IP68, прочному корпусу и широкому выбору вариантов исполнения. В нее входят популярные серии SP13, SP17 и SP21, которые успешно применяются в оборудовании различного назначения.
Главным отличием новых моделей стало изменение конструкции винтовых клемм. Если ранее крепежные винты располагались на задней стороне корпуса (Top Mount), то теперь они перенесены на боковую часть разъема (Horizontal). Такое решение обеспечивает свободный доступ к контактам даже после установки изделия и значительно упрощает процесс подключения кабеля.
Изменение конструкции стало результатом пожеланий пользователей, которым требовалось более удобное обслуживание соединителей без необходимости полного демонтажа оборудования.
Преимущества бокового расположения винтов
Новая схема подключения особенно полезна при монтаже в компактных электрических шкафах, распределительных коробках и другом оборудовании с ограниченным внутренним пространством.
Основные достоинства новой конструкции:
- удобный доступ к контактным винтам;
- ускоренное подключение проводов;
- сокращение времени сервисного обслуживания;
- снижение вероятности ошибок при монтаже;
- повышение удобства работы в стесненных условиях.
Разъемы выпускаются с количеством контактов от 2 до 5, рассчитаны на рабочий ток до 30 А и поддерживают напряжение до 500 В, что делает их универсальным решением для широкого спектра промышленного оборудования.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип разъема | Круглый |
| Исполнение | Гнездо или вилка |
| Тип контактов | Гнездовые или штекерные |
| Количество контактов | 2–5 |
| Степень защиты | IP68 |
| Серия | SP13, SP17, SP21 |
| Номинальный ток | 5–30 А |
| Номинальное напряжение | 200–500 В |
| Электрический монтаж | Винтовой зажим |
| Способ механического монтажа | Монтаж на панель, на кабель, крепление гайкой сзади, винтовое крепление |
| Система фиксации | Наружная резьба, винтовая |
| Максимальное сечение провода | 4 мм² |
| Рабочая температура | -40…+85°C |
| Примечание | Отдельные параметры зависят от выбранной модификации. |
Итоги
Новые разъемы WEIPU SP с боковым расположением винтовых зажимов стали логичным развитием популярной линейки промышленных соединителей. Благодаря модернизированной конструкции монтаж стал значительно удобнее, особенно в ограниченном пространстве, а высокая степень защиты IP68, широкий диапазон рабочих параметров и надежная механическая фиксация позволяют использовать эти изделия в самых разных промышленных системах. Появление новых моделей в ассортименте Эиком дает возможность подобрать оптимальное решение для создания долговечных и безопасных электрических соединений.
