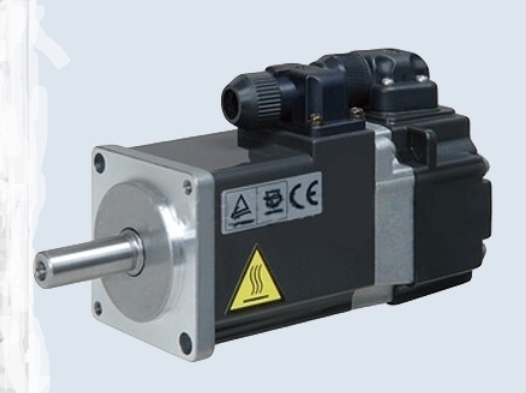

Сервомеханизмы: устройство, принципы работы и ключевые характеристики

Сервомеханизм — это электромеханическое устройство, предназначенное для точного управления положением, скоростью и усилием исполнительного органа. По своей сути он основан на двигателе постоянного тока, дополненном редуктором, системой управления и встроенным контуром обратной связи. Именно наличие обратной связи отличает сервомеханизм от обычного электродвигателя и позволяет ему с высокой точностью отслеживать заданные параметры движения.

В процессе работы выходной сигнал, содержащий данные о положении, скорости, ускорении или угловом смещении вала, постоянно сравнивается с заданным значением. Полученная разница обрабатывается корректирующим элементом и усиливается, после чего передается на исполнительный узел — привод или электродвигатель. Благодаря этому система автоматически компенсирует отклонения и поддерживает требуемые характеристики движения.

Сервомеханизмы нашли широкое применение практически во всех областях современной техники. Они используются в легкой и тяжелой промышленности, электронике и электротехнике, робототехнике и моделировании, а также в оборудовании, где требуется плавное и точное интерполяционное перемещение между заданными точками траектории.

Назначение и роль сервоприводов в автоматике

На практике сервомеханизмы чаще всего называют сервоприводами. В системах автоматического управления они выполняют роль ключевого исполнительного элемента, преобразующего управляющие электрические сигналы в контролируемое механическое движение. С их помощью осуществляется точное позиционирование и регулирование работы различных механизмов и узлов.

В качестве исполнительных устройств могут выступать заслонки, клапаны, тормозные механизмы, краны и другие элементы гидравлических и пневматических систем. Сервоприводы применяются как в отдельных машинах и приборах, так и в составе сложных промышленных установок и производственных линий. Конструктивное исполнение сервомеханизма зависит от его назначения, рабочих параметров и условий эксплуатации.

Однако в большинстве случаев он включает следующие основные компоненты:

• двигатель постоянного тока;
• датчик положения (чаще всего потенциометр или энкодер);
• редуктор для согласования скорости и крутящего момента;
• электронный блок управления положением вала;
• защитный корпус.

Определение текущего положения вала осуществляется с помощью встроенного датчика, например поворотного потенциометра, который передает данные в систему управления и замыкает контур обратной связи.

Принцип действия сервомеханизма

Компактные аналоговые сервомеханизмы, применяемые в моделировании и несложных автоматизированных системах, работают с использованием управляющего сигнала частотой около 50 Гц. Это означает, что входной сигнал анализируется с интервалом примерно 20 мс. Нейтральное положение вала обычно соответствует импульсу длительностью около 1,5 мс, а отклонение вала в ту или иную сторону определяется изменением ширины импульса в диапазоне приблизительно от 1 до 2 мс.

Разность между текущим и заданным значением преобразуется в управляющее воздействие, которое заставляет двигатель поворачиваться до достижения требуемого положения. Такой принцип обеспечивает достаточную точность для большинства простых задач, но имеет ограничения по скорости реакции и силе удержания.

Особенности цифровых сервомеханизмов и алгоритмы управления

Цифровые сервомеханизмы являются более современным и технологичным решением. Они используют повышенные частоты дискретизации управляющего сигнала, что позволяет значительно увеличить точность позиционирования, особенно при малых угловых отклонениях. Кроме того, цифровые модели отличаются более высокой динамикой и быстрым откликом на изменения входных параметров.

Важным преимуществом цифровых сервомеханизмов является увеличенная сила удержания — в среднем она в несколько раз выше, чем у аналоговых решений. Это делает их более устойчивыми к внешним нагрузкам и вибрациям, а также расширяет область применения в сложных и ответственных системах.

Не менее значимым фактором является используемый алгоритм управления. Наиболее распространены регуляторы типа PID, которые подходят для большинства стандартных задач и обеспечивают стабильную работу при умеренных требованиях к быстродействию. Для более сложных систем, где требуется высокая точность и плавность движения, применяются алгоритмы PIV, позволяющие эффективнее управлять динамикой привода при сложных траекториях движения.

Основные технические характеристики сервомеханизмов

Ключевые параметры, определяющие возможности и область применения сервомеханизмов, включают:

• крутящий момент и скорость вращения;
• допустимое время работы при перегрузке;
• соотношение крутящего момента и момента инерции;
• разрешающую способность системы обратной связи;
• частотную характеристику и полосу пропускания;
• габаритные размеры;
• поддерживаемые интерфейсы и сетевые решения.

Крутящий момент и скорость вращения

Крутящий момент и скорость являются базовыми характеристиками любого сервомеханизма, так как именно они определяют его мощность и способность работать с нагрузкой. Как правило, производители указывают значения момента отдельно для непрерывного режима и кратковременной перегрузки.

Непрерывный крутящий момент соответствует уровню, который двигатель способен развивать без риска перегрева и повреждений при длительной работе. Пиковый момент используется лишь кратковременно, например, в фазах разгона, торможения или при компенсации резких изменений нагрузки.

При выборе сервомеханизма важно учитывать среднеквадратичное значение крутящего момента (RMS), которое должно соответствовать условиям непрерывной эксплуатации. Также необходимо обращать внимание на рабочий цикл и способность устройства эффективно отводить тепло.

Скорость вращения определяет максимальное и среднее число оборотов в единицу времени и напрямую влияет на быстродействие системы. В совокупности скорость и крутящий момент формируют полезную мощность сервопривода.

Момент инерции и его влияние на точность

Одним из критически важных параметров является момент инерции ротора двигателя и подключенной нагрузки. Сервомеханизм работает в замкнутом контуре управления, где ток двигателя постоянно регулируется на основе разницы между фактическими и заданными значениями положения, скорости и момента.

Если соотношение инерции двигателя и нагрузки выбрано неправильно, система может начать колебаться. Такие колебания проявляются в виде рывков и вибраций, что снижает точность управления и может привести к преждевременному износу или повреждению механических компонентов.

Минимизация момента инерции и правильный выбор передаточного механизма позволяют повысить стабильность работы сервомеханизма и точность позиционирования, особенно в динамичных режимах.

Разрешающая способность системы обратной связи

Разрешение энкодера или другого датчика положения определяет, насколько точно сервомеханизм способен фиксировать малейшие перемещения вала. В современных системах разрешение часто достигает 20 бит и выше, что обеспечивает чрезвычайно высокую точность контроля.

Чем выше разрешающая способность, тем быстрее система обнаруживает изменения положения и корректирует работу двигателя. Это особенно важно для высокоскоростных и прецизионных приложений, где требуется мгновенная реакция на отклонения.

Полоса пропускания и динамические характеристики

Частотная характеристика сервомеханизма описывает его способность реагировать на изменения управляющего сигнала. Полоса пропускания определяет диапазон частот, в котором система может эффективно отслеживать и корректировать движение.

Чем шире полоса пропускания, тем выше точность и скорость адаптации сервопривода к изменяющимся условиям работы. Современные сервомеханизмы способны работать с полосами пропускания свыше 1 кГц, что делает их подходящими для сложных высокодинамичных задач.

Итоговый вывод

Сервомеханизмы являются неотъемлемой частью современных автоматизированных систем, обеспечивая точное, стабильное и управляемое движение исполнительных механизмов. Понимание их конструкции, принципов работы и ключевых параметров позволяет правильно подобрать сервопривод под конкретную задачу, повысить надежность оборудования и добиться максимальной эффективности. Грамотный выбор сервомеханизма с учетом крутящего момента, инерции, разрешения и частотных характеристик является основой для создания производительных и долговечных систем управления.
