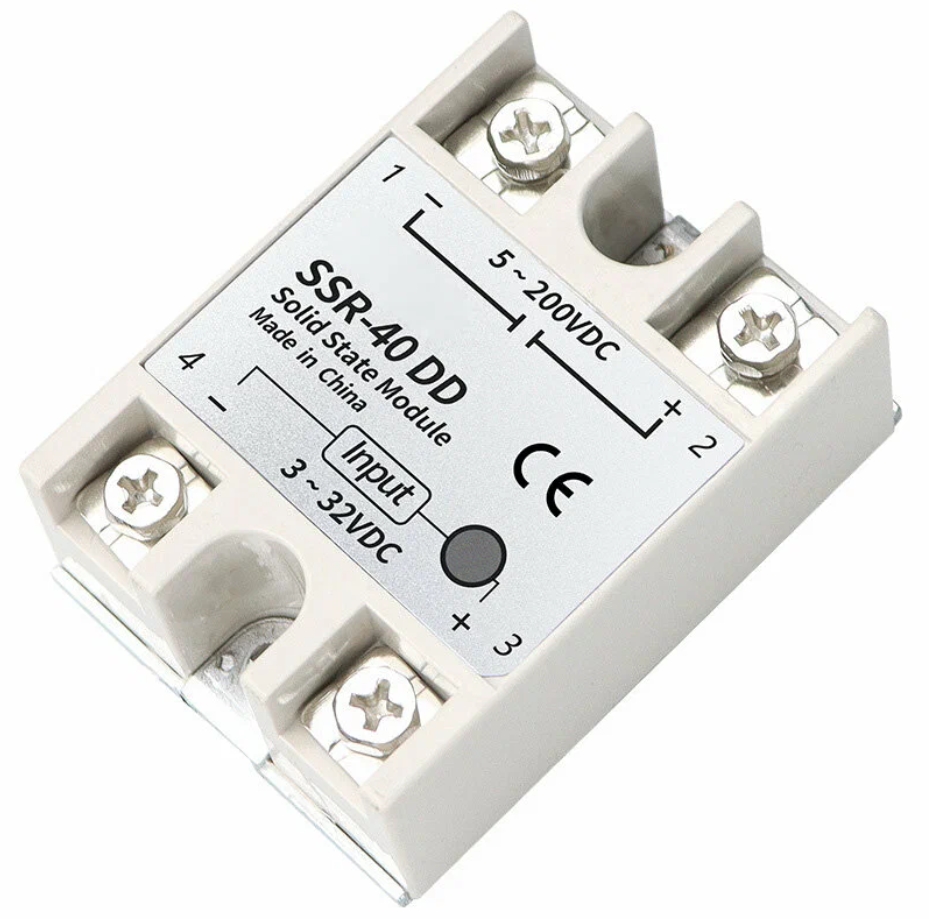

SSR-реле Relpol: быстрое и безопасное управление нагрузками

Твердотельные реле Relpol предназначены для быстрого, бесшумного и надежного управления нагрузками в системах промышленной автоматизации. Они подходят для коммутации однофазных и трехфазных цепей, включая нагревательное оборудование, двигатели, освещение и климатические установки. Благодаря отсутствию механических контактов SSR-модули отличаются длительным ресурсом и устойчивостью к интенсивной эксплуатации.

Содержание

• Почему SSR-реле выбирают для автоматизации
• Однофазные серии RSR30, RSR52 и RSR72
• Защита, индикация и удобство монтажа
• Электрические параметры твердотельных реле
• Трехфазные модули RSR62 для мощных нагрузок
• Соответствие международным требованиям

Твердотельные реле, или SSR-модули, давно стали востребованным решением в промышленной автоматике. Однако одинаковая внешне конструкция еще не гарантирует одинаковую надежность: стабильность работы устройства зависит от качества электронных компонентов, продуманной схемотехники, теплового режима и уровня защиты силовых и управляющих цепей. Именно на этих характеристиках делает акцент бренд Relpol, продукция которого представлена в ассортименте Эиком.

SSR — сокращение от английского Solid State Relay, то есть «твердотельное реле». В отличие от электромеханических аналогов, такие устройства не используют подвижные контакты. Коммутация выполняется полупроводниковыми элементами, благодаря чему реле быстро срабатывают, не создают искрения при переключении и хорошо переносят вибрации, удары и интенсивные циклы работы.

Твердотельные реле Relpol сочетают высокую скорость коммутации, отсутствие механического износа и средства защиты, важные для непрерывной промышленной эксплуатации.

Отсутствие механически изнашиваемых деталей помогает увеличить ресурс оборудования. Дополнительными преимуществами становятся тихая работа, минимизация помех в управляющей цепи и возможность применять реле там, где требуется частое переключение нагрузки. По этим причинам SSR-устройства широко используют в системах автоматизации, отопительном оборудовании, освещении, технологических установках и производственных линиях.

Почему SSR-реле выбирают для автоматизации

Рынок твердотельных реле предлагает множество решений, но для стабильной работы недостаточно просто обеспечить нужные значения тока и напряжения. Устройство должно выдерживать длительные нагрузки, корректно отводить тепло, защищать чувствительную электронику от сетевых помех и обеспечивать безопасную передачу управляющего сигнала.

В промышленной автоматике важны не только номинальные параметры реле, но и его способность стабильно работать при частых коммутациях, вибрациях и сетевых помехах.

Relpol использует отраслевой опыт при разработке SSR-модулей и предлагает изделия, рассчитанные на практическое применение в автоматизированных системах. Такие реле помогают управлять исполнительными механизмами без подвижных контактов, снижать требования к обслуживанию и повышать надежность оборудования, работающего в повторяющихся циклах.

Однофазные серии RSR30, RSR52 и RSR72

Для однофазных цепей Эиком предлагает несколько серий твердотельных реле Relpol, различающихся форм-фактором и способом установки. Серия RSR30 выполнена в узком корпусе и предназначена для непосредственного монтажа на печатную плату либо в подходящее гнездо. Это удобный вариант для компактных электронных устройств и шкафов управления.

Правильный отвод тепла — один из ключевых факторов долговечной работы твердотельного реле при управлении мощной нагрузкой.

Серия RSR52 оснащается винтовыми клеммами и монтажными отверстиями для фиксации винтами. Такое исполнение ориентировано на панельную установку вне печатной платы и подходит для промышленной аппаратуры. Реле этого формата применяются в машинах для переработки пластмасс, включая литьевые установки, в пищевом оборудовании, системах ОВК, а также в устройствах управления освещением.

Для эффективного отвода тепла производитель выпускает совместимые радиаторы. В модулях серии RSR72 теплоотвод уже встроен в конструкцию корпуса, что упрощает монтаж и сокращает число дополнительных компонентов. На задней стороне корпуса предусмотрено крепление для установки на DIN-рейку TH35, распространенную в электротехнических шкафах.

Защита, индикация и удобство монтажа

Модули Relpol имеют ряд защит и практичных функций, упрощающих их установку и адаптацию под различные применения:

• В реле RSR72 предусмотрена встроенная цепь из резистора, конденсатора и варистора, формирующая защиту типа MOV.
• Защитная схема подавляет перенапряжения, возникающие при отключении индуктивных нагрузок, включая электродвигатели.
• MOV-цепь ограничивает импульсные помехи, поступающие из питающей сети, и способствует увеличению срока службы реле.
• Отдельные исполнения поддерживают коммутацию при переходе напряжения через ноль либо случайное включение.
• Серии RSR52 и RSR72 оснащены светодиодной индикацией, позволяющей визуально контролировать рабочее состояние устройства.
• Оптическая развязка обеспечивает изоляцию управляющей и силовой частей при напряжении до 4000 В RMS.

Встроенная защита от импульсных перенапряжений и оптическая развязка помогают сохранить надежность как силовой части, так и цепи управления.

Выбор способа включения позволяет подобрать модуль под конкретный характер нагрузки. Коммутация при нулевом пересечении особенно актуальна, когда необходимо уменьшить электромагнитные помехи и снизить влияние пусковых процессов. Случайное включение может потребоваться в задачах, где важен точный момент подачи питания.

Электрические параметры твердотельных реле

Однофазные SSR-реле Relpol охватывают широкий диапазон рабочих характеристик. Серия RSR30 рассчитана на напряжение нагрузки до 280 В AC, а модули RSR52 и RSR72 способны работать в цепях с напряжением до 660 В AC. Исполнения для печатного монтажа также доступны в вариантах для коммутации постоянного тока до 180 В DC.

Широкий выбор управляющих напряжений упрощает интеграцию реле в существующие системы с различными контроллерами, ПЛК и источниками питания. Поддерживаемый ток нагрузки находится в диапазоне от 1 до 80 А, а минимальное время переключения может составлять всего 50 мкс.

Трехфазные модули RSR62 для мощных нагрузок

Для коммутации трехфазных цепей предназначена серия RSR62. Эти реле выполнены в модульном корпусе с винтовыми соединениями, что делает их удобными для установки в электротехнических шкафах и системах промышленного управления. Модули выпускаются с управляющим сигналом 4…32 В DC либо 90…280 В AC.

Реле RSR62 рассчитаны на работу с нагрузками напряжением от 24 до 660 В и током до 80 А. Такие показатели позволяют использовать устройства для управления требовательными потребителями: электрическими печами, нагревательными системами, вентиляционными установками и трехфазными двигателями.

Трехфазные SSR-реле позволяют компактно организовать управление мощными приводами и нагревательными системами в одном промышленном модуле.

Трехфазные исполнения получили основные преимущества однофазных моделей: защиту RC/MOV, оптическую изоляцию входа, светодиодную индикацию состояния и возможность монтажа на радиатор. Комплекс этих решений помогает обеспечить устойчивую работу оборудования при интенсивной эксплуатации и воздействии помех в питающей сети.

Соответствие международным требованиям

Твердотельные реле Relpol производятся с учетом распространенных международных норм и требований. Продукция соответствует директивам и стандартам RoHS, REACH, CE, CUL и ЕАС. Это упрощает подбор компонентов для оборудования, которое поставляется на разные рынки и должно отвечать требованиям по безопасности, ограничению опасных веществ и электромагнитной совместимости.

Серии RSR30, RSR52, RSR72 и RSR62 формируют практичную линейку SSR-реле для однофазных и трехфазных задач. Благодаря широкому диапазону напряжений, токов и управляющих сигналов, наличию защитных цепей, оптической развязки и вариантов удобного монтажа решения Relpol подходят для надежного управления промышленными нагрузками. При выборе конкретной модели важно сопоставить тип сети, характеристики потребителя, допустимый тепловой режим и требуемый способ коммутации — это позволит раскрыть ресурс твердотельного реле в полной мере.
