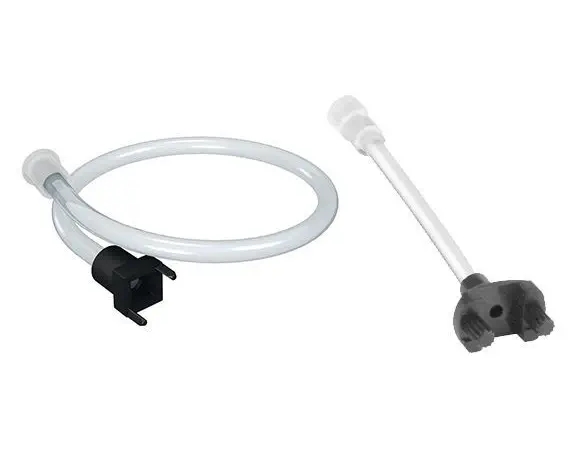

Световоды Mentor: компактные решения для светодиодных индикаторов панелей
При разработке панелей управления и интерфейсов HMI важно совместить удобную индикацию с рациональным размещением компонентов. Световоды передают свет от светодиода к нужному участку панели, упрощая компоновку, сокращая число деталей и затраты на реализацию проекта.
Такие элементы применяют десятилетиями, однако миниатюризация светодиодов делает их особенно востребованными. Они помогают сохранить заметную индикацию при использовании компактных LED. В ассортименте Эиком представлены решения Mentor, включая световоды для установки впрессовкой.
Основные характеристики световодов Mentor
Рассматриваемые модели вставляют в подготовленное отверстие панели. Удержание обеспечивают расположенные симметрично вдоль стержня клиновидные выступы либо кольца под основанием. Такая фиксация позволяет обойтись без крепления световода к печатной плате.
Световод закрепляется на панели независимо от платы. Это освобождает её поверхность для компонентов и расширяет возможности компоновки.
Разделение оптического элемента и платы помогает организовать индикацию без размещения светодиода непосредственно на лицевой поверхности корпуса.
Размеры
При выборе учитывают форму выходной поверхности, её размер и длину стержня. Круглые варианты имеют диаметр 1,3; 3,2; 5,0 или 5,2 мм. У квадратных размер стороны составляет 5,8 мм. Длина световодов варьируется от 3 до 46,3 мм.
Размер индикатора не определяется габаритами светодиода: даже небольшим SMD-компонентом можно подсветить линзу диаметром 5 мм.
Предусмотрены плоские, вогнутые и выпуклые выходные поверхности. Разнообразие исполнений позволяет подобрать элемент под геометрию панели и расстояние до источника света.
Преимущества и важные характеристики
Световоды Mentor рассчитаны на разные условия эксплуатации. Защита корпуса и допустимые температуры зависят от исполнения, поэтому параметры следует проверять для выбранной модели.
| Характеристика | Особенности |
|---|---|
| Защита от воды и пыли | У отдельных исполнений — до IP68. |
| Рабочая температура | Зависит от модели; например, от −40 до +85 °C. |
| Передача цвета | Материал подходит для светодиодов разных цветов, не подавляя отдельные длины волн. |
| Защита от засветки | Материал препятствует нежелательному освещению соседних световодов. |
| Устойчивость к ESD | Обеспечивает защиту от электростатических разрядов. |
| Компактность | Позволяет уменьшить расстояние между световодом и LED, сохраняя эффективность передачи света. |
Применение
Световоды позволяют объединить цепи интерфейса и индикации с основной платой устройства. Это помогает сократить число отдельных узлов и снизить стоимость конструкции.
Передача света к панели позволяет оставить электронику внутри корпуса и создать дополнительное разделение между пользователем и печатной платой.
Такое разделение актуально, в частности, для оборудования с риском высоковольтного пробоя: зарядных устройств электромобилей и контроллеров машин. Среди областей применения:
- Бытовая электроника: радио- и телевизионная аппаратура.
- Компьютерное оборудование: компьютеры и модули для стоек RACK.
- Медицинская техника: приборы со светодиодной индикацией.
- Промышленность и энергетика: контроллеры машин и энергосистем, инфраструктура EV.
- Автоматизированная торговля: билетные и вендинговые автоматы.
Световоды Mentor помогают сочетать компактную электронику с удобной индикацией на панели. Выбор размеров, формы и защитных характеристик позволяет адаптировать решение к конструкции корпуса и условиям работы устройства.
