Тепловизионные камеры: технологии, применение и рынок решений

Тепловизионные камеры нельзя отнести к числу принципиально новых разработок, однако именно в последние годы они получили широкое распространение. Это стало возможным благодаря развитию цифровых технологий, совершенствованию сенсоров и заметному снижению себестоимости производства. Сегодня такие устройства активно применяются в научных исследованиях, медицинской диагностике, промышленности и технической инспекции.

Помимо этого, тепловизоры представляют собой безопасный, экономически эффективный и полностью бесконтактный способ комплексного контроля температуры в различных технологических процессах. В ассортименте компании Эиком представлены специализированные тепловизионные камеры, предназначенные для перечисленных и множества других задач. Далее приведен обзор доступных решений, а также разъяснение принципов работы тепловизионной техники и основных направлений ее использования.

Принцип действия и ключевые области применения тепловизоров

Любое физическое тело, температура которого превышает абсолютный ноль, является источником электромагнитного излучения. Данное явление было описано еще в XIX веке, а его теоретическая модель была сформулирована Максом Планком в начале XX столетия. Тепловая энергия излучается в виде волн длиной примерно от 1 до 14 мкм, то есть в диапазоне инфракрасного спектра. Это излучение недоступно человеческому зрению, однако может эффективно регистрироваться с помощью фотоэлектрических преобразователей. Поскольку интенсивность ИК-излучения напрямую связана с температурой объекта, измерение этого параметра позволяет определить его тепловое состояние. Следует учитывать, что на спектральные характеристики излучения влияет ряд факторов, включая химический состав материала, поэтому в измерительных приборах используются сенсоры, чувствительные к широкому диапазону длин волн инфракрасного спектра.

От пирометра к тепловизионной камере

Наиболее простым устройством, использующим описанный физический принцип, является пирометр. В его конструкции применяется одиночный чувствительный элемент, фиксирующий суммарную интенсивность инфракрасного излучения, что позволяет определять температуру в одной точке либо усредненное значение. Тепловизионная камера функционирует по аналогичному принципу, однако вместо одного сенсора в ней используется матрица, состоящая из тысяч фотоэлектрических элементов.

Эти преобразователи одновременно регистрируют тепловое излучение по всей площади чувствительного слоя. С помощью оптической системы изображение наблюдаемой сцены проецируется на матрицу, аналогично работе цифровой фотокамеры. Полученные данные оцифровываются, что дает возможность программной обработки: автоматической калибровки чувствительности, определения минимальных и максимальных температурных точек, построения тепловых карт и анализа температурных распределений.

Универсальность и адаптация под конкретные задачи

Благодаря высокой скорости измерений и удобству эксплуатации тепловизионные камеры нашли применение в самых разных сферах — от научных лабораторий до промышленных объектов. На сегодняшний день для каждой области разработаны специализированные модели, отличающиеся рабочими параметрами, оптикой и функциональными возможностями. К основным направлениям использования тепловизионных камер относятся следующие области.

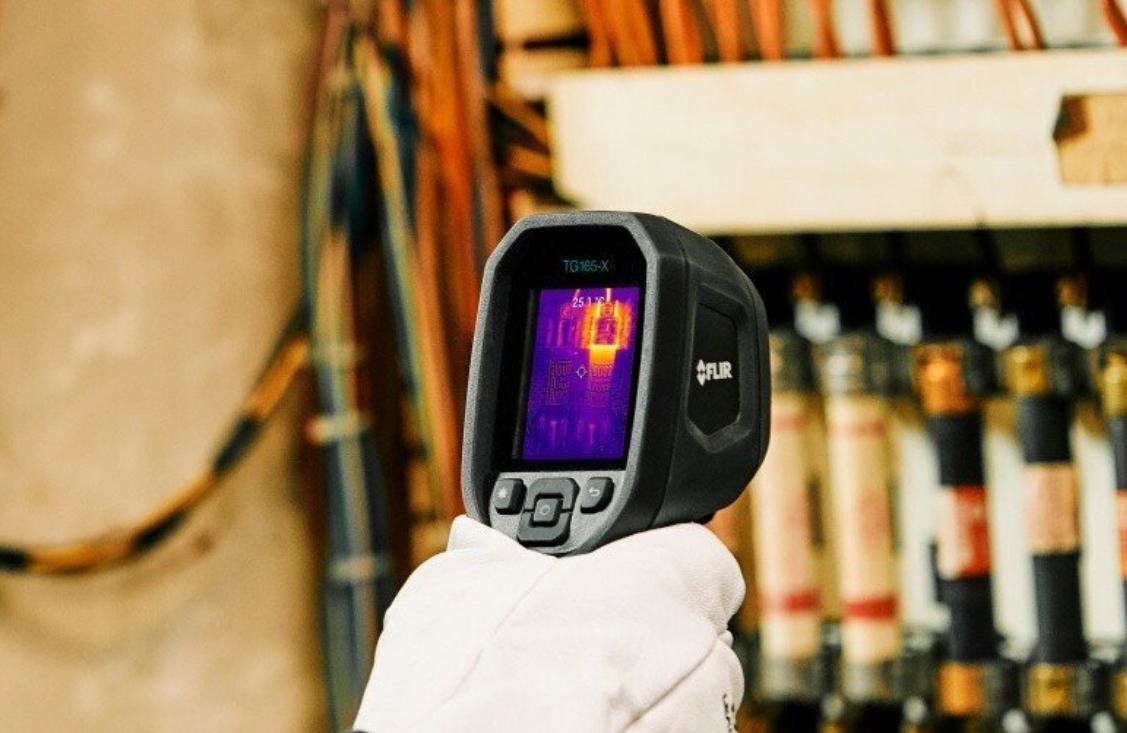

Техническая инспекция и обслуживание оборудования

Одной из сфер, где тепловизоры существенно повышают эффективность работ, является диагностика и инспекция инженерных систем. Тепловое изображение позволяет оперативно выявлять утечки, контролировать температуру теплоносителей, радиаторов и других элементов установок, а также определять зоны локального перегрева. В электроэнергетике и электротехнике участки цепей с повышенным сопротивлением проявляются в виде аномально высоких температур, что может свидетельствовать о потенциальной пожарной опасности.

Применение тепловизионной камеры позволяет быстро локализовать подобные участки и предотвратить аварийные ситуации. Кроме того, с ее помощью можно заранее выявить компоненты, работающие на пределе допустимых параметров, такие как предохранители или соединительные элементы. Существенным преимуществом является возможность проведения обследования с безопасного расстояния, включая контроль радиопередающих и высоковольтных объектов.

Медицинская диагностика и контроль температуры

В медицинской сфере тепловизионные камеры используются как неинвазивный способ измерения температуры тела человека. В клинической практике для этих целей традиционно применяются пирометры, однако тепловизоры обладают важным преимуществом — они позволяют одновременно контролировать температурные параметры у большого количества людей. Это делает их востребованными в местах массового пребывания, например, в приемных отделениях медицинских учреждений. В периоды эпидемиологических рисков такие системы применяются также на входных зонах офисных зданий, гостиниц и общественных пространств для оперативного выявления потенциально заболевших.

Разработка и диагностика электронных устройств

В сфере обслуживания и разработки электронной аппаратуры тепловизионные камеры являются эффективным инструментом для быстрой локализации неисправных компонентов, включая стабилизаторы напряжения, силовые элементы и драйверы. Они широко используются на этапе прототипирования, где позволяют оптимизировать конструкцию радиаторов и корпусов с точки зрения теплоотвода. Многоточечный температурный контроль является обязательной частью различных стресс-тестов и испытаний, проводимых в рамках сертификации электронных устройств как потребительского, так и промышленного назначения.

Промышленное производство и системы автоматизации

Поскольку тепловизоры работают бесконтактно, они идеально подходят для отраслей с повышенными требованиями к гигиене, таких как пищевая, фармацевтическая и химическая промышленность. Кроме того, такие камеры позволяют безопасно измерять экстремальные температуры — например, в химических реакторах, печах, системах охлаждения или в процессах металлургической обработки материалов.

Тепловизионные камеры Optris: особенности и конструкция

Бренд Optris представляет собой немецкого производителя, специализирующегося на оборудовании для бесконтактного температурного контроля. Продукция компании ориентирована на промышленные и научные задачи и отличается высоким качеством оптоэлектронных компонентов. Дополнительным преимуществом является прочная металлическая конструкция корпусов, обеспечивающая длительный срок службы. Камеры имеют степень защиты IP67, что означает полную пыленепроницаемость и устойчивость к воздействию воды, включая струи под высоким давлением.

Конструктивно устройства выполнены в виде цилиндра с резьбой, а входящие в комплект крепежные элементы позволяют зафиксировать камеру в нужном положении. Дополнительно доступны штативы и макроадаптеры, предназначенные для анализа объектов малых размеров, включая компактные электронные узлы и интегральные схемы.

Серии Xi 80 и Xi 400 в ассортименте Эиком

В предложении Эиком тепловизионные камеры Optris представлены решениями, основанными на двух технологических платформах — Xi 80 и Xi 400. Эти серии отличаются применяемыми оптическими элементами, благодаря чему доступны варианты с углом обзора от 12° до 80°. Независимо от конкретной модификации, устройства имеют ряд общих характеристик, включая рабочий диапазон длин волн 8…14 мкм, частоту обновления изображения 9 Гц и интерфейс подключения USB 2.0. Для управления камерами используется фирменное программное обеспечение PIX Connect, совместимое с операционными системами Windows. Оно обеспечивает анализ тепловых изображений, сбор статистики в реальном времени, полный контроль параметров устройств и интеграцию камер в сложные системы мониторинга.

Основные технические параметры серий Xi

Обе серии тепловизионных камер Xi поддерживают три температурных диапазона измерения: от -20 до 100 °C, от 0 до 250 °C и от 150 до 900 °C. В зависимости от установленной оптики расстояние до исследуемого объекта может варьироваться от 50…200 мм до 200…350 мм относительно передней части объектива. Фокусировка осуществляется программным способом. Разрешение матриц составляет 80х80 пикселей для моделей Xi 80 и 382х288 пикселей для устройств серии Xi 400.

Измерительные тепловизионные камеры HIKMICRO

HIKMICRO — это производитель портативных тепловизионных камер, ориентированных на практическое применение в сервисных и инспекционных работах. Устройства данного бренда активно используются техническими специалистами, монтажниками и сервисными инженерами в различных секторах промышленности: от обслуживания высокоточной электроники и электроустановок до диагностики климатических систем, энергетических объектов и инфраструктуры газового хозяйства.

Продукция HIKMICRO относится к классу профессиональных измерительных приборов и отличается широкой функциональностью. Модели HM-E1L/9HZ и HM-B1L/9HZ оснащаются тепловизионными матрицами с разрешением 160х120 пикселей и дисплеями с разрешением 320х240 пикселей. Диагональ экрана составляет 2,4 дюйма для модели E1L и 3,2 дюйма для версии B1L. Камеры работают в диапазоне измеряемых температур от -20 до +550 °C, что делает их универсальными инструментами для большинства типовых задач технической диагностики. Встроенные литий-ионные аккумуляторы обеспечивают до 8 часов непрерывной автономной работы, что особенно важно при длительных инспекциях и выездных работах.

Для выполнения повторяющихся измерений, например при регламентных осмотрах оборудования, устройства поддерживают автоматический режим работы. Камеры способны самостоятельно определять точки с минимальной и максимальной температурой, а также оповещать пользователя при превышении заранее заданных пороговых значений. Дополнительно реализована возможность накопления и анализа данных.

Модель HM-E1L оснащена слотом для карт памяти MicroSD, позволяющим сохранять до 150 тысяч термограмм в формате JPEG (при использовании карты объемом 8 ГБ) с сопутствующими измерительными данными. В модели HM-B1L информация хранится во встроенной памяти объемом 4 ГБ, а доступ к данным осуществляется через интерфейсы WLAN или USB, которые присутствуют во всех устройствах HIKMICRO. Обе модели обладают повышенной механической надежностью: степень защиты корпусов соответствует классу IP54, а конструкция выдерживает падение с высоты до 2 метров.

Тепловизоры HIKMICRO серии M для расширенных задач

К более высокому классу относятся тепловизионные камеры серии M — HM-M10/9HZ и HM-M30/9HZ. Основное различие между этими устройствами заключается в разрешении используемых матриц. В модели HM-M10 применяется сенсор 160х120 пикселей с объективом фокусным расстоянием 6,2 мм и углом обзора 25° х 18,7°. Версия HM-M30 оснащена матрицей 384х288 пикселей и объективом 10 мм с полем зрения 37,5° х 28,5°. По сравнению с базовыми моделями, камеры серии M обладают существенно расширенной функциональностью.

Пользователю доступна ручная настройка фокуса, беспроводное подключение по Bluetooth и Wi-Fi, а также интерфейс USB-C. Камеры позволяют выделять конкретные точки или области изображения для постоянного мониторинга и сбора статистических данных, что особенно востребовано при длительном наблюдении за элементами установок. Дополнительным преимуществом является наличие встроенной камеры видимого спектра, благодаря чему формируется гибридное изображение, сочетающее тепловую и оптическую информацию. Для работы в условиях недостаточной освещенности устройства оснащены встроенным фонариком на базе энергоэффективного белого светодиода. Полученные изображения сохраняются на карту памяти SD в формате JPEG, а видеозаписи — в формате MP4.

Конструктивные особенности и комплектация камер HIKMICRO

Тепловизионные камеры HIKMICRO оснащаются рядом практичных конструктивных решений, повышающих удобство эксплуатации. В корпусах предусмотрено стандартное резьбовое отверстие 1/4-20 UNC для крепления на штатив, а также ремешки на руку, выполняющие функцию страховки прибора. Старшие модели поставляются в расширенной комплектации, включающей зарядные станции и защитные чехлы, что упрощает хранение, транспортировку и регулярную эксплуатацию оборудования.

Решения Planck Vision Systems для температурного скрининга

На фоне универсальных измерительных тепловизоров особое место занимают решения компании Planck Vision Systems. Эти устройства ориентированы на специализированную задачу — мониторинг температуры тела человека, прежде всего в рамках скрининговых проверок. Камеры данного бренда применяются при контроле входных зон общественных зданий, офисных центров, гостиниц, медицинских учреждений и других объектов с массовым пребыванием людей. Бренд Planck Vision Systems появился относительно недавно, в период повышенной эпидемиологической угрозы, и его продукция стала ответом на растущий спрос на комплексные системы температурного контроля.

Камеры Planck Vision Systems в ассортименте Эиком

В каталоге Эиком представлены три модели тепловизионных камер Planck Vision Systems. Базовым решением является камера ThermaCheck, оснащенная болометрическим сенсором с разрешением 160х120 пикселей. Устройство обеспечивает точность измерений до ±0,3 °C в диапазоне температур от 33 до 40 °C. Камера предназначена для стационарной работы в качестве периферийного устройства, подключаемого к компьютеру по USB или Ethernet.

Компактные размеры позволяют устанавливать ее на стойках ресепшн или контрольных постах. Обработка изображения осуществляется с помощью фирменного программного обеспечения, совместимого с ОС Windows. Пользователь может наблюдать тепловизионное изображение в реальном времени или активировать автоматическую систему оповещений при превышении установленного температурного порога. В этом случае программа может выводить уведомления, подавать звуковые сигналы или отправлять сообщения по электронной почте.

Модель ThermaCheck LT дополнительно оснащена встроенным экраном диагональю 3,5 дюйма, что позволяет использовать камеру в мобильном режиме, например, сотрудниками службы контроля доступа. Устройство автоматически распознает силуэты людей на расстоянии от 0,6 до 1,8 метра. Встроенный аккумулятор обеспечивает до 4 часов автономной работы. Для данной модели характерна повышенная степень защиты корпуса IP54.

Наиболее функциональным решением является камера ThermaCheck Pro, предназначенная для настенного монтажа и работающая по принципу систем видеонаблюдения. Она оснащена матрицей с разрешением 336х256 пикселей, что позволяет распознавать лица людей на расстоянии до 6 метров, в том числе в плотных потоках. Устройство функционирует автономно, без подключения к внешнему компьютеру. Дополнительно камера оборудована встроенной инфракрасной лампой мощностью 5 Вт, благодаря чему может использоваться и как элемент системы CCTV. В ассортименте Planck Vision Systems также представлены монтажные аксессуары — штативы и настенные крепления, обеспечивающие быструю и надежную установку оборудования.

Итоговый вывод

Современные тепловизионные камеры охватывают широкий спектр задач — от точной технической диагностики и промышленного мониторинга до медицинского и эпидемиологического контроля. Портативные решения HIKMICRO ориентированы на универсальное применение в сервисных и инженерных работах, предлагая баланс функциональности, надежности и мобильности. В свою очередь, системы Planck Vision Systems представляют специализированный класс устройств, предназначенных для массового температурного скрининга. Совокупно эти технологии демонстрируют, насколько тепловизионные камеры стали неотъемлемой частью современных систем контроля, безопасности и диагностики в самых разных отраслях.
