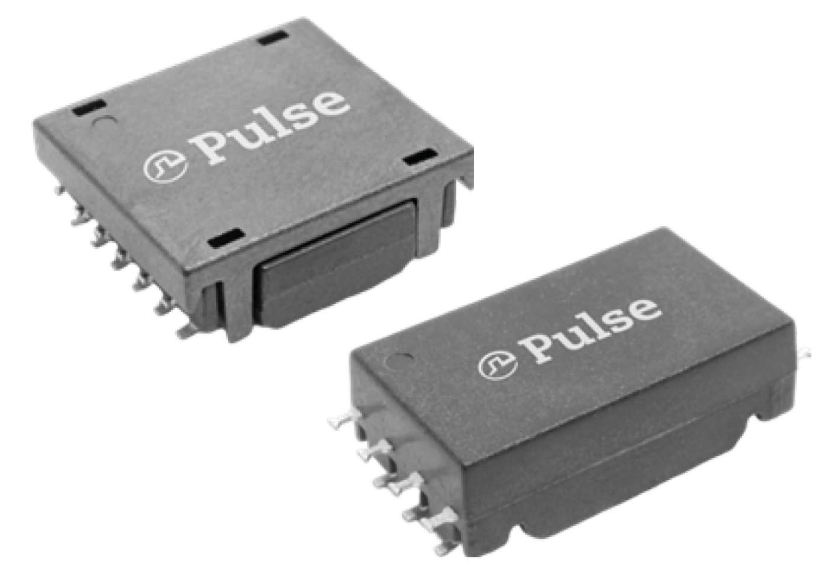

Трансформаторы с усиленной изоляцией для высоковольтных BMS
Требования к безопасности, сроку службы и компактности современных высоковольтных батарейных систем растут с каждым годом, а вместе с ними — и потребность в надёжной гальванической изоляции и устойчивых каналах связи внутри архитектуры BMS. Компания Эиком расширяет линейку компонентов для управления питанием, добавляя в портфель серию трансформаторов HM216xNL от YAGEO Group — масштабируемое решение с высокой изоляцией для современных электромобилей и платформ накопления энергии. Новая серия позволяет автомобильным и промышленным производителям напрямую закупать квалифицированные компоненты и встраивать их в цифровую цепочку поставок для крупносерийной сборки.
Зачем высоковольтным батареям усиленная изоляция
Чем выше рабочее напряжение батарейных стеков, тем острее стоит задача надёжного разделения силовой и управляющей частей системы. Именно поэтому изоляционные трансформаторы становятся одним из ключевых элементов современных BMS-архитектур: они обеспечивают безопасный обмен данными между высоковольтной батареей и низковольтной электроникой контроля, а также непрерывный мониторинг состояния ячеек.
Серия HM216xNL превращает гальваническую изоляцию из компромисса между безопасностью и компактностью в стандартный, воспроизводимый элемент высоковольтных батарейных платформ.
Автоматизированное производство и техническая архитектура
Серия HM216xNL включает одно- и двухканальные трансформаторы, рассчитанные на базовую и функциональную изоляцию; ключевые электрические, эксплуатационные и производственные параметры компонентов сведены в таблице ниже.
| Параметр | Значение |
|---|---|
| Исполнение | Одно- и двухканальные трансформаторы |
| Тип изоляции | Базовая и функциональная |
| Рабочее напряжение | от 1000 В до 1600 В постоянного тока |
| Изоляционное напряжение | до 4300 В постоянного тока |
| Соответствие стандартам | IEC 61558, IEC/UL 62368-1 |
| Квалификация и производство | AEC-Q200, линии с сертификацией TS16949 |
| Диапазон рабочих температур | от −40 °C до +125 °C |
| Пиковая температура пайки оплавлением | до 245 °C |
Такой уровень технологического контроля обеспечивает компания YAGEO за счёт фирменной конструкции корпуса и полностью автоматизированной линии сборки, что минимизирует структурные отклонения между партиями и гарантирует стабильность параметров на протяжении всего жизненного цикла компонента.
Совместимость с чипсетами и области применения
Серия оптимизирована для совместной работы с ведущими чипсетами BMS, а её ключевые преимущества раскрываются в следующих особенностях:
- полная оптимизация под BMS-чипсеты Texas Instruments, Analog Devices, NXP и Infineon;
- совместимость по посадочным местам с текущими BMS-компонентами YAGEO Group — интеграция без изменения топологии платы;
- гибкие конфигурации — с интегрированным дросселем синфазного сигнала и средней точкой или без них — для точной настройки целостности сигнала.
Соединяя телеметрию на уровне отдельных ячеек с центральными процессорами управления, компактные трансформаторы HM216xNL формируют базовый аппаратный уровень для передачи диагностики состояния батареи в общую автомобильную экосистему данных. Благодаря высокой надёжности и долговременной стабильности серия отлично подходит для самого широкого круга высоковольтных платформ — от электромобилей и гибридов до стационарных систем накопления энергии (ESS), промышленных, морских и авиационных применений.
Итоги и перспективы
Серия HM216xNL от YAGEO Group, доступная теперь в портфеле Эиком, задаёт новый стандарт изоляции и интеграции для BMS-систем. Она сочетает автоматизированное производство, широкий диапазон рабочих напряжений и совместимость с популярными чипсетами, что делает её удобным выбором для разработчиков электромобилей, гибридных транспортных средств, стационарных накопителей энергии и промышленных высоковольтных решений.
