USB: эволюция универсального интерфейса подключения

История появления USB — наглядный пример того, как последовательное развитие технических стандартов напрямую влияет на повседневный комфорт миллионов пользователей. Эволюция интерфейсов подключения в компьютерной технике демонстрирует, что унификация и продуманная архитектура способны устранить хаос, который неизбежно возникает в периоды стремительного технологического роста.

В массовой культуре давно укоренился образ человека, запутавшегося в разнообразии разъёмов и стандартов. Действительно, бурное развитие ИТ-отрасли в конце XX века породило целую проблему — так называемое «цифровое неравенство», которое по последствиям нередко сравнивали с неграмотностью. Пользователь сталкивался с множеством портов, кабелей и способов подключения, каждый из которых требовал отдельных знаний и настроек.

Однако параллельно с усложнением техники происходил и противоположный процесс — разработка более понятных интерфейсов и создание устройств, доступных непрофессионалам. Разъём USB, наряду с компьютерной мышью и сенсорным экраном, стал одним из ключевых факторов этой трансформации. И сегодня можно с высокой долей уверенности утверждать, что его значение будет сохраняться и в будущем.

Обычному пользователю достаточно знать, что смартфон оснащён портом USB-C — и на этом его интерес обычно заканчивается. Но для специалистов и энтузиастов электроники этого явно недостаточно. Нас интересует, какие процессы запускаются в момент подключения кабеля и какие механизмы стоят за привычным действием «вставить штекер»

Происхождение и смысл стандарта

Аббревиатура USB расшифровывается как Universal Serial Bus — универсальная последовательная шина. Уже само название отражает основную идею стандарта.

Ограничимся ключевыми определениями:

• Universal (универсальная) — изначально интерфейс проектировался для подключения максимально широкого спектра устройств.
• Bus (шина) — физическая линия связи, состоящая из нескольких проводников и предназначенная для обмена данными между несколькими участниками.
• Serial (последовательная) — способ передачи информации, при котором данные передаются по битам, импульс за импульсом, по одной (или паре) линий.

Последовательная передача позволила существенно упростить кабельную инфраструктуру. Для организации обмена требуется минимальное количество проводников, что снижает стоимость, повышает надёжность и допускает использование проводов увеличенного сечения для питания.

Необходимость универсального стандарта стала особенно очевидной в 1990-е годы. Компьютеры того времени оснащались параллельными и последовательными портами различных форматов. Клавиатура, мышь, модем, игровой контроллер — каждое устройство имело собственный специализированный разъём. Более того, автоматическое распознавание оборудования отсутствовало: пользователю приходилось вручную конфигурировать параметры подключения.

Дополнительной проблемой были электрические характеристики старых интерфейсов. Передача данных требовала сравнительно высокой мощности, тогда как подаваемый ток позволял питать лишь простейшие периферийные устройства.

Стандарт USB изначально устранил эти ограничения:

• реализована концепция Plug&Play — автоматическое определение устройства и программная конфигурация средствами операционной системы;
• предусмотрены отдельные линии питания;
• параметры электропитания изначально были достаточны для большинства периферийных устройств и расширялись в последующих версиях.

Общие принципы функционирования USB

Не вдаваясь в полную спецификацию протокола, рассмотрим базовую логику работы интерфейса.

Конструкция кабеля

Современные версии USB могут использовать более десяти линий, однако минимальная конфигурация включает четыре проводника:

• VBUS (красный) — линия питания +5 В;
• GND (чёрный) — общий провод (0 В);
• D+ (зелёный) — линия передачи данных;
• D− (белый) — линия передачи данных.

В самых простых кабелях для зарядки используются только VBUS и GND.

Передача данных в USB реализована по дифференциальной схеме. Информация одновременно подаётся на две линии с противоположной полярностью сигналов. Такой метод обеспечивает высокую помехоустойчивость даже при работе на повышенных частотах.

Кодирование основано на методе NRZI (Non Return to Zero Inverted). Логический «0» сопровождается инверсией состояния линий, а «1» — сохранением текущего уровня. Приёмник отслеживает изменения состояния в заданные временные интервалы, формируя поток данных.

Процесс инициализации соединения

В архитектуре USB участники взаимодействия выполняют роли:

• Host (ведущий) — устройство, управляющее шиной;
• Device (устройство) — подключаемый клиент.

После физического подключения они ещё не «знают» друг о друге. Если устройство получает питание по шине (например, флеш-накопитель), сначала происходит его запуск.

Обмен данными

На начальном этапе устройство сигнализирует ведущему о поддерживаемой скорости передачи, устанавливая высокий уровень на линии D+ или D–. Далее обмен ведётся пакетами фиксированной длины. Первым передаёт данные ведущий, присваивая устройству уникальный адрес. В ответ устройство отправляет подтверждение (ACK).

Затем ведущий запрашивает дескриптор — структуру данных, содержащую сведения о типе устройства, поддерживаемой версии USB, производителе, серийном номере и энергетических параметрах. На основании этих данных операционная система выбирает соответствующий драйвер.

Дальнейшая конфигурация может быть как простой (например, эмуляция последовательного порта через специализированный контроллер), так и значительно более сложной — с согласованием скорости, протокола и дополнительных возможностей.

Электропитание

При подключении к стандартному зарядному устройству на линиях VBUS и GND появляется напряжение 5 В постоянного тока. Потребляемый ток определяется характеристиками устройства и возможностями источника питания.

Позднее спецификации USB были дополнены механизмами согласования напряжения и тока. В дескрипторе устройства указываются параметры энергопотребления. Существенное расширение функционала произошло с внедрением технологии Power Delivery, которая позволила динамически изменять параметры питания.

Обозначения и система наименований

Сложность восприятия USB часто связана с многочисленными буквенными и цифровыми индексами.

Однако номенклатура построена логично:

• буквенные обозначения указывают на формат разъёма;
• числовые индексы отражают поколение стандарта и скорость передачи;
• дополнительные аббревиатуры обозначают расширенные технологии.

Эволюция поколений USB

За три десятилетия стандарт прошёл несколько этапов развития. Существенные изменения происходили примерно раз в 6–8 лет, что по меркам электронной индустрии является умеренным темпом.

USB 1.0 — базовый этап

Первая версия не предназначалась для передачи больших объёмов данных. Скорость составляла 1,5 Мбит/с и 12 Мбит/с. Эти режимы до сих пор используются на стадии инициализации для обеспечения обратной совместимости. Даже сегодня некоторые недорогие периферийные устройства используют данную спецификацию из-за низкой стоимости реализации и достаточной пропускной способности для простых задач.

USB 2.0 — скачок производительности

Второе поколение увеличило скорость передачи до 480 Мбит/с. Одновременно были расширены энергетические возможности: до 1,5 А при напряжении 5 В, что соответствует мощности до 7,5 Вт. Это сделало возможной зарядку мобильных устройств и питание более требовательной периферии, включая внешние накопители и сканеры.

USB 3.x — эпоха SuperSpeed

Версии 3.0, 3.1 и 3.2 существенно повысили пропускную способность — вплоть до 20 Гбит/с. Для достижения таких показателей потребовалось увеличение числа линий передачи и модернизация разъёмов. При этом была сохранена совместимость с предыдущими поколениями, а для работы на максимальной скорости требовались специальные кабели. С внедрением формата USB Type-C различия между типами разъёмов постепенно утратили прежнюю остроту.

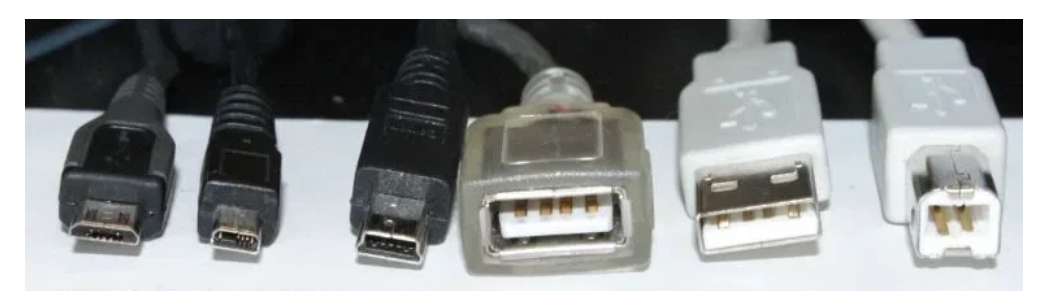

Форматы разъёмов USB

Именно разнообразие типов разъёмов чаще всего становится источником путаницы для пользователей. Первоначальные версии стандарта USB отличались предельной простотой: предусматривались всего два варианта штекеров — A и B. Разъём типа A устанавливался со стороны ведущего устройства (компьютера), а тип B — в корпусе периферийного оборудования.

Однако довольно быстро стало очевидно, что тенденция к миниатюризации электроники требует более компактных решений. Появились уменьшенные версии клиентских разъёмов типа B. Позднее производители ноутбуков и планшетов, стремясь к уменьшению толщины корпусов, столкнулись уже с габаритами классического USB A. Ответом на эти вызовы стал формат USB C — фактически новая ступень универсальности, предполагающая одинаковые штекеры и гнёзда для всех типов устройств.

USB A

Базовый и наиболее узнаваемый формат, применяемый преимущественно в хост-устройствах, зарядных адаптерах и концентраторах. Производится в вариантах для сквозного (THT) и поверхностного (SMD) монтажа на печатные платы, а также в кабельном исполнении.

USB B

Классический клиентский разъём, который до сих пор встречается в периферийной технике — прежде всего в принтерах и сканерах. Его форма обеспечивает надёжную фиксацию в гнезде устройства.

USB C

Современный компактный симметричный разъём, допускающий подключение в любой ориентации (поворот на 180°). Благодаря этому исключается проблема «неправильной стороной». Существуют исполнения с установкой в вырез печатной платы, что позволяет получить минимальный профиль — менее 1 мм над поверхностью PCB. Полный функционал USB C раскрывается при использовании расширенных режимов передачи данных и питания.

USB B mini

Первый широко применявшийся миниатюрный вариант. Использовался в портативной технике, например, в цифровых камерах. Тем не менее для смартфонов он оказался всё ещё слишком крупным.

USB B micro

Компактный формат, который наряду с USB C долгое время оставался самым распространённым в мобильных устройствах. В отличие от mini-версии содержит дополнительный контакт, применяемый для идентификации ролей при соединении двух клиентских устройств (режим OTG).

Следует отметить, что существовали и другие уменьшенные форматы, но они не получили массового распространения. В итоге именно USB C стал фактическим мировым стандартом, а в ряде регионов — и обязательным форматом для мобильной электроники.

Цветовая маркировка портов

Перед рассмотрением поколений стандарта важно упомянуть о цветовой индикации пластиковых вставок разъёмов.

Хотя производители не всегда строго придерживаются этой схемы, она позволяет ориентироваться в возможностях порта:

• белый цвет обычно соответствует версиям 1.0/1.1;
• чёрный — совместимость как минимум с USB 2.0;
• синий — наличие дополнительных контактов для режима SuperSpeed (USB 3.0);
• бирюзовый — поддержка скорости до 20 Гбит/с (USB 3.2);
• красный USB A нередко указывает на повышенную мощность питания, доступную даже при выключенном устройстве.

Разъёмы для режима SuperSpeed

Технология SuperSpeed появилась в третьем поколении стандарта. Задача состояла в сохранении обратной совместимости при одновременном увеличении пропускной способности. Для этого к четырём классическим контактам добавили ещё пять.

Новые линии включают дополнительное заземление (GND drain) и две дифференциальные пары — по одной на каждое направление передачи. Это позволило реализовать полноценный дуплексный режим: одновременную отправку и приём данных.

Формат USB micro SuperSpeed визуально отличается увеличенной шириной корпуса, что стало следствием добавления новых контактов. К сожалению, усложнение конструкции и разнообразие миниатюрных форматов усилили путаницу на рынке. Кроме того, компактные разъёмы были уязвимы к механическим повреждениям при попытке подключения «не той стороной». Все эти недостатки были устранены с внедрением симметричного USB C.

Распиновка USB C

Полноценный разъём USB C содержит 24 контакта (по 12 с каждой стороны). Дублирование обусловлено симметричной конструкцией штекера, допускающей двустороннее подключение. При этом даже в базовом режиме (совместимость с USB 2.0) используются лишь четыре основные линии — питание и дифференциальная пара данных. Остальные контакты задействуются для расширенных режимов.

Назначение выводов:

• GND (A1, A12, B1, B12) — линии земли.
• VBUS (A4, A9, B4, B9) — питание (стандартно 5 В, но может изменяться при использовании Power Delivery).
• D– (A7, B7) — базовая линия передачи данных.
• D+ (A6, B6) — базовая линия передачи данных.
• Tx± (A2–A3, B2–B3) — дифференциальные пары передачи от хоста к устройству.
• Rx± (A10–A11, B10–B11) — дифференциальные пары приёма от устройства к хосту.
• SBU1/SBU2 (A8, B8) — вспомогательные линии, применяемые, например, для аудиоадаптеров или альтернативных режимов (HDMI и др.).
• CC1/CC2 (A5, B5) — конфигурационные каналы, используемые для определения ролей и реализации Power Delivery.

В ряде мобильных устройств применяются упрощённые версии разъёма (12 или 16 контактов), без линий высокоскоростной передачи.

Сопутствующие технологии

С развитием интерфейса появились дополнительные стандарты, которые могут поддерживаться устройствами.

USB OTG (On-The-Go)

Современные смартфоны и планшеты обладают вычислительными ресурсами, достаточными для управления периферией — принтерами, накопителями, устройствами ввода. Для этого мобильное устройство должно уметь выполнять роль хоста.

Технология USB OTG позволяет динамически определять роль устройства — ведущего или клиента. Сегодня этот механизм реализуется программно и может работать с различными типами разъёмов. Ранее предусматривался специальный формат AB, но он практически вышел из употребления.

Power Delivery

USB давно стал стандартом питания постоянным током в потребительской электронике. Однако ноутбуки, мониторы и акустические системы требуют значительно большей мощности, чем простые аксессуары.

Спецификация USB Power Delivery (USB-PD), представленная в 2012 году, ввела механизм интеллектуального согласования параметров питания. В актуальной версии 3.1 поддерживаются профили с напряжениями 5, 9, 15, 20, 28, 36 и 48 В при мощности до 240 Вт.

Взаимодействие между источником и приёмником осуществляется через контакты CC в разъёме USB C. Если устройство не поддерживает USB-PD, питание остаётся на стандартном уровне 5 В.

Взгляд вперёд: USB4

Четвёртое поколение получило название USB4 (без индекса 4.0). Оно поддерживается современными операционными системами и ориентировано прежде всего на дальнейшее увеличение скорости передачи данных — до 80 Гбит/с.

Стандарт сохраняет обратную совместимость, однако для работы на максимальных скоростях необходим кабель USB C, соответствующий требованиям спецификации. Рост пропускной способности постепенно выводит USB за рамки классической периферии. Уже сегодня через USB C можно подключать внешние мониторы, используя альтернативные режимы или адаптеры. В перспективе универсальный разъём способен заменить ряд специализированных интерфейсов в мультимедийной технике.

Итог

USB прошёл путь от простого универсального порта для клавиатуры и мыши до многофункционального высокоскоростного интерфейса, объединяющего передачу данных, видео и питание высокой мощности.

Стандарт сумел сохранить обратную совместимость, одновременно наращивая производительность и функциональность. Внедрение USB C и технологий вроде OTG и Power Delivery окончательно закрепило за USB статус глобального универсального соединения.

Сегодня этот интерфейс фактически стал единым языком взаимодействия цифровых устройств — от микроконтроллеров до ноутбуков и мониторов. И с высокой вероятностью именно USB будет определять архитектуру проводных подключений в электронике ближайших лет.
