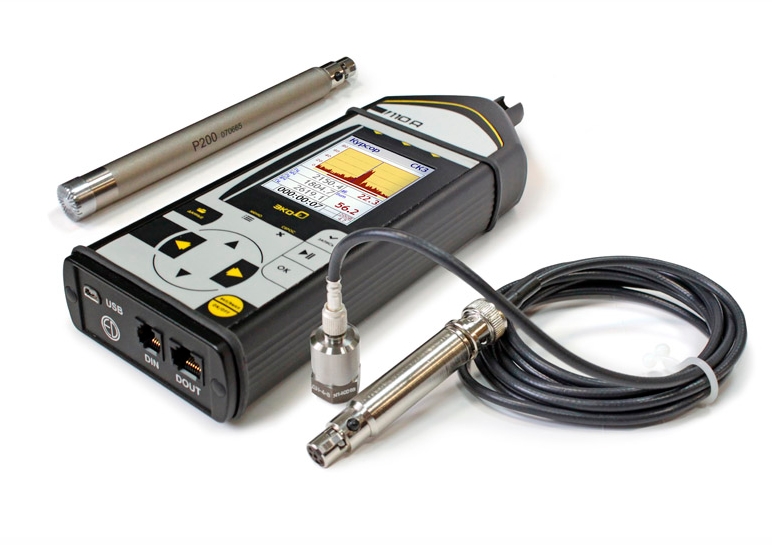

Виброметры для диагностики оборудования: принципы и возможности

Предупреждение неисправностей ещё до их фактического возникновения играет ключевую роль в снижении затрат на ремонт, замену и обслуживание машин и отдельных узлов. Плановые диагностические мероприятия всегда проще и эффективнее, чем устранение внезапных аварийных отказов. Одним из важнейших инструментов такой диагностики является виброметр — специализированный прибор, предназначенный для точного измерения вибраций. Он существенно упрощает анализ технического состояния оборудования и помогает выявлять признаки износа на ранней стадии. В данной статье рассматриваются принципы работы виброметров и особенности их применения, а также приводится обзор популярных решений, доступных в ассортименте Эиком.

Виброметр: основные сведения и назначение

Вибродиагностика, то есть анализ вибраций и механических колебаний, относится к базовым методам технической диагностики машин. Она незаменима при оценке балансировки оборудования и его отдельных узлов, прежде всего подшипников, а также при проверке правильности центровки. Дополнительно такой анализ позволяет выявить изменения состояния фундамента или несущих конструкций машины.

Механические колебания представляют собой быстрые возвратно-поступательные или вращательные движения элементов системы вокруг положения равновесия. Их возникновение связано либо с инерционными процессами, либо с дисбалансом и несоосностью вращающихся частей. Измерение вибраций обычно выполняется непосредственно на месте установки оборудования с использованием специализированных датчиков и измерительных приборов.

В ходе диагностики регистрируются параметры смещения, скорости и ускорения колебаний, а спектральный анализ позволяет разложить сигнал на отдельные частотные составляющие. Совмещение этих данных с рабочими характеристиками и конструктивными особенностями машины даёт возможность специалистам сопоставлять определённые элементы спектра с конкретными узлами оборудования и объективно оценивать его текущее состояние.

Именно такую информацию обеспечивают современные виброметры, которые занимают важное место в ассортименте Эиком. Разнообразие доступных моделей и их функциональные возможности делают эту группу приборов особенно интересной для более детального рассмотрения.

Типы вибрационных датчиков и измерителей

Датчики, измерители и анализаторы вибраций, которые в обиходе чаще всего объединяют под названием «виброметры», представляют собой портативные устройства. В зависимости от применяемой технологии они используют акселерометры или лазерные методы регистрации вибраций. Такие приборы измеряют уровень колебаний машины или её компонентов, отражая их техническое состояние. Детальный анализ полученных данных позволяет выявлять дефекты подшипников, определять несоосность или асимметрию, обнаруживать люфты и биение. Регулярный или непрерывный контроль вибраций даёт возможность прогнозировать возможные отказы задолго до их появления.

Современные портативные виброметры по форме и эргономике часто напоминают универсальные электроизмерительные приборы. Они оснащаются многострочными ЖК-дисплеями и удобными органами управления. Наиболее продвинутые модели объединяют функции измерителя и анализатора вибраций, тахометра и даже балансировочного устройства. С их помощью специалист может выполнить базовые измерения, оценить состояние машины по действующим стандартам, проконтролировать износ подшипников качения, измерить температуру и скорость вращения, а также выполнить балансировку ротора. Все результаты измерений сохраняются во внутренней памяти прибора и могут быть переданы на компьютер или мобильное устройство для дальнейшего анализа и архивирования с помощью специализированного программного обеспечения.

Виброметры с акселерометрическими датчиками

Наиболее распространёнными являются виброметры, построенные на базе акселерометров, а также лазерные виброметры. Акселерометрические модели позволяют измерять как перемещение, так и ускорение, что обеспечивает высокую точность оценки уровня вибраций. Датчик может быть встроен в корпус прибора либо выполнен в виде отдельного внешнего модуля, подключаемого через специальный разъём. Такой датчик часто фиксируется на поверхности машины с помощью магнита, что особенно удобно при работе в труднодоступных местах.

Ключевым элементом подобных устройств является акселерометр с преобразователем одного из трёх типов: пьезоэлектрическим, пьезорезисторным или ёмкостным. В пьезоэлектрических датчиках электрический заряд возникает под действием механической нагрузки на кристалл. В пьезорезисторных преобразователях регистрируется изменение электрического сопротивления при деформации. В ёмкостных датчиках измеряется изменение ёмкости, обусловленное смещением подвижных электродов относительно друг друга.

Лазерные системы измерения вибраций

Лазерные виброметры основаны на принципиально иной технологии. Их работа заключается в анализе отражённого от вибрирующей поверхности лазерного излучения. В основе измерений лежит эффект Доплера: при колебаниях объекта изменяется частота отражённого света. Анализ этой разницы частот позволяет вычислить скорость движения поверхности, амплитуду вибраций и ускорение. Бесконтактный метод измерения делает лазерные виброметры особенно полезными там, где установка контактного датчика невозможна или нежелательна.

Области применения и критерии выбора виброметров

Вибрационные измерения могут проводиться практически на любых узлах диагностируемых машин, однако нормативные рекомендации указывают на наиболее информативные точки контроля. К ним в первую очередь относятся корпуса подшипников, где обычно регистрируются наибольшие уровни вибраций и силовых воздействий. Для получения достоверных и сопоставимых результатов необходимо соблюдать базовые правила: выполнять измерения в одинаковых условиях, в одних и тех же точках и использовать прибор одним и тем же способом. Несоблюдение этих требований существенно затрудняет анализ динамики состояния оборудования и выявление тенденций изменения вибраций во времени.

Наиболее распространённой задачей вибродиагностики является оценка степени износа подшипников. Износ сопровождается увеличением радиального или осевого люфта, повреждениями сепаратора и ростом трения. По мере деградации узла возрастает температура, что дополнительно ускоряет разрушение компонентов.

Ещё одной типичной областью применения виброметров является контроль состояния зубчатых передач. Повышенные вибрации часто указывают на износ зубьев, вызванный эффектом выкрашивания, при котором на поверхности металла образуются микротрещины и происходит отделение частиц материала. Третьей распространённой задачей является выявление дисбаланса роторов. Неправильно сбалансированный ротор стремится вращаться вокруг оси, не совпадающей с осью подшипников, что приводит к характерным вибрациям и может вызвать повреждение как опор, так и самого ротора.

При выборе виброметра важно определить, достаточно ли контактного сенсорного прибора для поставленных задач или же условия эксплуатации требуют применения бесконтактных лазерных решений. В ряде случаев компактность конструкции машины не позволяет добраться до всех точек измерения стандартным прибором, и тогда оптимальным вариантом становятся модели с выносными датчиками и зондами. Дальнейший выбор зависит от требуемой глубины анализа и квалификации диагностов: базовые устройства подходят для первичной оценки, тогда как расширенные модели известных производителей обеспечивают углублённый анализ и трёхмерную обработку данных.

Виброметры UNI-T в ассортименте Эиком

Линейку виброметров в каталоге Эиком открывает модель UNI-T UT312. Это компактный и лёгкий портативный прибор массой всего около 0,25 кг, предназначенный для базовой вибрационной диагностики. Устройство выполняет механические измерения смещения, ускорения и линейной скорости колебаний, отображая результаты на контрастном ЖК-дисплее.

Диапазоны измерений виброметра составляют: до 199,9 м/с² по ускорению, до 199,9 м/с по скорости и до 1999 мкм по перемещению. Погрешность измерений находится в пределах ±5%, а рабочий частотный диапазон охватывает значения от 0,01 до 1,5 кГц. Такой набор параметров делает UT312 подходящим инструментом для оперативного контроля состояния оборудования.

Среди дополнительных функций стоит отметить автоматическую фиксацию показаний (Auto Hold), индикацию разряда батареи питания (тип 9В 6F22), а также функцию автоматического отключения для экономии энергии. Простота эксплуатации и достаточная функциональность делают этот виброметр удобным решением для сервисных и эксплуатационных задач.

Виброметры Fluke в предложении Эиком

Бренд Fluke традиционно ассоциируется с профессиональными измерительными приборами и не нуждается в дополнительном представлении. В ассортименте Эиком представлены три модели виброметров этого производителя: две компактные портативные версии — Fluke 805 и 805 FC, а также более крупный и функциональный диагностический прибор Fluke 810. Ниже приведён обзор их ключевых особенностей.

Fluke 805 и 805 FC

Fluke 805 предназначен для специалистов по техническому обслуживанию, которым важны повторяемость измерений и наглядная оценка состояния подшипников. Прибор весит около 400 г, питается от двух батарей AA и отличается компактными размерами — 58х241х71 мм. Он измеряет уровень механических вибраций, а также позволяет оценивать состояние подшипников и измерять температуру бесконтактным способом.

Комбинация вибрационного датчика и измерительного наконечника обеспечивает стабильные и воспроизводимые результаты независимо от угла установки и прилагаемого усилия. Результаты отображаются с использованием четырёхуровневой шкалы значимости: «хорошо», «удовлетворительно», «неудовлетворительно» и «неприемлемо». Частотный диапазон измерений охватывает области от 10 до 1000 Гц и от 4 до 20 кГц, что позволяет диагностировать большинство типов промышленного оборудования.

Процесс измерения дополнительно упрощён благодаря световой индикации и экранным подсказкам, информирующим пользователя о правильном давлении на датчик. При необходимости возможно подключение внешнего датчика, что особенно полезно при работе в труднодоступных местах.

Модель Fluke 805 FC является функциональным развитием версии 805. Она поддерживает беспроводное подключение к мобильному приложению Fluke Connect®, что позволяет обмениваться результатами измерений, согласовывать дальнейшие действия и вести журнал состояния оборудования EquipmentLog™. С помощью беспроводной связи специалисты могут в реальном времени передавать данные коллегам и консультироваться непосредственно на объекте.

Ключевые технические параметры модели 805 FC включают диапазон измерения ускорения от 0,01 до 50 g, инфракрасное измерение температуры в диапазоне от -20 до +200°C и рабочий температурный диапазон от -20 до +50°C. Прибор способен сохранять до 3500 результатов измерений с возможностью экспорта данных через USB и последующего анализа трендов в Microsoft® Excel.

Функция Crest Factor+ позволяет более точно оценивать состояние подшипников на высоких частотах, а аудиовыход даёт возможность напрямую прослушивать шумы, возникающие в узлах качения. Встроенный фонарик облегчает работу в условиях недостаточного освещения.

Fluke 810

Fluke 810 относится к классу продвинутых диагностических приборов, предназначенных для быстрого выявления механических неисправностей. Устройство способно выдавать результаты уже при первом измерении, без необходимости накопления истории данных. Прибор автоматически определяет тип неисправности, оценивает её серьёзность и предлагает приоритетные рекомендации по устранению.

Несмотря на более крупные габариты по сравнению с моделями 805, Fluke 810 остаётся достаточно компактным: 18,6х7х26,7 см при массе около 1,9 кг. Повышенная точность диагностики обеспечивается использованием лазерного тахометра для измерения скорости вращения и трёхосевого акселерометра.

Встроенная память объёмом 2 ГБ может быть расширена, а передача данных на компьютер осуществляется через интерфейс Mini USB 2.0. Функция самотестирования повышает надёжность прибора и стабильность его работы. Fluke 810 применяется для анализа электродвигателей, вентиляторов, ременных и цепных передач, редукторов, насосов, компрессоров, шпинделей и других машин.

Ключевые технические возможности включают автоматический выбор диапазона, полосу пропускания от 2 Гц до 20 кГц, высокую частоту дискретизации и развитые алгоритмы цифровой обработки сигналов — от фильтрации до быстрого преобразования Фурье. Питание осуществляется от литий-ионного аккумулятора ёмкостью 2,55 А·ч, обеспечивающего продолжительную автономную работу. Прибор отображает числовые параметры состояния узлов, распознаёт типовые дефекты и предоставляет рекомендации в режиме реального времени.

Виброметры Extech в каталоге Эиком

Линейка виброметров Extech, входящей в состав концерна FLIR, включает шесть портативных моделей. Среди них — две версии SDL 800 и SDL 800-NIST, отличающиеся наличием заводского калибровочного сертификата NIST, а также модели EX407860, VB300, VB400 и VB450.

Особого внимания заслуживают EX407860 и компактный VB300. Модель EX407860 представляет собой классический виброметр с ЖК-дисплеем и функцией HOLD, рассчитанный на управление одной рукой. Он работает в трёх режимах измерения: ускорение до 200 м/с², скорость до 200 м/с и перемещение до 2 мм. Выносной магнитный датчик на метровом кабеле упрощает работу в труднодоступных местах. Частотный диапазон составляет от 10 Гц до 1 кГц, а базовая точность измерений — ±5%.

Прибор поддерживает сохранение минимальных и максимальных значений, измерение среднеквадратичных и пиковых параметров, а также передачу данных через интерфейс RS-232 с использованием фирменного программного обеспечения. Поставляется он в защитном кейсе с аккумулятором, зондом и поясной кобурой.

Модель VB300 по сути является трёхосевым акселерометром с функцией регистратора данных. По внешнему виду она напоминает USB-накопитель, однако предназначена для длительного мониторинга вибраций. Устройство записывает более 100 тысяч спектральных отсчётов на ось или свыше 150 тысяч обычных измерений, поддерживает регулируемое время дискретизации от 50 мс до 24 часов и различные режимы запуска. В комплект входят аккумулятор Li-Ion и программное обеспечение для анализа данных в среде Windows®.

Подводя итог

Современные виброметры являются незаменимым инструментом профилактической диагностики и технического обслуживания машин. Ассортимент Эиком охватывает широкий спектр решений — от простых портативных приборов для базового контроля до продвинутых анализаторов, способных автоматически выявлять неисправности и формировать рекомендации. Выбор конкретной модели зависит от сложности оборудования, требуемой глубины анализа и условий эксплуатации. Использование виброметров позволяет значительно снизить риск внезапных отказов, продлить срок службы узлов и оптимизировать затраты на обслуживание, делая вибродиагностику важной частью современной промышленной практики.
