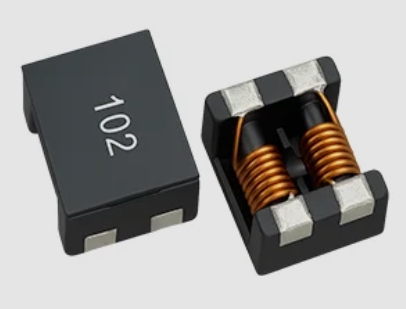

Vishay представила четыре автомобильных синфазных дросселя SMD

Компания Vishay Intertechnology расширила линейку синфазных дросселей автомобильного класса, выпустив четыре новых компонента для поверхностного монтажа: Vishay Dale ICM5050-A, ICM6050-A, IFLN-1210BE-A и IFLN-1812CZ-A. Все новинки сертифицированы по стандарту AEC-Q200 и рассчитаны на применение в автомобильной электронике, где особенно важны компактность, стабильность параметров и эффективное подавление электромагнитных помех.

Новые компоненты предназначены для фильтрации синфазных помех в DC/DC-преобразователях, автомобильных Ethernet-сетях, интерфейсах CAN и LAN, ЖК-дисплеях, драйверах освещения и системах с аккумуляторным питанием. Устройства способны работать при температуре до +150°C, поэтому могут использоваться в узлах, испытывающих значительные тепловые нагрузки.

Новые синфазные дроссели Vishay позволяют повысить электромагнитную совместимость автомобильной аппаратуры, не увеличивая площадь печатной платы. Компактные корпуса сочетаются с параметрами, необходимыми для работы в силовых и коммуникационных цепях.

Одним из ключевых преимуществ серии стало низкое сопротивление постоянному току. В зависимости от модели DCR составляет от 0,4 до 12 мОм. Для сравнения: у традиционных тороидальных синфазных дросселей этот показатель может достигать примерно 23 мОм. Снижение сопротивления помогает уменьшить потери проводимости, ограничить нагрев и повысить КПД электронных модулей.

Ферритовые модели для цепей с высоким током

Модели ICM5050-A и ICM6050-A выполнены на ферритовом сердечнике и используют проволочную обмотку. Они ориентированы на применение в цепях, где требуется пропускать значительный рабочий ток при сохранении эффективного подавления помех.

• ICM5050-A : рассчитан на ток до 11 А и имеет размеры 12,0 × 11,0 × 6,0 мм
• ICM6050-A : поддерживает ток до 14 А при размерах 15,0 × 13,0 × 6,0 мм
• Компактное исполнение : позволяет заменить более габаритные тороидальные решения размером около 19 × 30 × 28 мм
• Поверхностный монтаж : упрощает автоматизированную сборку электронных модулей

При сравнительно небольших габаритах эти компоненты помогают заметно сократить занимаемое пространство на плате и уменьшить высоту готового устройства. Это особенно актуально для блоков управления, преобразователей питания, мультимедийных систем и других автомобильных узлов с плотной компоновкой.

Модели ICM5050-A и ICM6050-A сочетают токовую нагрузку до 11 и 14 А с размерами, значительно меньшими по сравнению с традиционными тороидальными дросселями.

Прецизионная намотка и высокий импеданс

Дроссели IFLN-1210BE-A и IFLN-1812CZ-A изготовлены с применением технологии прецизионной намотки. Они поставляются в компактных корпусах типоразмеров 1210 и 1812 соответственно и ориентированы на подавление высокочастотных синфазных помех.

Максимальный синфазный импеданс устройств достигает 11 кОм на частоте 100 МГц. Такой показатель позволяет использовать компоненты в автомобильных интерфейсах CAN и LAN, а также в DC/DC-преобразователях, где необходимо ограничивать распространение высокочастотных электромагнитных помех по сигнальным и питающим линиям.

Высокий импеданс до 11 кОм на частоте 100 МГц делает IFLN-1210BE-A и IFLN-1812CZ-A эффективным решением для фильтрации помех в автомобильных линиях связи и силовых преобразователях.

Компактные дроссели с прецизионной намоткой могут быть полезны разработчикам, которым необходимо обеспечить соответствие требованиям по электромагнитной совместимости без усложнения конструкции платы. Их применение способствует снижению уровня нежелательных помех в системах передачи данных и источниках питания.

Монтаж, соответствие требованиям и доступность

Все четыре дросселя Vishay разработаны для автоматизированного поверхностного монтажа и совместимы с пайкой оплавлением. Компоненты соответствуют требованиям директивы RoHS, не содержат галогенов и относятся к экологической программе Vishay Green.

Наличие автомобильной квалификации AEC-Q200, рабочая температура до +150°C, низкое сопротивление постоянному току и компактные корпуса делают новые изделия подходящими для современных автомобильных систем. Образцы и серийные партии уже доступны к заказу, а заявленный срок производства составляет от 10 до 12 недель.

Характеристики синфазных дросселей Vishay

Новая серия синфазных дросселей Vishay расширяет возможности проектирования компактной автомобильной электроники. Сочетание низкого DCR, допустимого тока до 14 А, температурной стойкости и эффективного подавления высокочастотных помех позволяет применять эти компоненты в силовых цепях, интерфейсах связи, системах освещения и модулях управления без избыточного увеличения габаритов печатной платы.
